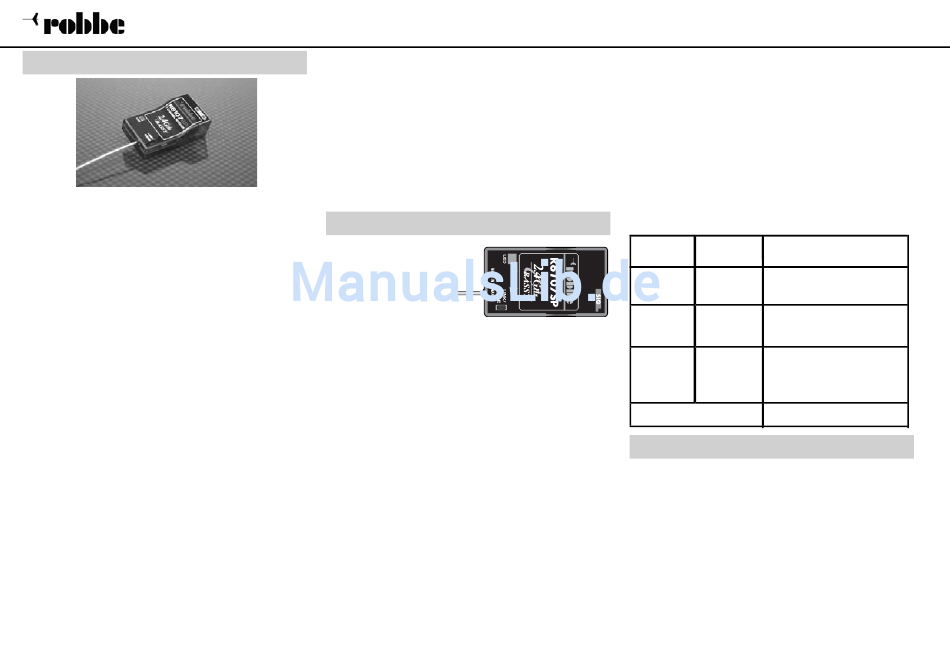

Přijímač R 6107 SP 2,4 GHz RASST
7-kanálový přijímač FASST 2,4 GHz se sério-
vým výstupem PWM. Lze použít v celé oblasti
modelářství, nedoporučujeme ale pro obří mode-
ly a jety.
Sériový výstup přijímače vyžaduje speciální
zařízení v modelu, která vyčtou řetězec impulzů a
mohou jej pak patříčně zpracovat dále, jako jsou
na př. HC 3-Xtreme, AC-3X anebo Mini-V-Stabi.
Žádné krystaly, žádná volba frekvenčního kanálu
a nejvyšší bezpečnost vůčí rušením na stej-
ném kanálu díky technologii FASST 2,4 Ghz.
Maximální potlačení rušivých signálů rychlým
přeskokem frekvencí. Vysoká mezifrekvence 800
MHz, tím snížená náchylnost vůči elektrosmo-
gu. Jednoduché napojení díky integrovanému
tlačítku EASY-Link. Lze použít u skoro všech
vysílačů FASST od 6 kanálů v 7 kanálovém
režimu.
Technické parametry přijímače R 6107 SP
Provozní napětí: 3,3-8,5 V(4-5 NC/NiMH
nebo 2-LiPo)
Spotřeba proudu: cca. 45 mA
Počet kanálů: 7
Frekvenční rastr: 2048 kHz
Frekvenční pásmo: 2,4...2,4835 GHz
Alternativně: 2,4...2,454 GHz
Frekvenční kanály: 36
2
Návod k obsluze R6107 SP 2,4 GHz
Přenosový systém:
No. F 0984
Hmotnost:
Rozměry:
Teplotní rozsah:
Délka antény:
Dosah:
Přijímač - napojení
Stisknutí tlačítka
"Easy Link" se v
přijímači automatik-
ky uloží individuální
číslo kódu vysílače
(130 miliónů kódů).
Tímto „napojením bude přijímač reagovat už jen
na signály připojeného vysílače.
• vysílač a přijímač navzájem přibližte (cca. 0,5 m)
• zapněte vysílač, aktivujte 7 kan. režim
• zapněte napájení přijímače
• na dobu minimálně 2 vteřin stiskněte
tlačíko „Easy Link" na přijímači a potom ho opět
pusťte, aby se přijímač "navázal" na vysílač.
• pokud bylo napojení úspěšné, rozsvítí
se zelená dioda na přijímači.
Toto pevné přiřazení od vysílače k přijímači posky-
tuje nejlepší podmínky pro ještě lepší potlačení
rušivých signálů než u běžných systémů, protože
pomocí digitálního filtru se mohou vyfiltrovat
pouze řídící impulzy vlastního vysílače. Tím se
velmi efektivně potlačí poruchy a vliv ostatních
vysílačů.
Na stejném vysílači může "být připojeno" několik
přijímačů. Pokud má dojít k „napojení" na další
FSK
cca. 6 g
39 x 21,7 x 12,3 mm
-15...+55°C
cca. 14 cm
> 1000 m
modul, musí se po zapnutí opět stisknout tlačítko
„Easy Link".
DIODOVÉ ZOBRAZENÍ STAVU PŘIJÍMAČE
LED LED
Funkce/stav
zelená červená
Signál vysílače NENÍ
VYP ZAP
přijat
Signál vysílače bude
ZAP VYP
přijat
Signály serveru budou
Bliká VYP přijaty, číslo kódu ale
není správné.
Střídavě bliká Neodstranitelná chyba
Failsafe nastavení
Přijímač má funkci Failsafe, která je k dispozici
na kanálu 3 (GAS). Funkce Battery Failsafe není
podporována
Upozornění:
U funkce F/S dbejte na doporučení nastavení
připojených přístrojů jako HC 3-Xtreme nebo Mini
V-Stabi.
