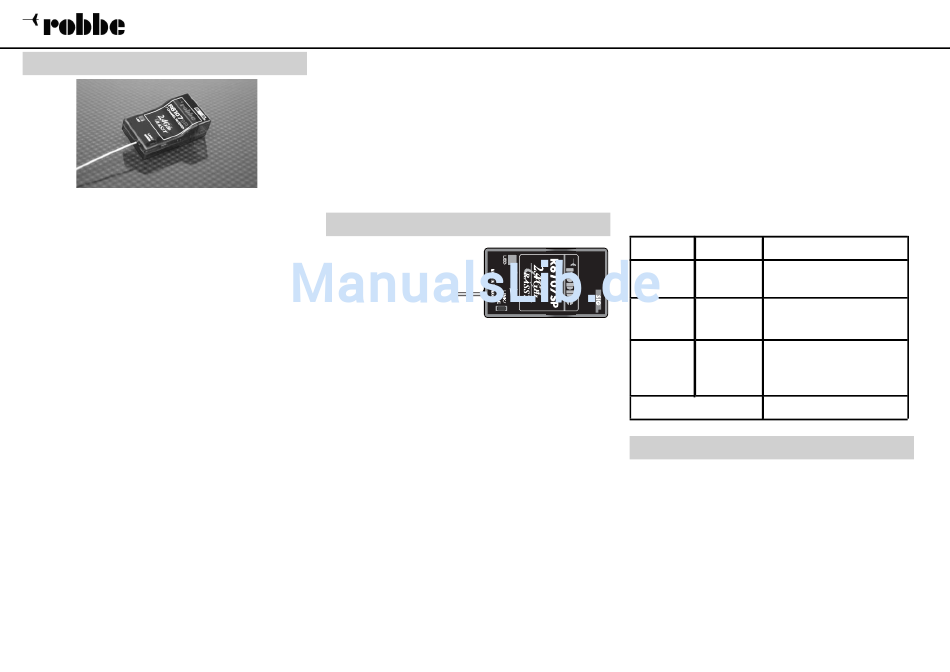

Empfänger R 6107 SP 2,4 GHz RASST
7 Kanal FASST 2,4GHz Empfänger mit seriellem
PWM Ausgang. Im gesamten Modellbaubereich
einsetzbar, jedoch nicht für Großfl ugmodelle und
Jets empfohlen.
Der serielle Ausgang am Empfänger erfor-
dert spezielle Bausteine im Modell, welche die
Impulskette auslesen und entsprechend weiter-
verarbeiten können, wie z. B. den Mini-V-Stabi,
AC-3X oder dem HC3-Xtreme.
Keine Quarze, keine Frequenzkanalwahl und
höchste Sicherheit vor Gleichkanalstörungen
durch 2,4 GHz FASST Technologie. Bestmögliche
Unterdrückung von Störsignalen durch schnelles
Frequenz Hopping. Hohe Zwischen-Frequenz
von 800 MHz, dadurch unempfi ndlich gegen
Elektrosmog. Einfache Anbindung durch integrier-
te EASY-Link Taste. Mit allen FASST Sendern ab
6-Kanälen im 7-Kanal Modus einsetzbar.
Technische Daten Empfänger R 6107 SP
Betriebsspannung: 3,3-8,5 V(4-5 NC/NiMH
oder 2-LiPo)
Stromaufnahme: ca. 45 mA
Kanalzahl: 7
Frequenzkanal-Raster: 2048 kHz
Frequenzband: 2,4...2,4835 GHz
Alternativ: 2,4...2,454 GHz
Frequenzkanäle: 36
2
Bedienungsanleitung R6107 SP 2,4 GHz
Übertragungssystem:
No. F 0984
Gewicht:
Abmessungen:
Temperaturbereich:
Antennenlänge:
Reichweite:
Empfänger - Anbindung
D u r c h D r ü c k e n
der Taste „Easy
Link" wird im Empf-
änger automatisch
d i e i n d i v i d u e l l e
Codenummer des
Senders (130 Millionen Codes) gespeichert.
Durch diese "Bindung" reagiert der Empfänger nur
noch auf die Signale des angebundenen Senders.
• Sender und Empfänger nahe zueinander brin-
gen (ca. 0,5 m)
• Sender einschalten, 7 Kan. Modus aktivieren
• Empfängerstromversorgung einschalten
• Taste „Easy Link" am Empfänger für minde-
stens 2 Sekunden drücken und wieder los-
lassen um den Empfänger an den Sender zu
"binden".
• Wenn die Anbindung erfolgt ist, leuchtet die
Empfänger LED grün.
Diese feste Zuordnung von Sender zu Empfänger
bietet beste Voraussetzungen zu einer noch bes-
seren Unterdrückung von Störsignalen als bei
herkömmlichen Systemen, da über einen digitalen
Filter nur die Steuerimpulse des eigenen Senders
FSK
herausgefi ltert werden können. Dadurch werden
ca. 6 g
Störungen und der Einfl uss von anderen Sendern
39 x 21,7 x 12,3 mm
sehr effektiv unterdrückt.
-15...+55°C
ca. 14 cm
Es können mehrere Empfänger an den gleichen
> 1000 m
Sender "angebunden" werden. Soll die "Bindung"
an einen anderen Sender erfolgen, so ist nach
dem Einschalten die Taste „Easy Link" erneut zu
drücken.
EMPFÄNGER LED STATUSANZEIGE
LED grün LED rot Funktion/Status
abwechselnd blinkend Nicht behebbarer Fehler
Failsafe Einstellungen
Der Empfänger verfügt über eine Failsafe Funktion
die auf Kanal 3 (GAS) ausgegeben wird. Eine
Battery Failsafe Funktion wird nicht unterstützt!
Hinweis:
Bitte achten Sie bei der F/S Funktion auf die
Einstellungsempfehlungen der nachgeschalteten
Geräte, wie HC3-Xtreme oder Mini V-Stabi.
S e n d e r s i g n a l
AUS EIN
NICHT empfangen
Sendersignal wird emp-
EIN AUS
fangen
Sendersignale werden
blinkt AUS empfangen, aber falsche
Codenummer.
w i r d
