ROBBE F0984 Bedienungsanleitung Seite 3

Empfänger - Einbau
Beachten Sie beim Einbau die angefügten Tips
zum Einbau des Empfängers, damit in jeder Flug-
lage der optimale Empfang gewährleistet ist.
Empfänger - Anschluß
Da der Empfänger R6107 SP alle sieben Kanäle
seriell ausgibt, ist auch der Servoanschluss ein we-
nig anders strukturiert.
Im Gegensatz zu anderen Futaba Empfängern
wird nur ein Kabel zur Signalübertragung benötigt
an dem z.B. der HC3-Xtreme die Signale auswertet
und die Steuerinformationen an die entsprechen-
den Servos weitergibt.
Dadurch kann der Verkabelungsaufwand gering
gehalten werden, was auch einer Gewichtsredu-
zierung zu Gute kommt.

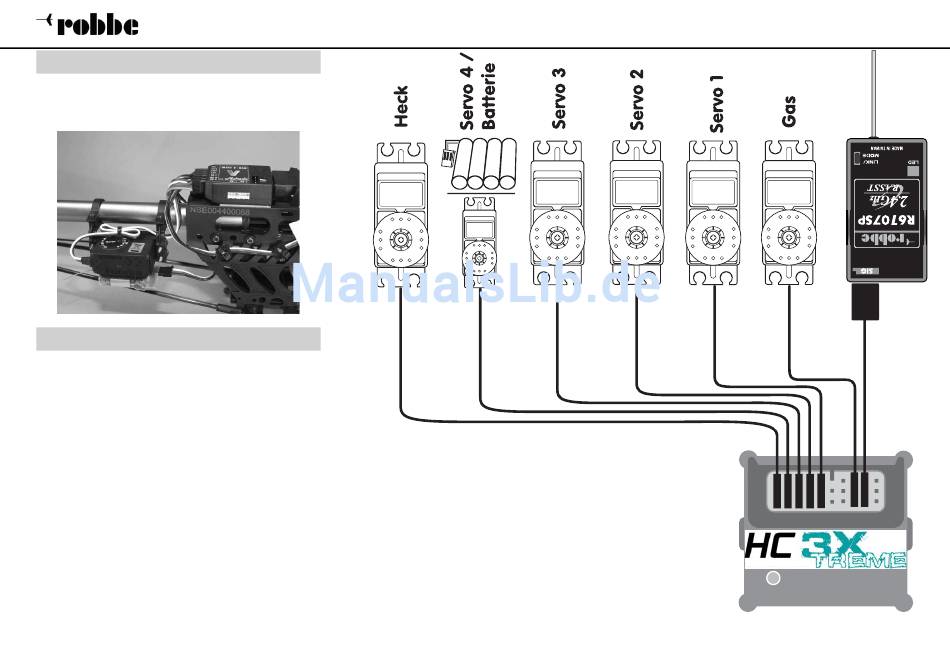

Im nebenstehenden Beispiel wird das verdeutlicht
(Anschlussbelegung kann abweichen).
Hinweis:
Es sind keine herkömmlichen Servos direkt an-
schließbar!
Bedienungsanleitung R6107 SP 2,4 GHz
3
