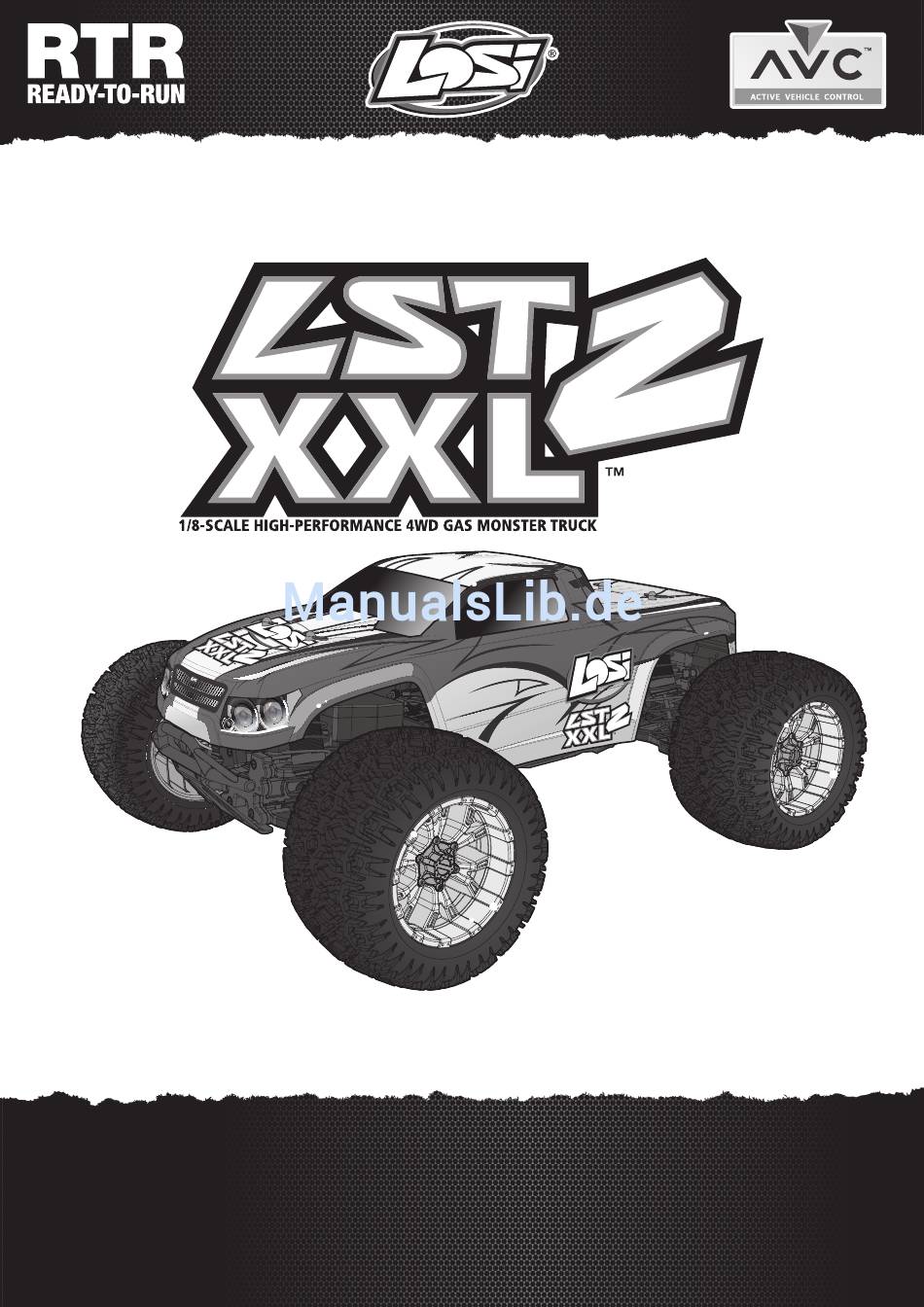

- Seite 1 INSTRUCTION MANUAL BEDIENUNGSANLEITUNG MANUEL D’UTILISATION MANUALE DI ISTRUZIONI Before operating this vehicle, please read all printed materials thoroughly. Horizon Hobby is not responsible for inadvertent errors in this manual.
-
Seite 2: Allgemeine Sicherheitsvorkehrungen Und Richtlinien
HINWEIS Alle Anweisungen, Garantien und dazugehörigen Dokumente können ohne Ankündigung von Horizon Hobby, LLC geändert werden. Eine aktuelle Version ersehen Sie bitte im Support Feld unter: http://www.horizonhobby.com. Erklärung der Begriffe Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen: HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe oder keine Gefahr von Verletzungen ergeben. -
Seite 3: Wasserfestes Fahrzeug Mit Spritzwassergeschützer Elektronik
Wasserfestes Fahrzeug mit spritzwassergeschützer Elektronik Ihr neues Horizon Hobby Fahrzeug wurde mit einer Kombination von wasserfesten und • Sie können nicht alle Akkutypen für Fahrten in nasser Umgebung nutzen. Fragen spritzwassergeschützen Komponenten ausgestattet, die den Betrieb des Fahrzeuges Sie dazu vor dem Einsatz den Hersteller des Akkus. Verwenden Sie keine LiPo unter nassen Bedingungen inklusive Pfützen, Bächen, nassem Gras, Schnee oder... -
Seite 4: Spektrum Dx2E Rc System
Schlitze im Sender führen. ACHTUNG: Nehmen Sie die Senderbatterien nicht heraus, wenn das Modell eingeschaltet ist oder fährt, da Sie sonst die Kontrolle über das Modell verlieren und möglicherweise Schäden oder Verletzungen verursachen. LOSI LST XXL 2 • INSTRUCTION MANUAL... -
Seite 5: Einstellen Der Avc Sensivität
AVC – Active Vehicle Control Die AVC Technologie ist die neueste Spektrum RC Innovation von Horizon Hobby. 1. Binden/Akku Dieses Spektrum Stabilisierungssystem ermöglich ein vollkommen neues Level der (BD) Port Fahrzeugbeherrschung. Die AVC Technologie nutzt dazu Sensoren die Gas und 2. - Seite 6 Das Fahrzeug muss dabei absolut still stehen, bis nach 5 bis 10 Sekunden der Kalibriervorgang abgeschlossen ist. Wird das Fahrzeug dabei bewegt oder steht es nicht auf einer ebenen Oberfl äche wird die Leistung des Empfängers reduziert. LOSI LST XXL 2 • INSTRUCTION MANUAL...
-
Seite 7: Einlaufvorgang Des Motors
Lassen Sie die Vergasereinstellungen bis nach der achten Tankfüllung so wie bei der vierten Tankfüllung eingestellt. Nach der achten Tankfüllung können Sie den Motor auf Spitzenleistung einstellen. 12 1° C Motortemperatur: Überschreiten Sie nicht LOSI LST XXL 2 • INSTRUCTION MANUAL... -
Seite 8: Werkseinstellung Der Vergasernadeln
Haben Sie die richtige Drehzahl gefunden, können Sie die Nadel für die beste Leistung noch eine Stunde = 1/12 in beide Richtungen verstellen. Mit Eindrehen = abmagern erhöhen Sie die Drehzahl, ein fetten des Gemisches = Rausdrehen ergibt eine niedrigere Leerlaufdrehzahl. LOSI LST XXL 2 • INSTRUCTION MANUAL... -
Seite 9: Einstellen Der Rutschkupplung
Sie könnten dabei das Getriebe beschädigen. Ausschalten des Fahrzeuges Um den Truck auszuschalten schalten Sie den Ein/ Aus Schalter in die OFF Position. Das unterbricht auch die Zündung und der Motor geht aus. Schalten Sie den Sender aus. LOSI LST XXL 2 • INSTRUCTION MANUAL... -
Seite 10: Hilfestellung Zur Problemlösung
Der Gainwert der Lenkung ist zu hoch Reduzieren Sie den Gainwert Der Gaskanal wurde nach der Kalibrierung Binden und kalibrieren Sie reversiert Der Lenkkanal wurde nach der Kalibrierung Binden und kalibrieren Sie reversiert LOSI LST XXL 2 • INSTRUCTION MANUAL... -
Seite 11: Wartung Und Problemlösung
6. Schalten Sie den Sender aus um die Servowegeinstellungen zu speichern. Der Mindestweg ist 75% und der Maximumweg ist 150%. Der Standardweg bei der Lenkung beträg 125% und 100% bei der Gasfunktion. LOSI LST XXL 2 • INSTRUCTION MANUAL... - Seite 12 See Engine Tuning for carburetor adjusments. Lenktrimmung Das Modell sollte ohne Steuereingabe geradeaus fahren. Sollte das nicht der Fall sein, drehen Sie den TH Trim Knopf bis das Modell geradeaus fährt. 2.7 in (68mm) LOSI LST XXL 2 • INSTRUCTION MANUAL...
-
Seite 13: Testen Der Zündkerze
Setzen Sie den Starter an und drehen den Motor für 2 Sekunden. Tauschen Sie die Zündkerze und achten darauf, dass der Fuß korrekt eingeschraubt ist. HINWEIS: Entfernen Sie grundsätzlich ausgetretenen Kraftstoff. Ein nichtbefolgen könnte zu Verletzungen oder Sachbeschädigungen führen. LOSI LST XXL 2 • INSTRUCTION MANUAL... -
Seite 14: Garantie Und Service Informationen
Garantiezeitraum Wartung und Reparatur Exklusive Garantie ¬ Horizon Hobby LLC (Horizon) garantiert, dass das gekaufte Muss Ihr Produkt gewartet oder repariert werden, wenden Sie sich entweder an Ihren Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum entspricht Fachhändler oder direkt an Horizon. -
Seite 15: Garantie Und Service Kontaktinformationen
Geschäfstführer Managing Director Managing Director Horizon Hobby GmbH; Christian-Junge-Straße 1 D-25337 Elmshorn HR Pi: HRB 1909; UStIDNr.: DE812678792; Str.Nr.: 1829812324 Geschäftsführer: Klaus Breer, Robert Peak Tel.: +49 (0) 4121 2655 100 Fax: +49 (0) 4121 4655 111 eMail: info@horizonhobby.de; Internet: www.horizonhobby.de Es gelten unsere allgemeinen Geschäftsbedingungen, die in unseren Geschäftsräumen eingesehen werden können. - Seite 16 Campana frizione 2 velocità, 18/25T: LOSB3341 Clutch Bell Two Speed, 18/25T: LST/2 Cloche d'embrayage 18/25T LST2 LST/2 LOSB3401 2-Speed Cam & Bushings (LST/2) 2-Gang Träger und Gleitlager (LST/2) Came avec paliers Cam 2 velocità e boccole (LST/2) LOSI LST XXL 2 • INSTRUCTION MANUAL...
- Seite 17 4-40 x 5/16” Vite testa a brugola (10) LOSA6246 2-56 x 5/8” Cap Head Screw (8) 2-56 x 5/8 Inbusschrauben (8) Vis CHC 2-56 x 5/8 (8) 2-56 x 5/8” Vite testa a brugola (8) LOSI LST XXL 2 • INSTRUCTION MANUAL...
- Seite 18 Rear Bearing (14x25.5x6): .31 .31:Kugellager hinten (7x19x6) Cuscinetto posteriore (14x25.5x6): .31 14x25.5x6 DYNE0526 Crankcase: .31 .31: Kurbelgehäuse Moteur .31 - Carter Carter: .31 DYNE0527 Crankshaft: .31 .31: Kurbelwelle Moteur .31 - Vilebrequin Carter: .31 LOSI LST XXL 2 • INSTRUCTION MANUAL...
- Seite 19 Réservoir à essence Gruppo serbatoio: XXL 2 Gas LOS54000 Air Filter Boot: XXL 2 Gas Luftfi lterfl ansch (2): LST XXL 2 Gas Chaussette de fi ltre à air Attacco fi ltro aria: XXL 2 Gas LOSA9150 Air Filter Set: 8B, 8T Luftfi...
- Seite 20 Cacciavite per regolazioni Kupplungsbacken und Spannwerkzeug: LOSA99168 Clutch Shoe/Spring Tool Outil montage/démontage embrayage Pattino frizione LST, LST2 TLR76004 TLR LOK, Threadlock, Blue TLR Schraubensicherungslack Blau Frein fi let TLR bleu Frenafi letti blu LOSI LST XXL 2 • INSTRUCTION MANUAL...
- Seite 21 Transmission Assembly • Getriebe • Assemblage de la transmission • Gruppo trasmissione LOSI LST XXL 2 • INSTRUCTION MANUAL...
- Seite 22 Drivetrain Assembly • Antriebsstrang • Assemblage de la transmission • Gruppo trasmissione LOSI LST XXL 2 • INSTRUCTION MANUAL...
- Seite 23 Chassis • Chassis • Châssis• Telaio LOSI LST XXL 2 • INSTRUCTION MANUAL...
- Seite 24 Chassis • Chassis • Châssis• Telaio LOSI LST XXL 2 • INSTRUCTION MANUAL...
- Seite 25 Front Assembly • Montage Front • Train avant • Gruppo anteriore • Shock Assembly • Stoßdämpfer Montage • Assemblage d'un amortisseur • Gruppo ammortizzatore A6234 B2900 B2876 B2815 LOS243000 B2840 B2900 B2840 B2875 B2951 B2840 B2900 B2900 LOSI LST XXL 2 • INSTRUCTION MANUAL...
- Seite 26 Rear Assembly • Montage Heck • Train arrière • Gruppo posteriore LOSI LST XXL 2 • INSTRUCTION MANUAL...
- Seite 27 LOSI LST XXL 2 • INSTRUCTION MANUAL...
- Seite 28 LOSI LST XXL 2 • INSTRUCTION MANUAL...
- Seite 29 Created 7/14 LOS04002 ©2014 Horizon Hobby LLC Losi, LST XXL, AVC, Active Vehicle Control, DSM, DSM2, DSMR, Dynamite , and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. All other...
