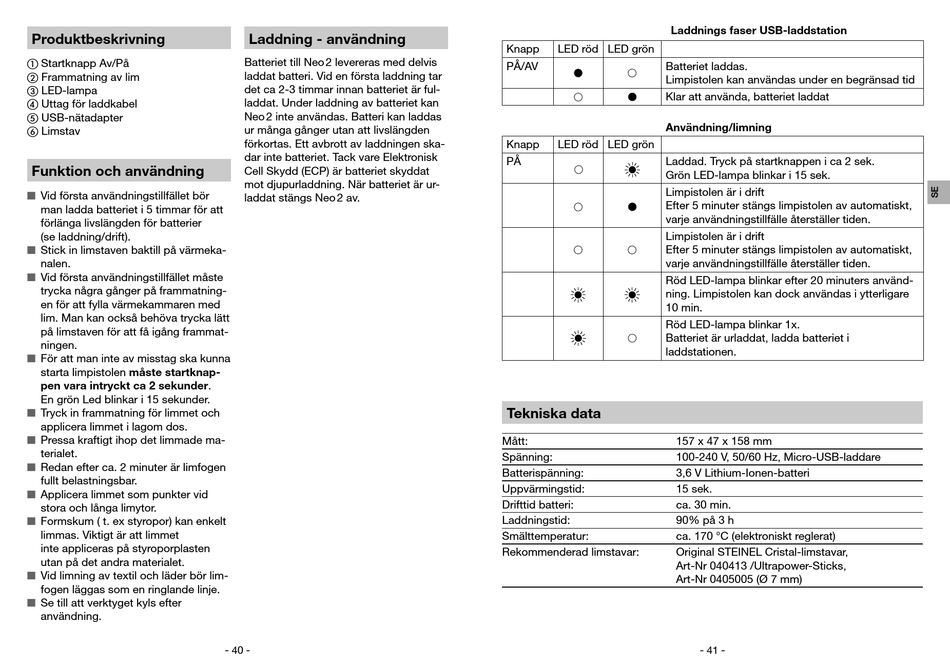

Produktbeskrivning
a Startknapp Av/På
b Frammatning av lim
c LED-lampa
d Uttag för laddkabel
e USB-nätadapter
f Limstav
Funktion och användning
Vid första användningstillfället bör
■
man ladda batteriet i 5 timmar för att
förlänga livslängden för batterier
(se laddning/drift).
Stick in limstaven baktill på värmeka-
■
nalen.
Vid första användningstillfället måste
■
trycka några gånger på frammatning-
en för att fylla värmekammaren med
lim. Man kan också behöva trycka lätt
på limstaven för att få igång frammat-
ningen.
För att man inte av misstag ska kunna
■
starta limpistolen måste startknap-
pen vara intryckt ca 2 sekunder.
En grön Led blinkar i 15 sekunder.
Tryck in frammatning för limmet och
■
applicera limmet i lagom dos.
Pressa kraftigt ihop det limmade ma-
■
terialet.
Redan efter ca. 2 minuter är limfogen
■
fullt belastningsbar.
Applicera limmet som punkter vid
■
stora och långa limytor.
Formskum ( t. ex styropor) kan enkelt
■
limmas. Viktigt är att limmet
inte appliceras på styroporplasten
utan på det andra materialet.
Vid limning av textil och läder bör lim-
■
fogen läggas som en ringlande linje.
Se till att verktyget kyls efter
■
användning.
Laddning - användning
Batteriet till Neo 2 levereras med delvis
laddat batteri. Vid en första laddning tar
det ca 2-3 timmar innan batteriet är ful-
laddat. Under laddning av batteriet kan
Neo 2 inte användas. Batteri kan laddas
ur många gånger utan att livslängden
förkortas. Ett avbrott av laddningen ska-
dar inte batteriet. Tack vare Elektronisk
Cell Skydd (ECP) är batteriet skyddat
mot djupurladdning. När batteriet är ur-
laddat stängs Neo 2 av.
- 40 -
Laddnings faser USB-laddstation
Knapp
LED röd LED grön
PÅ/AV
Batteriet laddas.
Limpistolen kan användas under en begränsad tid
Klar att använda, batteriet laddat
Användning/limning
Knapp
LED röd LED grön
PÅ
Laddad. Tryck på startknappen i ca 2 sek.
Grön LED-lampa blinkar i 15 sek.
Limpistolen är i drift
Efter 5 minuter stängs limpistolen av automatiskt,
varje användningstillfälle återställer tiden.
Limpistolen är i drift
Efter 5 minuter stängs limpistolen av automatiskt,
varje användningstillfälle återställer tiden.
Röd LED-lampa blinkar efter 20 minuters använd-
ning. Limpistolen kan dock användas i ytterligare
10 min.
Röd LED-lampa blinkar 1x.
Batteriet är urladdat, ladda batteriet i
laddstationen.
Tekniska data
Mått:
157 x 47 x 158 mm
Spänning:
100-240 V, 50/60 Hz, Micro-USB-laddare
Batterispänning:
3,6 V Lithium-Ionen-batteri
Uppvärmingstid:
15 sek.
Drifttid batteri:
ca. 30 min.
Laddningstid:
90% på 3 h
Smälttemperatur:
ca. 170 °C (elektroniskt reglerat)
Rekommenderad limstavar:
Original STEINEL Cristal-limstavar,
Art-Nr 040413 /Ultrapower-Sticks,
Art-Nr 0405005 (Ø 7 mm)
