Beschreibung
2.1
Systemübersicht

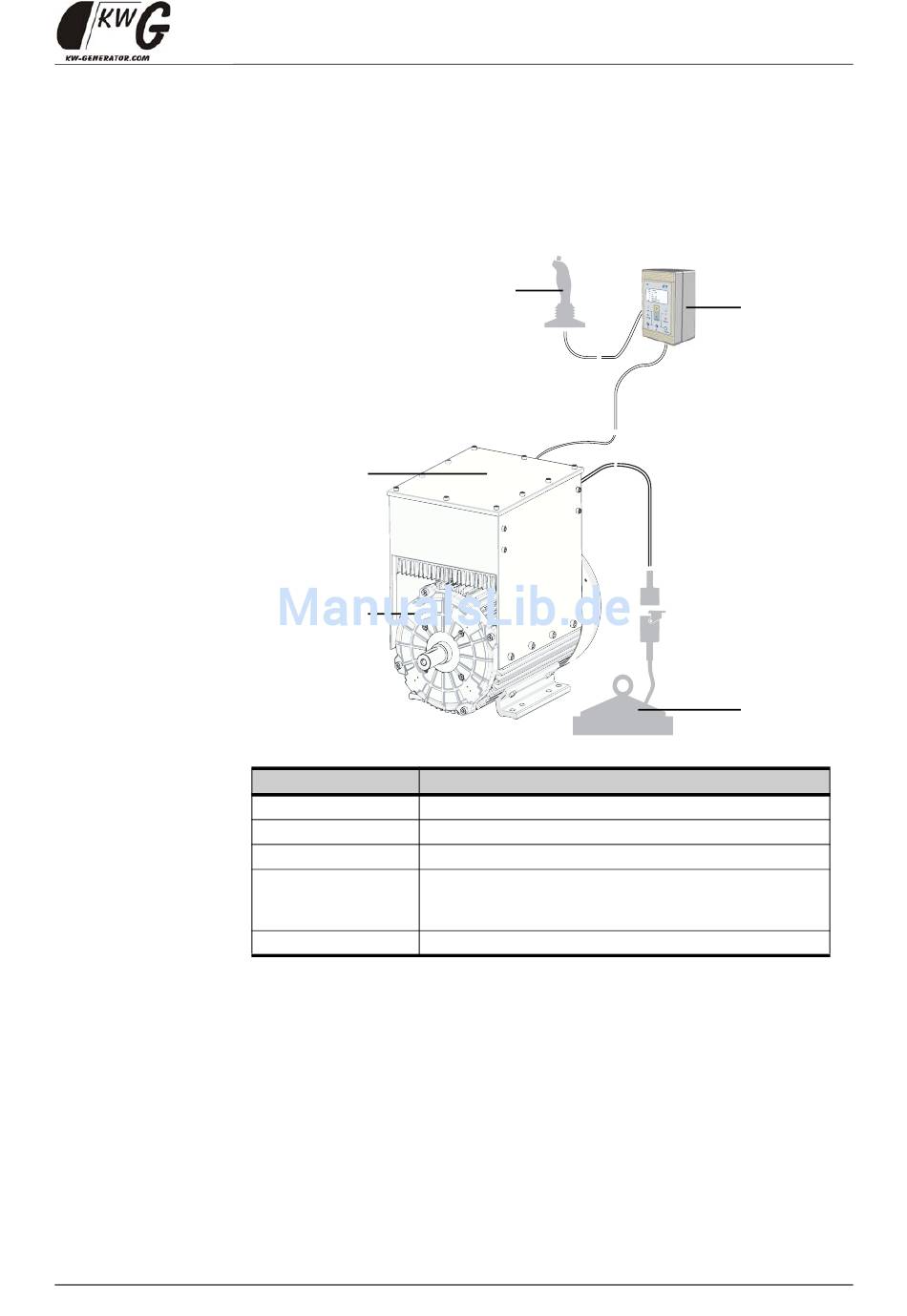

Abbildung 1:
GEMA-
Systemübersicht
Tabelle 1:
Bestandteile des
Bezeichnung
GEMA-Systems
Handbedienteil (1)
Controllerbox (2)
Generator (3)
Bediengerät (4)
Magnetplatte (5)
Das GEMA-System ist ein modulares Generatorensystem für Magnetplatten
und kann z.B. in Baggern oder in Verbindung mit Strom- oder
Hydraulikaggregaten eingesetzt werden. Das spritzwassergeschütze und
wartungsfreie IP54-System besteht aus einem Generator mit angebauter
Steuerungselektronik und einem HMI-Bediengerät (Human Machine Interface).
Die Generatoren sind als Ein- und Zweilagergeneratoren verfügbar. Durch
2-polige und 4-polige Ausführungen (GEMA 30 nur 4-polig) stehen Modelle von
9 - 20 kW für einen großen Drehzahlbereich (1800 - 4500 U/min) zur
Verfügung.
Das HMI-Bediengerät gibt einerseits die Befehle des Bedieners an die
Steuerungselektronik des Generators weiter und dient andererseits als
Anzeigegerät für sämtliche Systemdaten und Betriebszustände. Außerdem
1
2
3
Funktion
Bedientaster (Joystick).
Enthält die komplette Steuerungselektronik im Vollverguss.
Bürstenloser, elektronisch geregelter Synchrongenerator.
HMI-Bediengerät zur Anzeige von Systemzuständen und zur
Bedienung der Generatorfunktionen über das Tastenfeld.
Interface für den Anschluss des Bedientasters (Joystick).
Magnetplattensystem (Fremdhersteller).
