GEMA Betriebsanleitung
2.5
Generator mit Steuerelektronik
2.5.1
Übersicht

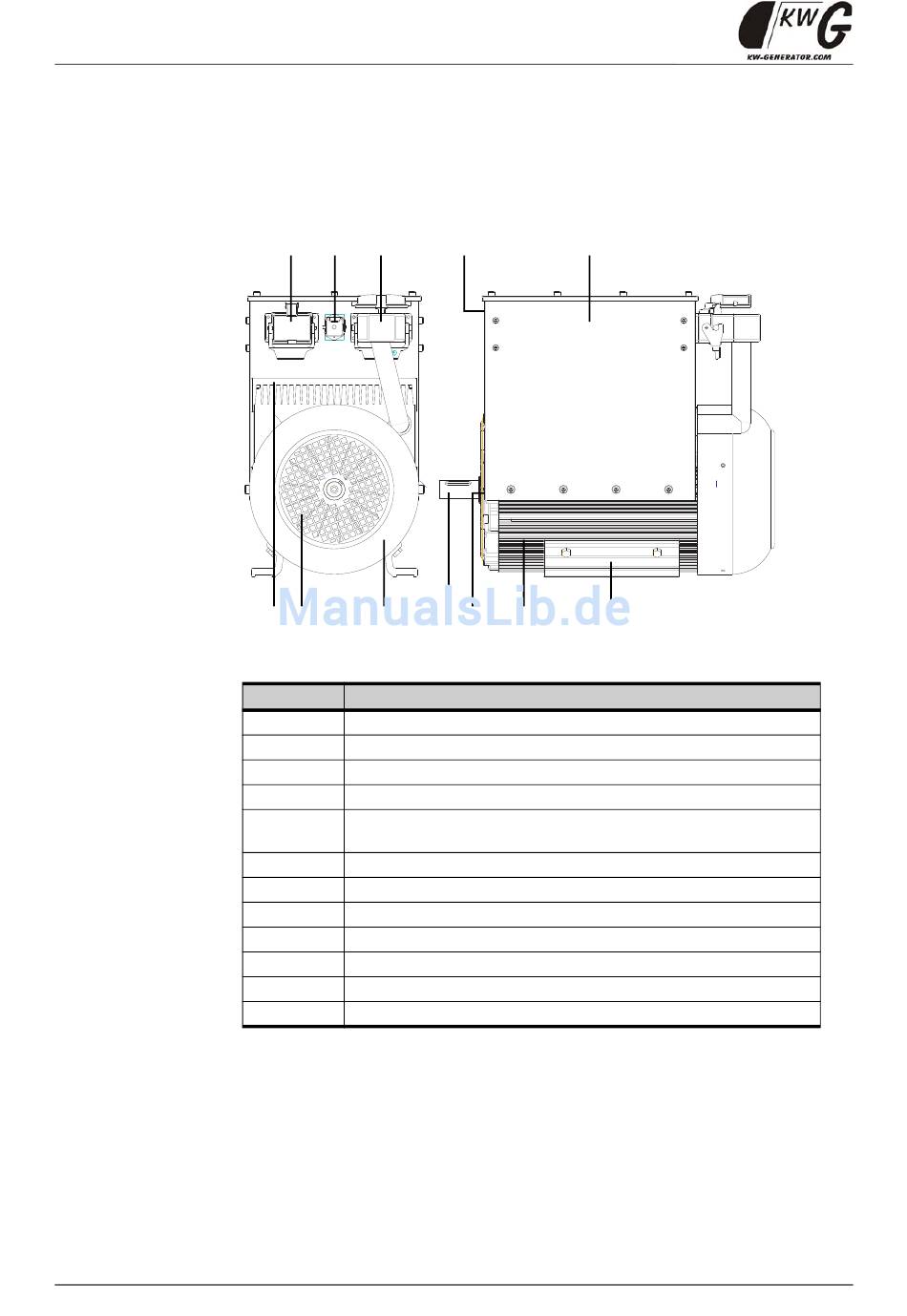

Abbildung 8:
Generator mit
Steuerelektronik
Tabelle 6:
Bestandteile des
Generators
14
1
2
3
6
7
8
Nummer
Bezeichnung
(1)
Anschluss für Magnetplatte.
(2)
Anschluss für HMI-Bediengerät.
(3)
Anschluss für Generatorkabel (in der Abbildung eingesteckt).
(4)
Typenschilder Controllerbox.
(5)
Controllerbox mit Steuerungselektronik und Generatorregler im
Vollverguss.
(6)
Kühlelement zur Kühlung der Steuerungselektronik.
(7)
Kühlluft-Einlass mit Schutzgitter.
(8)
Lüfterhaube zur Abdeckung des Lüfterrades.
(9)
Antriebswelle
(10)
Typenschild Generator.
(11)
Kühlprofile.
(12)
Befestigungsfuß mit variablen Befestigungsmaßen.
4
5
9
10
11
12
