2.4.2
Anzeige- und Bedienelemente am HMI-Bediengerät
Das HMI-Bediengerät zeigt alle System- und Betriebsdaten sowie
Fehlerzustände des GEMA-Systems mittels Leuchtdioden und Grafikdisplay an.
Außerdem werden sämtliche Funktionen des Systems über das Tastenfeld
ausgeführt. Die Bedeutungen der einzelnen Elemente sind nachfolgend
dargestellt.

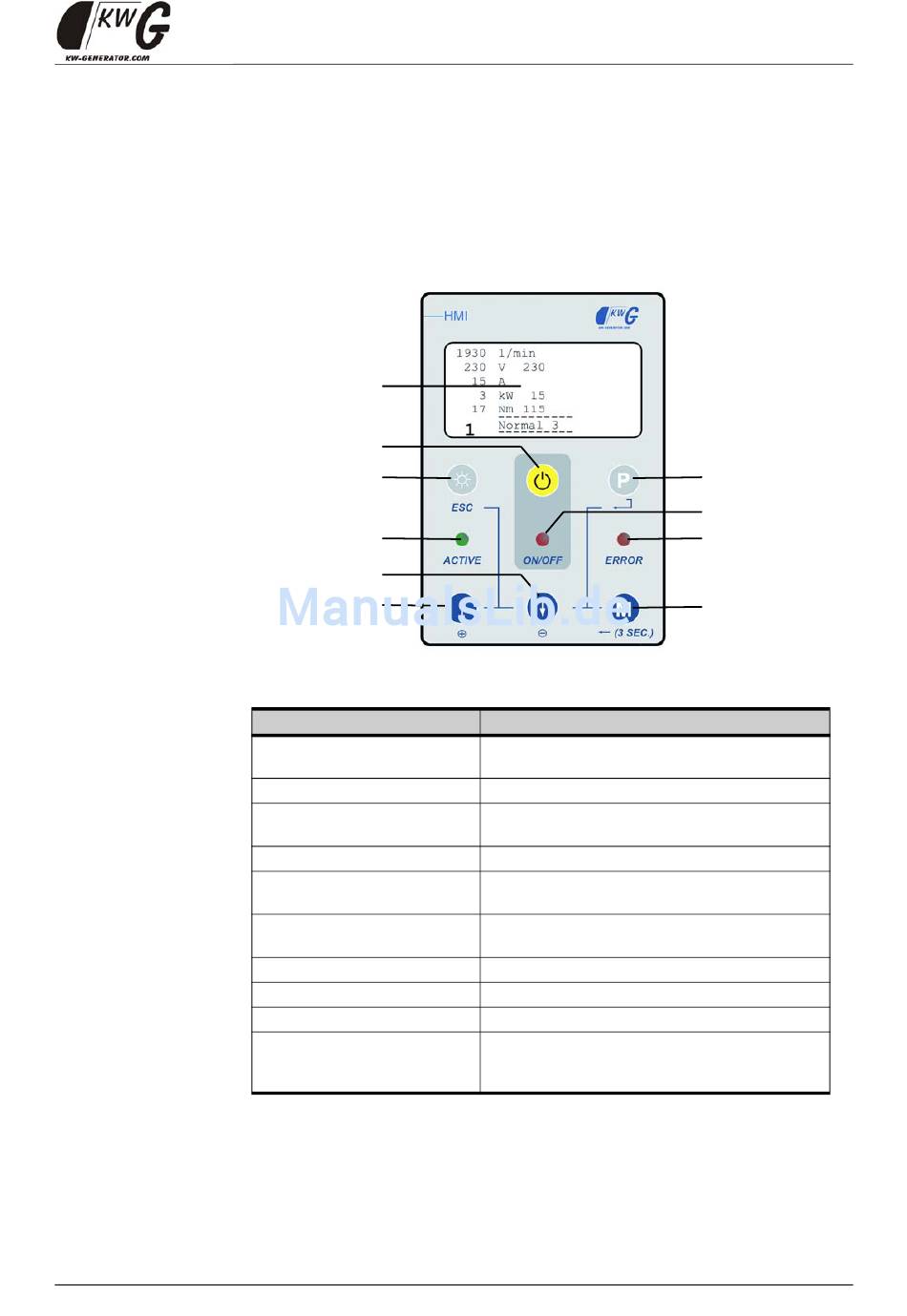

Abbildung 4:
Bedien- und Anzeige-
elemente am
HMI-Bediengerät
Tabelle 3:
Bedien- und Anzeige-
Bezeichnung
elemente am
Grafikdisplay (1)
HMI-Bediengerät
Taste "Magnet" (2)
Taste "Display" (3)
LED "ACTIVE" (4)
Taste "Minus" (5)
Taste "Plus" (6)
Taste "Programmauswahl" (7)
LED "ON/OFF" (8)
LED "ERROR" (9)
Taste "Menü" (10)
1
2
3
4
5
6
Funktion
Anzeige von System- und Betriebsdaten sowie
Fehlermeldungen.
Ein- und Ausschalten des Magnets.
Einstellen der Display-Helligkeit und der
Hintergrundbeleuchtung.
Leuchtet, wenn das System betriebsbereit ist.
- Verringern von Werten.
- Anzeigen der vorherigen Seite.
- Erhöhen von Werten.
- Anzeigen der nächsten Seite.
Auswählen eines voreingestellten Programms.
Leuchtet, wenn die Magnetplatte eingeschaltet ist.
Leuchtet, wenn eine Störung vorliegt.
Wechseln in den Programmier- und
Diagnosemodus (Taste für drei Sekunden gedrückt
halten).
Beschreibung
7
8
9
10
11
