2.6
Typenbezeichungen und Seriennummern
Jedes GEMA-System besitzt verschiedene eindeutige Typenbezeichnungen
und individuelle Seriennummern. Diese werden in den folgenden Abschnitten
beschrieben
Hinweis: Halten Sie bei Rückfragen oder Ersatzteilbestellungen bitte die
entsprechende Seriennummer und Typenbezeichnung der betreffenden GEMA-
Komponente bereit.
2.6.1
Typenschild GEMA-Generator
Jeder GEMA-Generator besitzt eine eindeutige Typenbezeichnung und eine
individuelle Seriennummer. Beide Nummern sind auf dem Typenschild des
Generators zu finden (siehe Abbildung 8 auf Seite 14).

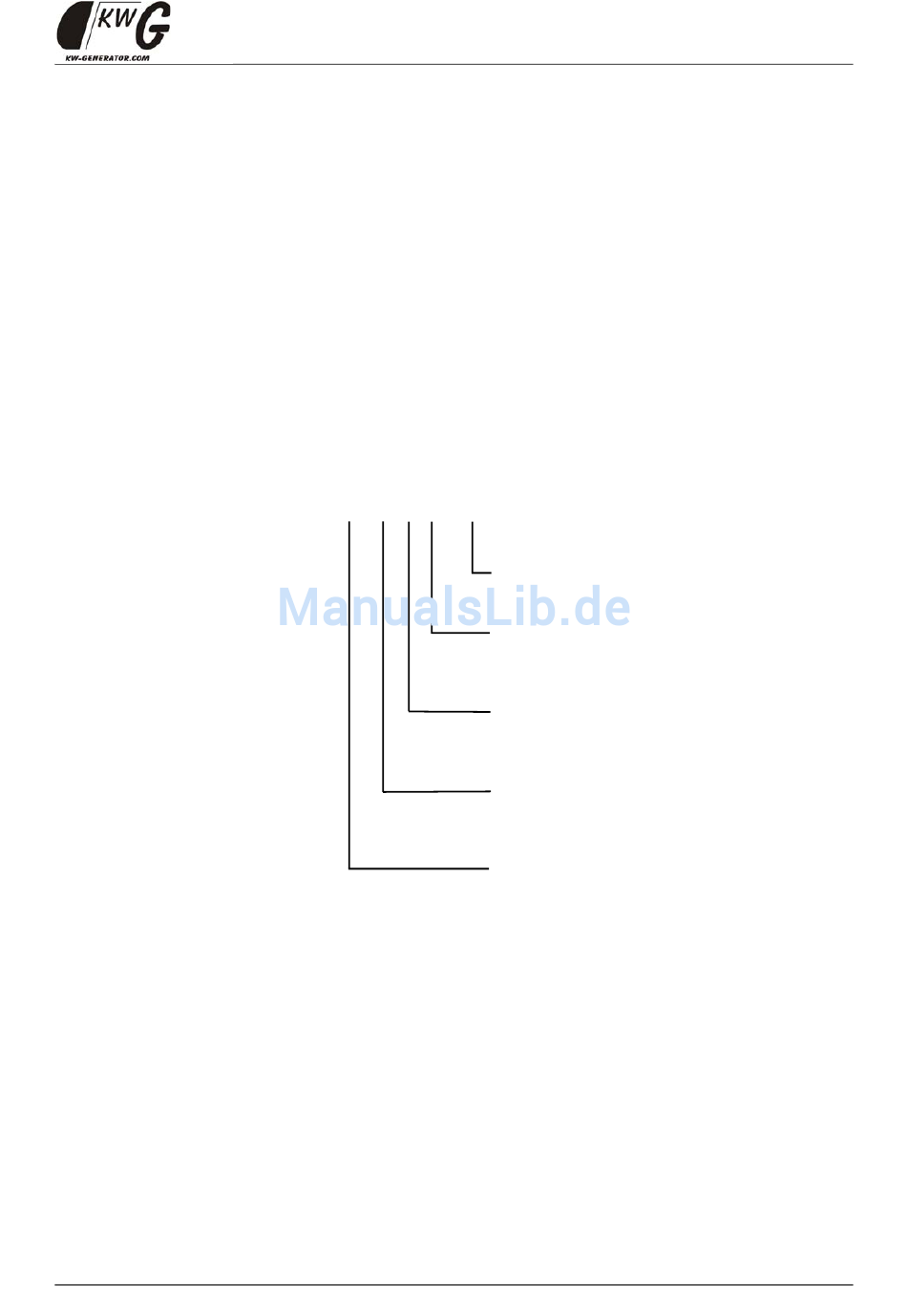

Die folgende Abbildung zeigt den Aufbau der Typenbezeichnung eines GEMA-
Generators.
Abbildung 12:
KWG-175/4-Z10-XXX
Aufbau der Generator-
Typenbezeichung
2.6.2
Typenschilder GEMA-Controllerbox
An der GEMA-Controllerbox sind stirnseitig zwei Typenschilder zu finden (siehe
Abbildung 8 auf Seite 14). Dabei handelt es sich um die Bezeichnung und
Seriennummer der Controllerbox (links) und um die Angaben zur
Softwareversion der Steuerungselektronik (rechts).
Zubehörschlüssel
für kundenspezifische Ausführungen
Baugröße und Gehäuseform
10: BG132-Standardgehäuse
20: BG160-Standardgehäuse
Bauform
Z: Zweilagergenerator
E: Einlagergenerator
Polzahl des Generators
2-poliger Generator
4-poliger Generator
Leistungsschlüssel
Eisenlänge in mm
Beschreibung
17
