GEMA Betriebsanleitung

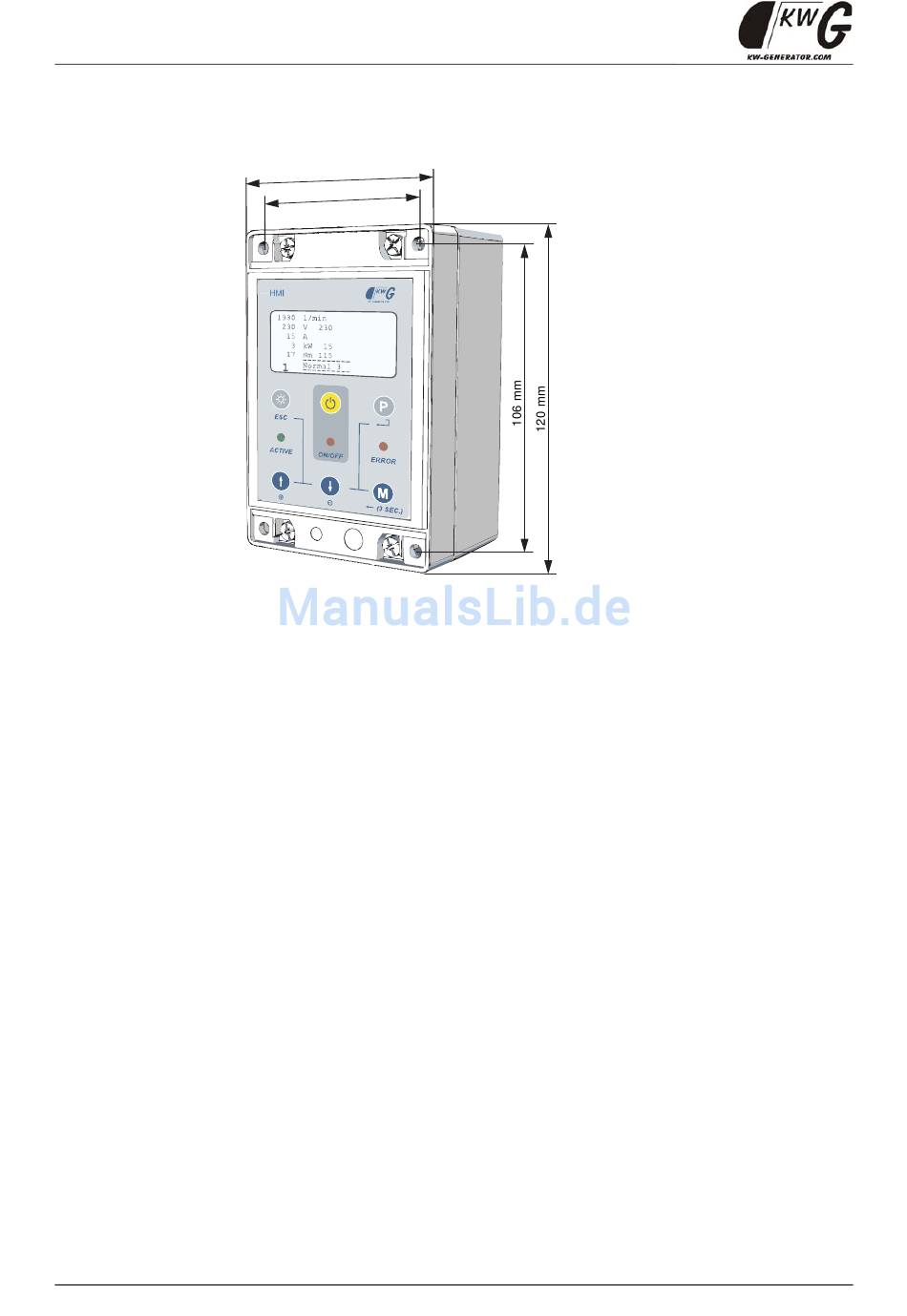

Abbildung 16:
Abmessungen und
Befestigungsmaße des
HMI-Bediengeräts
4.5
Installation der Verkabelung
4.5.1
Vorkonfektionierte Verbindungskabel
24
80 mm
66 mm
Lesen Sie vor der Installation der Verkabelung dieses Kapitel aufmerksam und
befolgen Sie die gegebenen Anweisungen und Vorschriften.
Hinweis: Die Steckerbelegungen der einzelnen Verbindungskabel finden Sie in
Kapitel 2 auf Seite 7.
Es wird empfohlen, immer die mitgelieferten werksseitig vorkonfektionierten
Verbindungskabel der Firma KW-Generator GmbH & Co.KG zu verwenden.
Diese Kabel wurden speziell für die Anforderungen in den beschriebenen
Systemen ausgewählt und sorgfältig geprüft und bieten deshalb bestmögliche
Voraussetzungen für einen fehler- und störungsfreien Betrieb.
Das Verbindungskabel zwischen HMI-Bediengerät und Joystick wird fertig
konfektioniert mit 4-poligen Anschlusssteckern geliefert.
Das Verbindungskabel zwischen GEMA-Generator und HMI-Bediengerät
(Generatorkabel) sowie das Anschlusskabel für die Magnetplatte (Lastkabel)
werden fertig konfektioniert mit Anschlusssteckern geliefert.
Hinweis: Sollten Sie nicht die mitgelieferten Kabel verwenden, wenden Sie sich
bitte an den Service der Firma KW-Generator GmbH & Co.KG.
Tiefe = 60 mm
