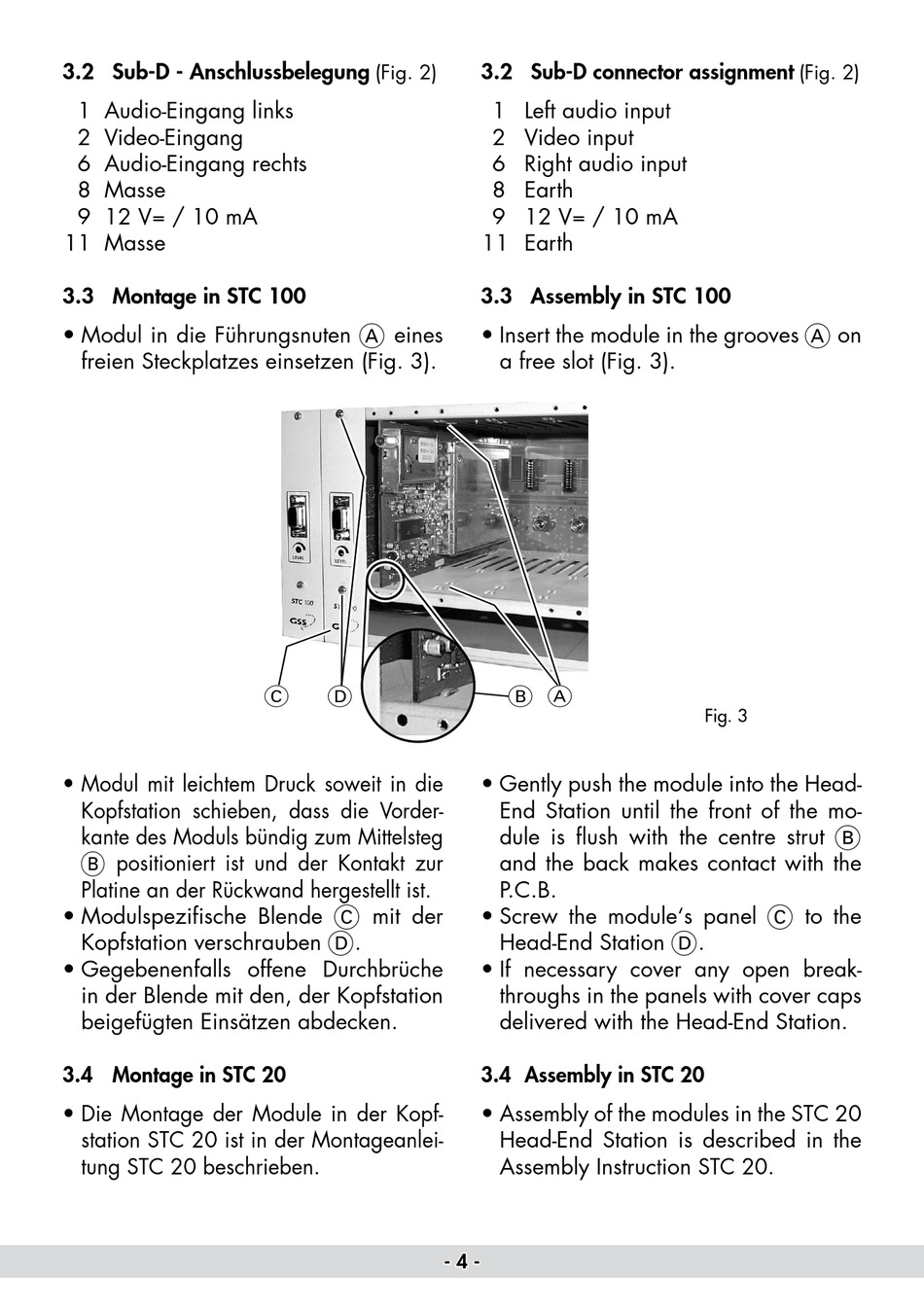

.2 Sub-D - Anschlussbelegung
1 Audio-Eingang links
2 Video-Eingang
6 Audio-Eingang rechts
8 Masse
9 12 V= / 10 mA
11 Masse
. Montage in STC 100
• Modul in die Führungsnuten
freien Steckplatzes einsetzen (Fig. 3).
• Modul mit leichtem Druck soweit in die
Kopfstation schieben, dass die Vorder-
kante des Moduls bündig zum Mittelsteg
positioniert ist und der Kontakt zur
B
Platine an der Rückwand hergestellt ist.
• Modulspezifische Blende
Kopfstation verschrauben
• Gegebenenfalls offene Durchbrüche
in der Blende mit den, der Kopfstation
beigefügten Einsätzen abdecken.
. Montage in STC 20
• Die Montage der Module in der Kopf-
station STC 20 ist in der Montageanlei-
tung STC 20 beschrieben.
.2 Sub-D connector assignment
(Fig. 2)
1 Left audio input
2 Video input
6 Right audio input
8 Earth
9 12 V= / 10 mA
11 Earth
. Assembly in STC 100
eines
• Insert the module in the grooves
A
a free slot (Fig. 3).
• Gently push the module into the Head-
End Station until the front of the mo-
dule is flush with the centre strut
and the back makes contact with the
P.C.B.
mit der
• Screw the module's panel
C
.
Head-End Station
D
• If necessary cover any open break-
throughs in the panels with cover caps
delivered with the Head-End Station.
. Assembly in STC 20
• Assembly of the modules in the STC 20
Head-End Station is described in the
Assembly Instruction STC 20.
- -
(Fig. 2)
on
A
Fig. 3
B
to the
C
.
D
