2
Beschreibung
Die Module sind ausschließlich für den
Betrieb in den Kopfstationen STC 100 /
STC 20 vorgesehen.
Sie dienen der Umsetzung audio- und
videofrequenter externer Signale in HF-
Signale gemäß den, in den technischen
Daten gelisteten TV-Standards.
Die Eingangsamplituden der Audiosignale
sind mit den entsprechenden Reglern
(siehe Abbildung Fig. 1), einstellbar.
Der integrierte Testbildgenerator kann
bei Bedarf über das Menü eingeschaltet
werden ( t on / toFF , Kapitel 4.2).

Inbetriebnahme / Montage

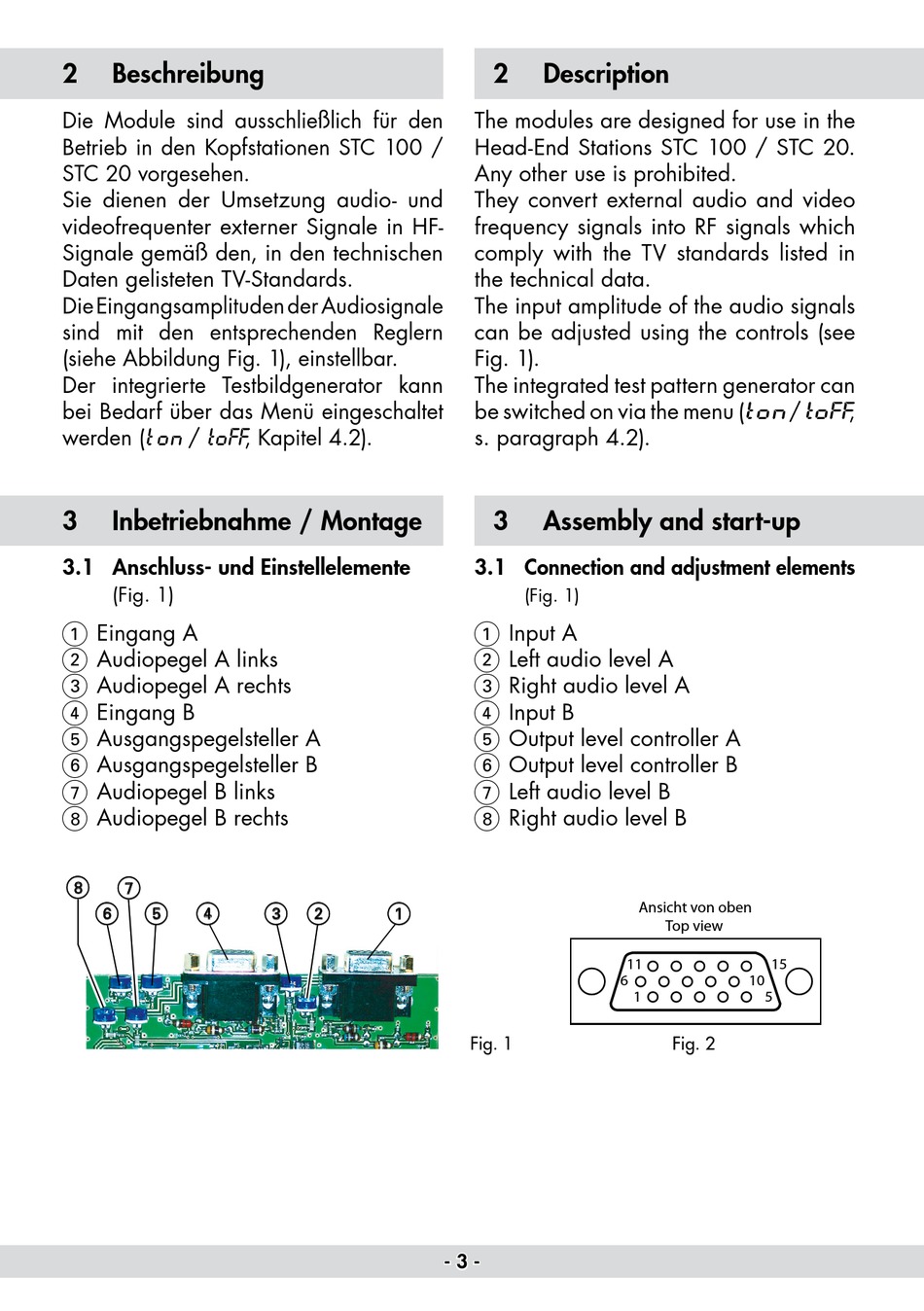

.1 Anschluss- und Einstellelemente
(Fig. 1)
Eingang A
1
Audiopegel A links
2
Audiopegel A rechts
3
Eingang B
4
Ausgangspegelsteller A
5
Ausgangspegelsteller B
6
Audiopegel B links
7
Audiopegel B rechts
8
2
Description
The modules are designed for use in the
Head-End Stations STC 100 / STC 20.
Any other use is prohibited.
They convert external audio and video
frequency signals into RF signals which
comply with the TV standards listed in
the technical data.
The input amplitude of the audio signals
can be adjusted using the controls (see
Fig. 1).
The integrated test pattern generator can
be switched on via the menu ( t o n / toFF ,
s. paragraph 4.2).


Assembly and start-up

.1 Connection and adjustment elements
(Fig. 1)
Input A
1
Left audio level A
2
Right audio level A
3
Input B
4
Output level controller A
5
Output level controller B
6
Left audio level B
7
Right audio level B
8
Fig. 1
-  -
Fig. 2
