7.
TECHNISCHE REFERENZEN
7.1.1
Profil
a.
Originalprofil: Ungefiltertes Profilsignal, das der Taster direkt von der
gemessenen Oberfläche erzeugt.
b.
Gefiltertes Profil: Gefiltertes Profilsignal, das aus dem Originalprofil
durch Ausfilterung der Welligkeit entstanden ist.
7.1.2
Filter
a.
RC-Filter: Herkömmlicher, 2-stufiger Filter mit Phasen-Verschiebung.
b.
PC-RC-Filter: RC-Filter mit Korrektur des Phasengangs.
c.
Gauss-Filter: Filter gemäß DIN 4777.
d.
D-P ungefiltertes Profil: Bezieht sich auf die Mittenlinie der kleinsten
quadratischenAbweichung.
7.2
MITTENLINIE
Das Rauhigkeitsmessgerät TR 200 nimmt als Bezugslinie die Mittenlinie der
kleinsten quadratischen Abweichung.
7.3.

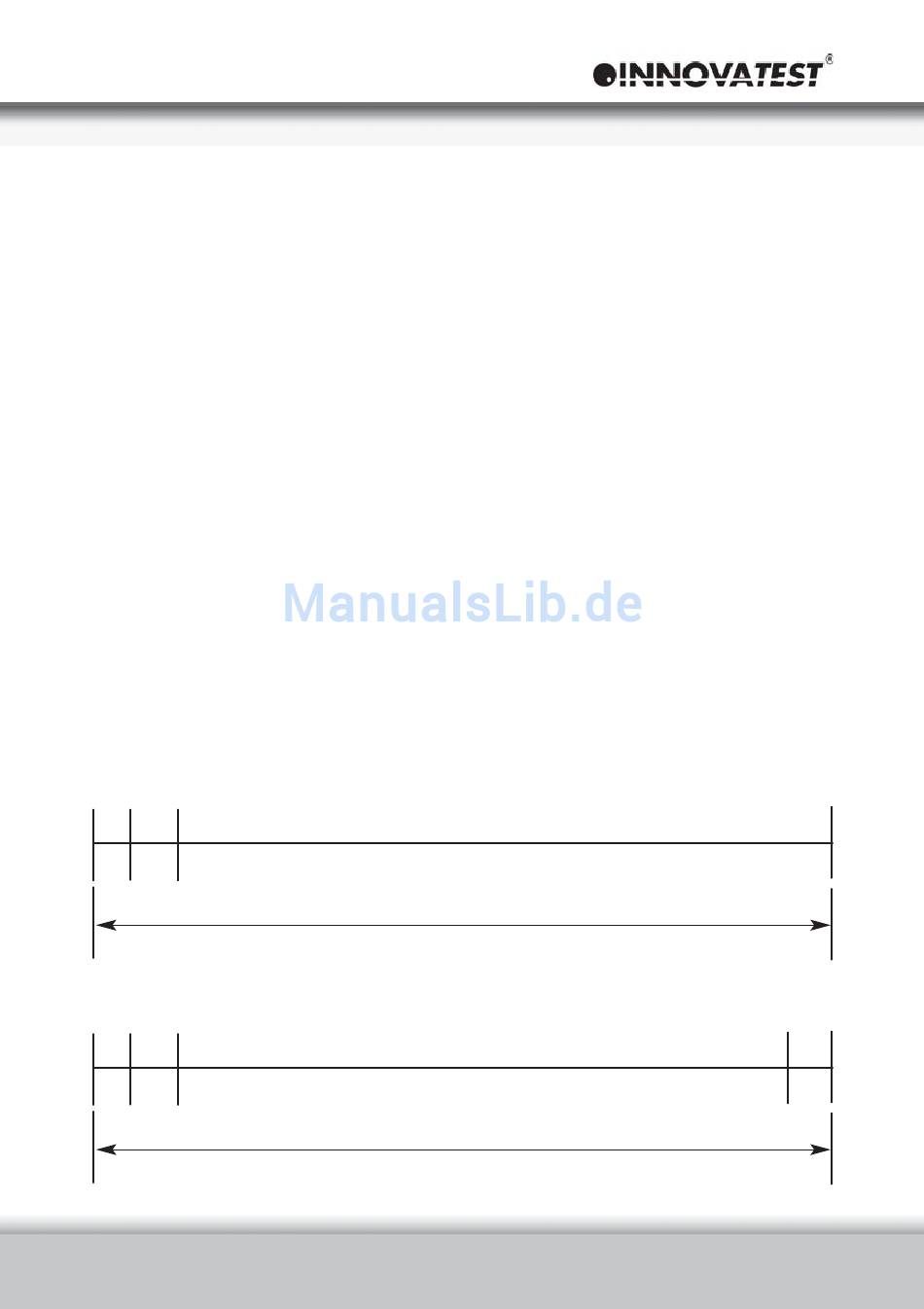

LÄNGE DER TASTSTRECKE
7.3.1
RC-Filter
1
1
7.3.2
PC-RC-Filter
1
½
Bedienungsanleitung TR-200
Schlaglänge
Schlaglänge
½
