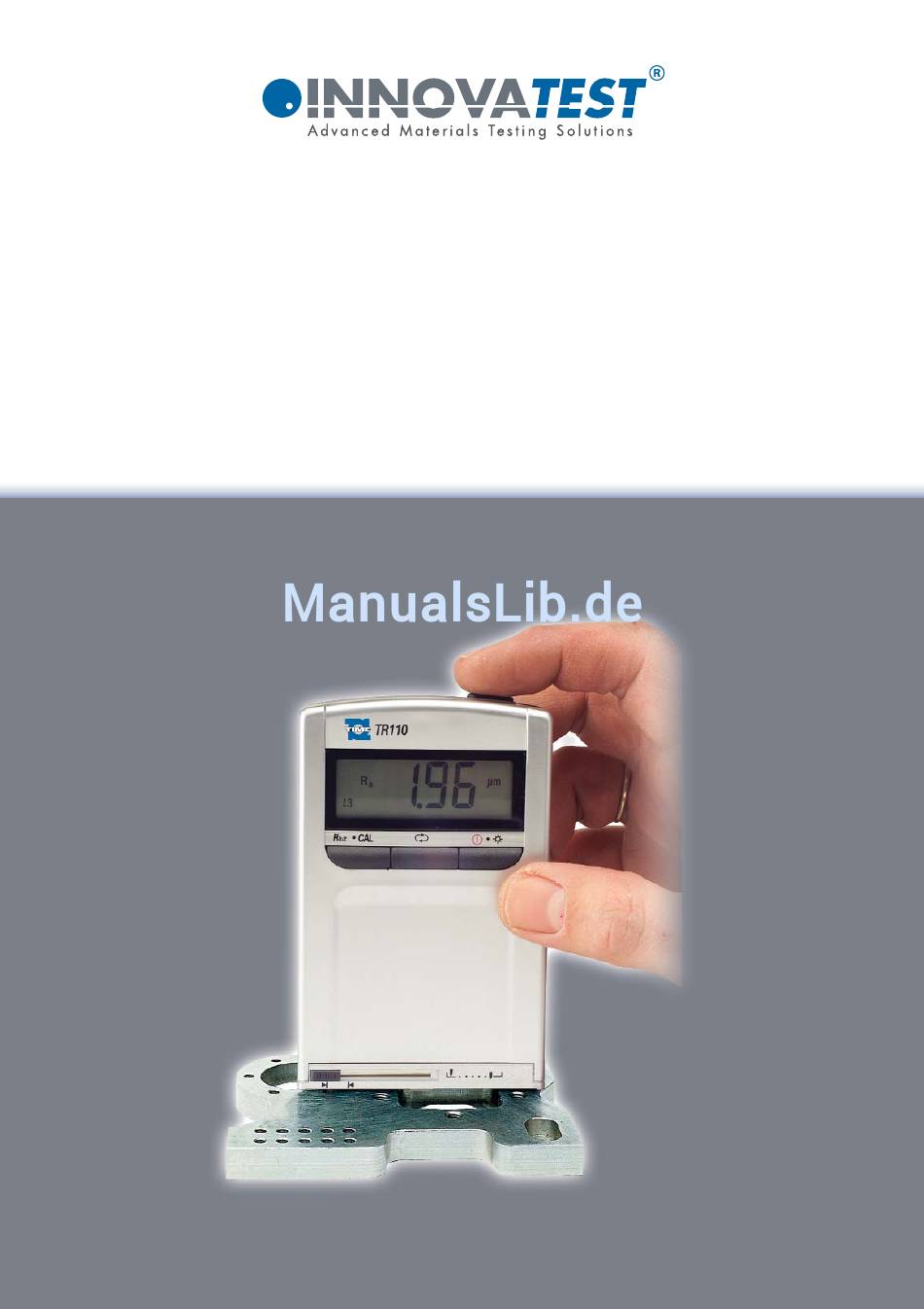

- Seite 1 BEDIENUNGSANLEITUNG TR-110 Rauheitsmessgerät...
- Seite 2 Durch neue Technologien und Entwicklungen können Änderungen an unseren Produkten und/oder Produktspezifikationen entstehen. Wir behalten uns das Recht vor, Produkte ohne vorherige Information zu ändern oder anzupassen. Bitte setzen Sie sich mit unserer Vertriebsabteilung in Verbindung für die neuesten Informationen. ©...
-
Seite 3: Inhaltsverzeichnis
Vorbereitung vor der Messung Einschalten, Ausschalten und Hintergrundbeieuchtung Einstellung der Parameter Messung Kalibrierung mm/inch- Umschaltung Automatische Abschaltung Batteriestandsanzeige Batterie aufladen Pflege und Reparatur Pflege Reparatur Technische Daten und Funktionen Technische Daten Hauptfunktionen Umgebungsbedingungen Terminologie und Parameter Empfohlene GrenzweIIenIängen Bedienungsanleitung TR-110... -
Seite 4: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Das portable Rauheitsmessgerat TR-110 ist eine neue Generation von Rauheitsmessgeräten, das im Jahre 2003 auf dem Markt eingeführt wurde. Die Eigenschaften sind hohe Genauigkeit, breite AnwendungsmögIichkeiten, einfache Bedienung, Portabilität und ein stabiles Leistungsverhalten. Das Messgerät ist universell nutzbar für OberfIächen- Rauhheitsmessungen verschiedenartigster Metalle und Nichtmetalle. -
Seite 5: Arbeitsprinzip
Profiles auf und ab. Diese Bewegungen werden in elektrische Signale umgesetzt, welche verstärkt, gefiltert und in digitale Signale mittels eines A/D-Wandlers umgesetzt werden. Diese Signale werden dann in der CPU verarbeitet und als Ra- und Rz- Messwerte berechnet und auf dem Display angezeigt. Bedienungsanleitung TR-110... -
Seite 6: Standardlieferumfang
STANDARD LIEFERUMFANG Zum Lieferumfang gehören: 1 Rauhheitsmessgerat TR-110 1 Rauhheitsnormal 1 Li-Ion- Batterie 1 Ladegerät 1 stabiler Transportkofer Bedienungsanleitung TR-110... -
Seite 7: Bezeichnung Der Einzelnen Elemente
BEZEICHNUNG DER EINZELNEN ELEMENTE Sensor mit Messspitze Schieber für die Sensorabdeckung (Sensorschieber) Gehäuse des TR-110 Linke Taste Mittlere Taste Rechte Taste LCD-Display Start-Taste Anschluss für das Ladegerät Tabelle mit Cut-Off-Längen Bedienungsanleitung TR-110... -
Seite 8: Bedienung
(Schieberstellung links). Bitte schützen Sie den Sensor wenn die Messung beendet wurde. Der Sensor ist das empfindlichste und präziseste Element des Messgerätes. Er beeinflusst wesentlich die Genauigkeit des Messgerätes. Der Sensorschacht sollte immer geschlossen sein, wenn keine Messungen durchgeführt werden! Bedienungsanleitung TR-110... -
Seite 9: Einschalten, Ausschalten Und Hintergrundbeieuchtung
Um die Hintergrundbeleuchtung einzuschalten, drücken Sie im eingeschalteten Zustand des Gerätes für ca. 1,5 Sekunden die rechte Taste. Wenn Sie die rechte Taste für ca. 3,5 Sekunden gedrückt halten, wird das Gerät ausgeschaltet und geht in den Standby- Modus bei minimalem Energieverbrauch. Bedienungsanleitung TR-110... -
Seite 10: Einstellung Der Parameter
Grenzwellenlänge als L1, L2 ODER L3 (siehe Bild 6). Auf der Rückseite des Geräte ist eine Tabelle aufgedruckt, aus der die Zuordnung zu den Grenzwellenlängen ersichtlich ist: 0,25 mml / 0,01 inch 0,80 mm/ 0,03 Inch 2,50 mm/ 0,10 inch Bedienungsanleitung TR-110... -
Seite 11: Messung
Stellen Sie sicher, dass während der Messung das Messgerät stabil auf der Oberfläche aufliegt, so dass der Sensor die Oberfläche abtasten kann. Bevor der Sensor nicht in die Ausgangsposition zurückgekehrt ist, ist keine neue Messung möglich. Der Messwert wird nach erfolgter Messung auf dem Display angezeigt. Bild 7: Messvorgang mit Veriaufsanzeige Bedienungsanleitung TR-110... -
Seite 12: Kalibrierung
Drücken Sie anschließend die linke oder mittlere Taste um den Messwert so zu verändern, dass er mit dem Wert des Rauhheitsnormales überein stimmt. (z.B. 3.27 wie in Bild 10 dargestellt). Bild 10: Verändert des Messwertes durch Drücken der linken oder mittleren Taste Bedienungsanleitung TR-110... -
Seite 13: Mm/Inch- Umschaltung
Stecken Sie den Stecker des Ladegerätes in die Buchse für das Ladegerät. Das Ladegerät muss dann über eine Steckdose mit dem Stromnetz verbunden werden. Achten Sie auf die richtige Spannung. Die Ladezeit beträgt 3 Stunden. Während des Ladevorganges können Sie weitere Messungen durchführen. Bedienungsanleitung TR-110... -
Seite 14: Pflege Und Reparatur
Öffnen Sie niemals das Gerät und versuchen sie niemals es selbst zu reparieren. Jedem Gerät, dass zur Reparatur eingeschickt wird ist eme Fehlerbeschreibung beizulegen und es ist komplett einzuschicken. (Gerät, Ladegerat, Rauheitsnormal, Zertifikat). Bitte versenden Sie es in der Originalverpackung oder emer gleichwertigen Verpackung. Bedienungsanleitung TR-110... -
Seite 15: Technische Daten Und Funktionen
Automatische Batteriestandskontrolle mit akustischem Alarm Batterie- Ladefunktion, Weiterarbeit wahrend des Ladens ist mäglich Umgebungsbedingungen Während des Betriebes Umgebungstemperatur 0°C - 40°C Relative Luftfeuchte <80% Keine Vibration, keine korrosionsbehafteten Oberflächen messen Lagerbedingungen Temperatur -20°C - 60°C Relative Luftfeuchte <90% Belüftung: Grad 3 Bedienungsanleitung TR-110... -
Seite 16: Terminologie Und Parameter
Länge für die Berechnung des Rauheitsprofiles. Sie kann eine oder mehrere Grenzwellenlängen umfassen. ist der arithmetische Mittelwert der Profilabweichung von der mittleren Linie ist der arithmetische Mittelwert errechnet aus den Maximalwerten zwischen Spitze und Tal für jede der fünf Einzelnmessstrecken Bedienungsanleitung TR-110... -
Seite 17: Empfohlene Grenzweiieniängen
>0.16~0.20 >0.8~1.0 0.25 >0.125~0.16 >0.63~0.8 >0.1~0.125 >0.5~0.63 >0.08~0.1 >0.4~0.5 0.25 >0.063~0.08 >0.32~0.4 >0.05~0.063 >0.25~0.32 >0.04~0.05 >0.2~0.25 0.25 >0.032~0.04 >0.16~0.2 >0.025~0.032 >0.125~0.16 >0.02~0.025 >0.1~0.125 0.25 >0.016~0.02 >0.08~0.1 >0.0125~0.016 >0.063~0.08 >0.01~0.0125 >0.05~0.062 0.08 >0.008~0.01 >0.04~0.05 >0.0063~0.008 >0.032~0.004 <0.063 <0.032 0.08 Bedienungsanleitung TR-110... - Seite 18 Bedienungsanleitung TR-110...
-
Seite 19: Eg-Konformitätserklärung
EG-KONFORMITÄTSERKLÄRUNG Für folgendes Erzeugnis TR-110 (Rauheitsmessgerät) wird bestätigt, daß es den Vorschriften, insbesondere den Schutzanforderungen, entspricht, die in der Richtlinie der Europäischen Gemeinschaft zur Angleichung der Rechtsvorschriften über die elektromagnetische Verträglichkeit . Diese Erklärung gilt für alle identischen Exemplare des Erzeugnisses, die nach den beigefügten Entwicklungs-, Konstruktions- und... - Seite 20 HAUPTSITZ PRODUKTION, VERTRIEB & SERVICE INNOVATEST Europe BV Borgharenweg 140 6222 AA Maastricht (Niederlande) Telefon: +31 43 3520060 Fax: +31 43 3631168 Email: info@innovatest-europe.com www.innovatest-europe.com...
