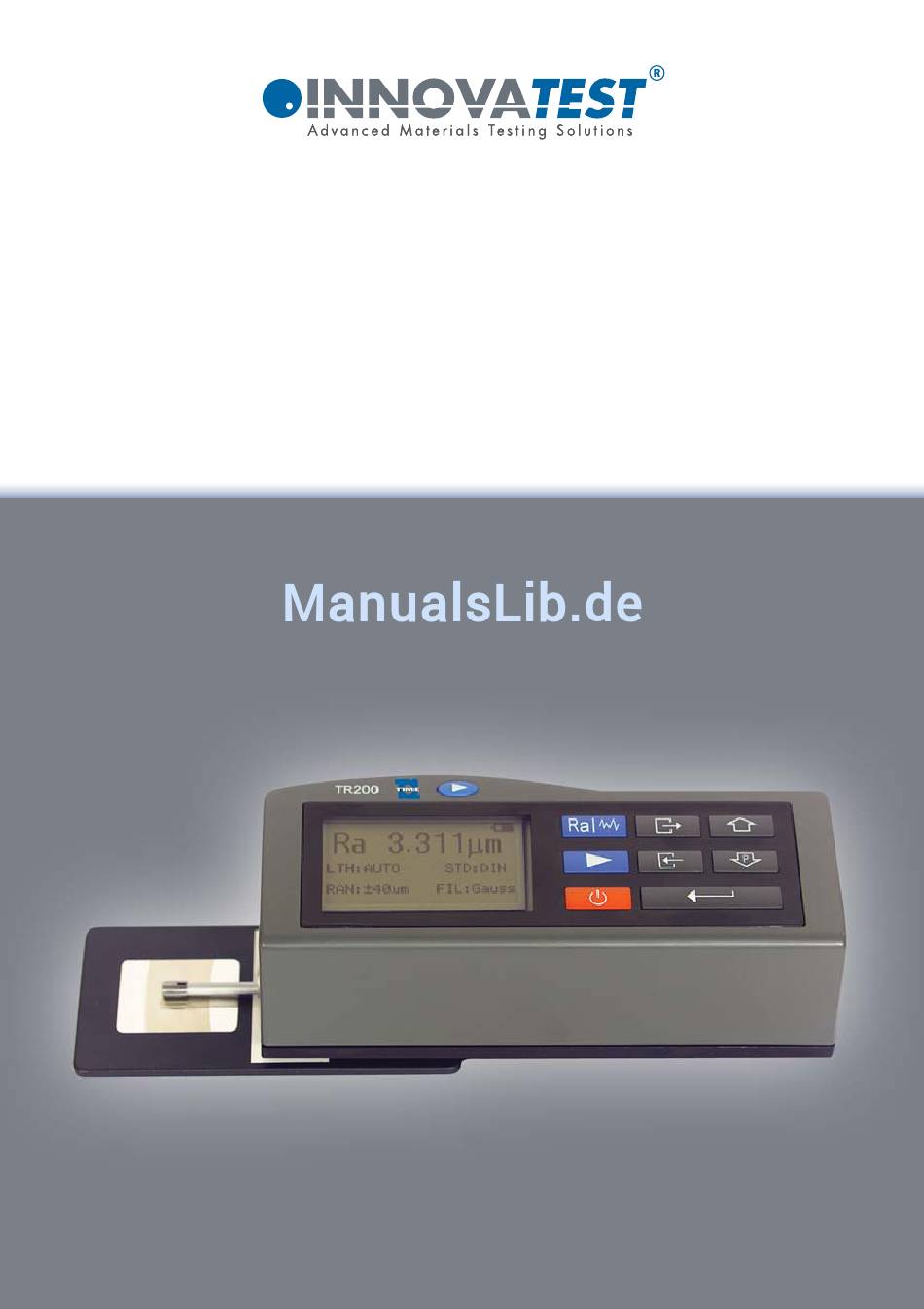

- Seite 1 BEDIENUNGSANLEITUNG TR-200 Rauheitsmessgerät...
- Seite 2 Durch neue Technologien und Entwicklungen können Änderungen an unseren Produkten und/oder Produktspezifikationen entstehen. Wir behalten uns das Recht vor, Produkte ohne vorherige Information zu ändern oder anzupassen. Bitte setzen Sie sich mit unserer Vertriebsab- teilung in Verbindung für die neuesten Informationen.
-
Seite 3: Inhaltsverzeichnis
2.4.2 Einheit 2.4.3 Display Funktionsauswahl 2.5.1 Drucken von Parametern 2.5.2 Ungefilterte Profilgrafiken 2.5.3 Position des Tasterkopfes 2.5.4 Kalibrierungswert Anschluß an PC ZUBEHÖR Tasterschacht und verstellbarer Fuß Meßstativ Tasterverlängerung Verbindungsstück zu magnetischem Fuß des Gerätes Seitenverbindungsstück Taster für gekrümmte Oberflächen Bedienungsanleitung TR-200... - Seite 4 7.4.3 Rz arithmetischer Mittelwert von 10 Einzelrauhtiefen Rz 33 7.4.4 Ry (ISO) maximale Profilhöhe 7.4.5 Rmax (früher: Ry (DIN)) maximale Profilhöhe 7.4.6 Pt Gesamthöhe des Profils 7.4.7 Rp maximale Höhe der Profilspitze 7.4.8 Rv (früher Rm) maximale Tiefe des Profiltals Bedienungsanleitung TR-200...
- Seite 5 7.4.9 Sm mittlerer Abstand der Profilabweichungen 7.4.10 Rsm (früher Sm) mittlere Rillenbreite 7.4.11 TP Verhältnis Profilerhöhung zu Abtaststrecke. 7.4.12 Rsk (Skewness) 7.4.13 R3z Drittgrößter Maximalrauhtiefenabstand (Grundrauhtiefe nach Werknorm DB N 31007 (1983)) 36 Bedienungsanleitung TR-200...
- Seite 6 Start-Taste Parameter-Taste Escape-Taste Menu-Taste Pfeil-Taste Bestätigungs-Taste Ein / Aus Taste Bedienungsanleitung TR-200...
-
Seite 7: Allgemeine Anwendung
ALLGEMEINE ANWENDUNG Das tragbare Rauheitsmeßgerät TR-200 ist von der Time Gruppe hergestellt und entwickelt worden. Das Gerät findet in Produktionsstätten Anwendung und kann zur Messung der Oberflächenrauheit verschiedener maschinell hergestellter Teile eingesetzt werden, berechnet entsprechende Parameter gemäß gesetzter Meßbedingungen und zeigt alle Meßparameter und Profilgrafen im LCD Display an. -
Seite 8: Standardkonfiguration
Liste der Standardkonfiguration Bezeichnung Menge Standardtaster Netzteil 1 Set Rauhheitsnormale Ladegerät RS232 Schnittstellenkabel GERÄTEBESCHREIBUNG Fassung Kappe Stylus Stylus Hauptteil Abbildung 1-1-1 Taster Start-Taste Display-Taste Exit-Taste Menu-Taste Pfeil-Taste Bestätigungs Display -Taste Taster Ein/Aus-Taste Rauheitsnormale Abbildung 1-1-2 Vorderansicht des Gerätes Bedienungsanleitung TR-200... -
Seite 9: Inbetriebnahme
Tasters zieht man ihn vorsichtig aus dem Schacht. Verbindungsschacht Taster Abbildung 1-2 Tipp: Der Tasterkopf ist der wichtigste Teil dieses Gerätes und sollte äußerst vorsichtig behandelt werden. Der Tasterkopf sollte während des Anbringens und Entfernens nicht berührt werden, Beschädigungen Messergebnisse beeinträchtigen können. Bedienungsanleitung TR-200... -
Seite 10: Laden Des Akkus
Akku voll ist und die Stromverbindung sofort zu unterbrechen ist; Relativ hohe Geräusche der Stromquelle während des Ladevorgangs können das Meßsignal abschwächen; Das Gerät kontrolliert den Ladevorgang, so daß es nicht abzuschalten ist. Das Gerät schaltet sich automatisch an, auch wenn es ausgeschaltet ist. Bedienungsanleitung TR-200... -
Seite 11: Messvorgang
Das Gerät in einer stabilen Lage auf der Oberfläche plazieren (s. Abb. 2-1 und 2-2). Abbildung 2-1 und 2-2 Der Taster muß vertikal zum Rauheitsprofil der zu messenden Oberfläche plaziert werden. Hinweis: Korrekte Handhabung des Gerätes während des Meßvorgangs ist Voraussetzung für genaue Meßergebnisse. Bedienungsanleitung TR-200... -
Seite 12: Meßstatus
Drücken der Parametertaste wird die Profilgrafik der Messung angezeigt. Nochmaliges Drücken dieser Taste bewirkt, daß der tp-Wert und die zugehörige Grafik erscheint. Der Vorgang kann jetzt wiederholt werden. Durch Drücken der Escape-Taste kann man in jeder Phase zum Anfang zurückkehren (s. Abbildung). Bedienungsanleitung TR-200... - Seite 13 Filtering Nach Messung, Filterung Calculating parameter Nach Filterung, Berechung der Parameter Meßwerte erscheinen auf dem Display Abbildung 2-5 Meßvorgang Abbildung 2-6 Anzeigen der Parameter Position des Tasters Enter-Taste drücken und die Position des Tasters erscheint im ‚Shortcut' Modus. Bedienungsanleitung TR-200...
-
Seite 14: Ändern Der Meßeinstellungen
Cutt off-Länge Nach Festlegung der Einstellungen wird mit der Pfeil-Taste die Cuttoff-Länge gewählt. Mit der Entertaste einen der folgenden Werte auswählen und mit der Pfeil-Taste bestätigen: 0,8 mm g 2,5 mm g auto g 0,25 mm (s. Abbildung 2-8). Bedienungsanleitung TR-200... -
Seite 15: Anzahl Der Cuttoff-Längen
Menutaste drücken und mit der Pfeil-Taste im Menu ‚Meßeinstellungen' die Norm auswählen. Mittels der Bestätigungs-taste eine der folgenden Normen festlegen: ANSI. Select measurement Sampling length: conditions Function selection Evaluation length: System setup Standard Software information Stroke Abbildung 2-10 Bedienungsanleitung TR-200... -
Seite 16: Bezeichnung
Menutaste drücken und mit der Pfeil-Taste im Menu ‚Meßeinstellungen' den Filter auswählen. Mittels der Bestätigungs-taste eine der folgenden Filter festsetzen: RCgPC-RCgGaussgD-P. Select measurement Standard conditions Function selection Range Filter System setup Software information Parameter Abbildung 2-12 Ändern des Filters Bedienungsanleitung TR-200... -
Seite 17: Parameter
Menutaste drücken und mit der Pfeil-Taste das Menu ‚Systemeinstellungen' auswählen (s. Abbildung 2.4). Die folgenden Einstellungen können geändert werden. Select measurement conditions Language Function selection Unit: Metric system System setup LCD back light: ON Software information LCD Brightness Abbildung 2-14 Auswählen der Systemeinstellungen Bedienungsanleitung TR-200... -
Seite 18: Sprache
LCD back light: ON System setup LCD Brightness Software information Abbildung 2-16 Auswählen der Einheit (metrisches/Britisches System) 2.4.3 Display LCD Beleuchtung Menutaste drücken Pfeil-Taste Menu, Systemeinstellungen' Licht auswählen. Mittels Bestätigungs-taste Licht Ein/Aus festsetzen und mit der Pfeil-Taste bestätigen. Bedienungsanleitung TR-200... -
Seite 19: Lcd Kontrast
Menutaste drücken und mit der Pfeil-Taste das Menu‚ Funktionsauswahl' auswählen (s. Abbildung 2-19). Die folgenden Einstellungen können geändert werden. Select measurement conditions Print parameter Function selection Print parameter and profile Non filtered profile System setup Software information Postion of probe Abbildung 2-19 Auswählen der Funktionsauswahl Bedienungsanleitung TR-200... -
Seite 20: Drucken Von Parametern
Es werden alle nach der Filterung berechneten Parameter und Profilgrafiken sowie tp-Kurven ausgedruckt. Select measurement conditions Print parameter Print parameter and profile Function selection System setup Non filtered profile Postion of probe Software information Abbildung 2-21 Drucken von Parametern und Grafiken Bedienungsanleitung TR-200... -
Seite 21: Ungefilterte Profilgrafiken
Abbildung 2-23 Auswählen des Zeigen der Position des Tasterkopfes 2.5.4 Kalibrierungswert Menutaste drücken und mit der Pfeil-Taste im Menu‚ Funktionsauswahl' das Druck-menu aufrufen. Mittels der Bestätigungs-taste das Menu Kalibrierung auswählen. Der Kalibrierungskoeffizient kann nun mit den Pfeil-Tasten eingestellt werden. Bedienungsanleitung TR-200... -
Seite 22: Anschluß An Pc
Gerät mittels eines Schnittstellekabels an die serielle Schnittstelle des PCs anschließen Schnittstellenkabel RS232 Schnittstelle Abbildung 2-25 Anschluß an PC Hinweis: Um die Verbindung zum PC herstellen zu können, benötigt man die Data View Sofware. Detaillierte Informationen befinden sich in der Software-Bedienungsanleitung. Bedienungsanleitung TR-200... -
Seite 23: Zubehör
ZUBEHÖR TASTERSCHACHT UND VERSTELLBARER FUSS Sollte die zu messende Oberfläche kleiner als die Fläche des Instruments sein, kann der Tasterschacht und der verstellbare Fuß (TR-200 Sonderzubehör) als zusätzliche Stütze während der Messung benutzt werden (s. Abbildung 3-1 und 3-2). TR-200 Verstellbarer Fuß... -
Seite 24: Meßstativ
Benutzung eines Stativs zu empfehlen. Meßstativ Abbildung 3-3 Meßstativ TASTERVERLÄNGERUNG Die Tasterverlängerung ermöglicht ein tieferes Eindringen des Tasters in das zu messende Teil. Die Länge beträgt 50 mm. Taster Tasterverlängerung TR-200 Abbildung 3-4 Tasterverlängerung Bedienungsanleitung TR-200... -
Seite 25: Verbindungsstück Zu Magnetischem Fuß Des Gerätes
Dieses ist besonders für Nutzung in Produktionsstätten geeignet. Magnetische Fuß Verbindungsstück Stativ zur Platten- verbindung Abbildung 3-5 Verbindungsstück zu magnetischem Fuß des Gerätes SEITENVERBINDUNGSSTÜCK Seitenverbindungsstück TR-200 Taster Abbildung 3-6 Seitenverbindungsstück Das Seitenverbindungsstück kann z. B. zur Messung von Kurbelwellen benutzt werden. Bedienungsanleitung TR-200... -
Seite 26: Taster Für Gekrümmte Oberflächen
TASTER FÜR GEKRÜMMTE OBERFLÄCHEN Der Taster für gekrümmte Oberflächen kann konvexe und konkave Oberflächen messen(s. Abbildung 3-7). Taster für gekrümmte Oberflächen Kappe Stylus Muster Abbildung 3-7 Taster für gekrümmte Oberflächen Bedienungsanleitung TR-200... -
Seite 27: Meßparameter
Vt = 0,135 mm/s Messen der Cuttoff-Länge = 0,8 mm Vt = 0,5 mm/s Messen der Cuttoff-Länge = 2,5 mm Vt = 1 mm/s Rückwärts V = 1 mm/s MESSUNSICHERHEIT Weniger als ±10%. FLUKTUATION DES ANGEZEIGTEN WERTES Weniger als 6 %. Bedienungsanleitung TR-200... -
Seite 28: Display
Messung, Menu, Fehlermeldung, Akkukapazität, automatisches Abschalten PROFILE UND FILTER Tabelle 3 Profile Filter gefilterte Profile gefilterte Profile PC-RC gefilterte Profile Gauß ungefilterte Profile CUTOFF-LÄNGE Automatisch; 0,25 mm; 0,8 mm; 2,5 mm (optional) ANZAHL DER CUTOFF-LÄNGEN (1 - 5) l optional Bedienungsanleitung TR-200... -
Seite 29: Rauheitsparameter Und Displaybereich
0,01 µm - 0,04 µm ±20 µm 0,01 µm ±40 µm 0,02 µm ±80 µm 0,04 µm 4.11 STROMVERSORGUNG Aufladbares Lithium-Ionen Akku. 4.12 TEMPERATUR/FEUCHTIGKEITSBEREICH Einsatzumgebung: Temperatur: 0 - 40°C Feuchtigkei: <90% RH Lagerung und Transport: Temperatur: -40°C - 60°C Feuchtigkeit: <90% RH Bedienungsanleitung TR-200... -
Seite 30: Abmaße Und Gewicht
140x52x48 mm, ungefähr 500 g 4.14 ANSCHLUSS AN PC RS232 serielle Schnittstelle 4.15 ANSCHLUSS AN DRUCKER Anschluß nur an Drucker der TA-Serie. Der Drucker TA-210 druckt nur Parameter: Der TA-220 druckt neben den Parametern der Meßwerte auch Profilgrafiken und tp-Kurven. Bedienungsanleitung TR-200... -
Seite 31: Wartung Und Pflege
2. Reset-Taste drücken; oder 3. Das Gerät zwecks Reparatur an uns zurückschicken Motor blockiert Mechanischer Fehler Taster im Rückwärts-modusTaster befindet sich im automatischen Rück-wärtsmodus 1. Escape-Taste drükken und warten, bis der Taster zur Ausgangsposition zurückgekehrt ist; 2. Messung erneut durchführen. Bedienungsanleitung TR-200... -
Seite 32: Reset
RESET Sollten die aufgetretenen Störungen im vorangegangenen Kapitel nicht erwähnt worden sein, kann man mittels der Resettaste zu den ursprünglichen Voreinstellungen zurückkehren. Reset-Taste Abbildung 6-1 Reset Bedienungsanleitung TR-200... -
Seite 33: Technische Referenzen
Gauss-Filter: Filter gemäß DIN 4777. D-P ungefiltertes Profil: Bezieht sich auf die Mittenlinie der kleinsten quadratischenAbweichung. MITTENLINIE Das Rauhigkeitsmessgerät TR 200 nimmt als Bezugslinie die Mittenlinie der kleinsten quadratischen Abweichung. 7.3. LÄNGE DER TASTSTRECKE 7.3.1 RC-Filter Schlaglänge 7.3.2 PC-RC-Filter ½ ½ Schlaglänge Bedienungsanleitung TR-200... -
Seite 34: Gauss Filter
7.3.3 Gauss-Filter ½ ½ Schlaglänge 7.4. DEFINITION DER RAUHIGKEITSPARAMETER IM RAUHIGKEITSMESSGERÄT TR 200 In diesem Kapitel sind die im Rauhigkeitsmeßgerät TR 200 verwendeten Rauhigkeitsparameter definiert. Schlaglänge 7.4.1 Ra arithmetischer Mittenrauhwert Arithmetischer Mittelwert der Beträge aller Profilwerte des Rauheitsprofils. Bedienungsanleitung TR-200... -
Seite 35: Rq Quadratischer Mittenrauhwert
Quadratische Mittelwert aller Profilwerte des Rauheitsprofils. 7.4.3 Rz arithmetischer Mittelwert von 10 Einzelrauhtiefen Rz Arithmetische Mittelwert von 10 Einzelrauhtiefen Rz aufeinanderfolgender Einzelmeßstrecken. (Früher Zehnpunktehöhe) 7.4.4 Ry (ISO) maximale Profilhöhe Der Abstand zwischen der höchsten Erhebung und der niedrigsten Vertiefung innerhalb der Gesamtmeßstrecke. Bedienungsanleitung TR-200... -
Seite 36: Rmax (Früher: Ry (Din) Maximale Profilhöhe
Rp maximale Höhe der Profilspitze Höhe größten Profilspitze Rauheitsprofils innerhalb einer Einzelmeßstrecke. 7.4.8 Rv (früher Rm) maximale Tiefe des Profiltals Tiefe des größten Profiltals des Rauheitsprofils innerhalb einer Einzelmeßstrecke. 7.4.9 Sm mittlerer Abstand der Profilabweichungen Mittlerer Abstand Abweichungen des Rauheitsprofils. Bedienungsanleitung TR-200... -
Seite 37: 7.4.10 Rsm (Früher Sm) Mittlere Rillenbreite
7.4.10 Rsm (früher Sm) mittlere Rillenbreite Arithmetischer Mittelwert der Breiten der Profilelemente des Rauheitsprofils. 7.4.11 TP Verhältnis Profilerhöhung zu Abtaststrecke Verhältnis der Länge der Profilerhöhungen zur Abtaststrecke. Bedienungsanleitung TR-200... -
Seite 38: Rsk (Skewness)
Profilabweichung innerhalb der Abtaststrecke. 7.4.13 R3z Drittgrößter Maximalrauhtiefenabstand (Grundrauhtiefe nach Werknorm DB N 31007 (1983)) R3z ist der Mittelwert der senkrechten Abstände der der dritthöchsten Profilspitze vom drittiefsten Profiltal des Rauheitsprofils innerhalb einer Einzelmeßstrecke für die Gesamtmeßstrecke. Bedienungsanleitung TR-200... -
Seite 39: Eg-Konformitätserklärung
EG-KONFORMITÄTSERKLÄRUNG Für folgendes Erzeugnis TR-200 (Rauheitsmessgerät) wird bestätigt, daß es den Vorschriften, insbesondere den Schutzanforderungen, entspricht, die in der Richtlinie der Europäischen Gemeinschaft zur Angleichung der Rechtsvorschriften über die elektromagnetische Verträglichkeit . Diese Erklärung gilt für alle identischen Exemplare des Erzeugnisses, die nach den beigefügten Entwicklungs-, Konstruktions- und... - Seite 40 HAUPTSITZ PRODUKTION, VERTRIEB & SERVICE INNOVATEST Europe BV Borgharenweg 140 6222 AA Maastricht (Niederlande) Telefon: +31 43 3520060 Fax: +31 43 3631168 Email: info@innovatest-europe.com www.innovatest-europe.com...
