Inhaltszusammenfassung für BenQ MS531

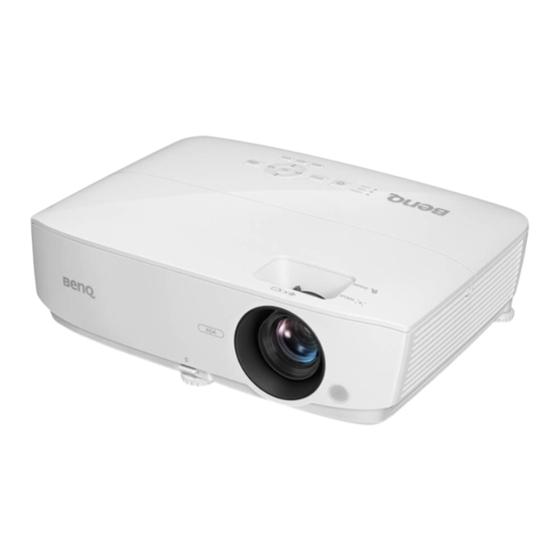

- Seite 1 MS531/MX532/MW533/TW533/MH534/ MS521H Digitaler Projektor Benutzerhandbuch V1.00...
-
Seite 2: Inhaltsverzeichnis
Inhalt Wichtige Sparmodus für die Lampe festlegen ... 43 Projektor ausschalten ......44 Sicherheitshinweise ..3 Menübedienung ........45 Einleitung ...... 7 Wartung...... 58 Projektormerkmale ........7 Pflege des Projektors......58 Lieferumfang..........8 Informationen über die Lampe.... 59 Außenansicht des Projektors ....10 Fehlerbehebung .. -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Der Projektor wurde so entwickelt und getestet, dass er die neuesten Sicherheitsnormen der Informationstechnologie erfüllt. Um jedoch die Sicherheit dieses Produkts zu gewährleisten, müssen Sie den in diesem Handbuch und auf dem Produkt vermerkten Anweisungen unbedingt Folgen leisten. Sicherheitshinweise Lesen Sie vor Inbetriebnahme Öffnen Sie immer die Blende des... - Seite 4 Sicherheitshinweise (Fortsetzung) Die Lampe wird während des Stellen Sie dieses Gerät nicht auf Betriebs extrem heiß. Lassen Sie für einen instabilen Wagen, Ständer einen Lampenwechsel zunächst den oder Tisch. Das Gerät könnte Projektor ca. 45 Minuten lang herunterfallen und schwer abkühlen, bevor Sie den beschädigt werden.
- Seite 5 Sicherheitshinweise (Fortsetzung) Stellen Sie den Projektor nicht an Blockieren Sie nicht die folgenden Standorten auf: Belüftungsöffnungen. - Orte mit unzureichender Belüftung - Stellen Sie den Projektor nicht auf oder beengtem Platz. Der Abstand eine Decke, auf Betten oder auf eine zur Wand muss mindestens 50 cm andere weiche Oberfläche.
- Seite 6 Fehlfunktionen des Projektors führen. Ist der Projektor nass geworden, ziehen Sie seinen Stecker von der Steckdose ab und wenden Sie sich telefonisch an BenQ, um den Projektor instandsetzen zu lassen. Stellen Sie sich nicht auf den Projektor und stellen Sie auch keine Gegenstände auf ihn ab.
-
Seite 7: Einleitung
• Unterstützt 3D-Funktion Verschiedene 3D-Formate machen die 3D-Funktion noch flexibler. Wenn Sie bei Darstellung der Bildtiefe eine 3D-Brille von BenQ tragen, können Sie 3D-Filme, - Videos und -Sportveranstaltungen auf eine realistischere Weise erleben. • Die Helligkeit des projizierten Bildes variiert je nach Umgebungshelligkeit sowie ausgewählten Einstellungen für Kontrast/Helligkeit des... -
Seite 8: Lieferumfang
Lieferumfang Packen Sie den Produktkarton vorsichtig aus und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Sollte eines dieser Teile fehlen, wenden Sie sich bitte an die entsprechende Verkaufsstelle. Standardzubehör Das mitgelieferte Zubehör ist für Ihre Region geeignet und kann von dem abgebildeten Zubehör abweichen. -
Seite 9: Optionales Zubehör
Optionales Zubehör Ersatzlampe Tragetasche Deckenmontagesatz 3D-Brille Einleitung 9... -
Seite 10: Außenansicht Des Projektors
Außenansicht des Projektors Externes Bedienfeld Vorder-/Oberseite (Siehe "Projektor" auf Seite 11 für Einzelheiten.) Lampenabdeckung Belüftungsöffnungen (Zuluft) Fokusring Zoomring Vorderer IR-Fernbedienungssensor Projektionsobjektiv Schnellverriegelungshebel RGB-Ausgang USB-Anschluss, Typ Mini-B RS-232-Steueranschluss RGB- (PC)/Component- Videosignaleingang (YPbPr/ YCbCr) S-Video-Eingang HDMI-Eingang Audioeingang Audioausgang Aussparung für Kensington-Schloss Rück-/Unterseite (Diebstahlschutz) Sicherheitsleiste Lüftungsöffnung (Auslass für heiße... -
Seite 11: Bedienelemente Und Funktionen Projektor
Bedienelemente und Funktionen Projektor TEMP(Temperatur)-Warnanzeige Leuchtet rot, wenn die Temperatur des Projektors zu hoch wird. Siehe "Staubfilter installieren (optionales Zubehör)" auf Seite 65 für Einzelheiten. LAMP-Lichtanzeige Zeigt den Status der Lampe an. Leuchtet oder blinkt, wenn ein Problem mit der Lampe aufgetreten ist. -
Seite 12: Deckenmontage Des Projektors
Decke fällt. Der BenQ-Deckenmontagesatz für den Projektor kann im selben Fachgeschäft erworben werden, in dem Sie Ihren BenQ-Projektor gekauft haben. BenQ empfiehlt, dass Sie außerdem ein separates Sicherheitskabel kaufen, das mit dem Kensington- Schloss kompatibel ist, und dieses ordnungsgemäß in der Öffnung für das Kensington- Schloss am Projektor und an der Grundplatte der Deckenmontagehalterung befestigen. -
Seite 13: Fernbedienung
Fernbedienung FREEZE Zeigt das projizierte Bild als Standbild an. Siehe "Bild anhalten" auf Seite 41 für Einzelheiten. Tasten Seite nach oben/unten (PAGE +/-) Bild-Nach-oben-/-Nach-unten-Pfeile, wenn über USB mit einem PC verbunden. Siehe "Seiten mit dem Projektor umblättern" auf Seite 41 für Einzelheiten. - Seite 14 15. AUTO 19. SMART ECO Legt die besten Bildzeitsteuerungen für Zeigt die Auswahlleiste für den das angezeigte Bild automatisch fest. Lampenmodus an (Normal/Sparmodus/ Siehe "Bild automatisch einstellen" auf SmartEco). Seite 28 für Einzelheiten. 20. INFO Zeigt Statusinformationen des Projektors Ton aus Schaltet die Tonausgabe des Projektors 21.
-
Seite 15: Batterie Der Fernbedienung Wechseln
Batterie der Fernbedienung wechseln Um das Batteriefach zu öffnen, drehen Sie die Fernbedienung um, so dass Sie seine Rückseite sehen, drücken Sie auf die Stelle mit Fingergriff auf dem Deckel und schieben Sie ihn in Pfeilrichtung, wie abgebildet ist. Der Deckel wird herausgeschoben. -
Seite 16: Projektor Aufstellen
Bei dieser Standortwahl wird der Projektor mit der Oberseite von der Decke nach unten hängend vor der Projektionsfläche befestigt. Verwenden Sie zur Befestigung des Projektors an der Decke den BenQ-Deckenmontagesatz von Ihrem Händler. Stellen Sie Decke vorne im Menü EINSTELLUNGEN: Standard > Projektorposition ein, nachdem Sie den Projektor eingeschaltet haben. -
Seite 17: Bevorzugte Bildgröße Für Die Projektion Einstellen
11826 12984 14143 Wenn Sie es sich bei Ihrem Projektor MS531/MX532/MS521H handelt und Sie eine 120- Zoll-Leinwand verwenden, liegt der durchschnittliche Abstand bei 5194 mm, wobei der vertikale Versatz 110 mm beträgt. Falls der gemessene Projektionsabstand 5,0 m (5000 mm) beträgt, liegt der am ehesten passende Wert in der "Projektionsabstand... - Seite 18 MW533/TW533 Das Seitenverhältnis der Leinwand beträgt 16:10 und das des projizierten Bildes 16:10 Projektionsflächengröße Projektionsabstand (mm) Vertikaler Diagonale Min. Mittelwert Max. Versatz (mm) (mm) (mm) Abstand Abstand Zoll (max. (min. Zoom) Zoom) 1168 1285 1402 1016 1335 1469 1603 1270 1077 1669 1836...
- Seite 19 Alle Messungen sind Näherungswerte und können von den tatsächlichen Größen abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, empfiehlt BenQ, Projektionsgröße und -abstand vor der permanenten Montage mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften dieses Projektors zu berücksichtigen. So können Sie die ideale Montageposition ermitteln, die für Ihren Montagestandort am besten geeignet...
-
Seite 20: Verbindungen
Verbindungen Für den Anschluss einer Signalquelle an den Projektor müssen Sie Folgendes tun: Schalten Sie vor dem Anschluss alle Geräte aus. Verwenden Sie die richtigen Signalkabel für die jeweilige Quelle. Stellen Sie sicher, dass die Kabel fest angeschlossen sind. VGA-Kabel VGA-zu-DVI-A-Kabel USB-Kabel HDMI-Kabel... -
Seite 21: Computer Oder Monitor Anschließen
• Für die obigen Anschlüsse sind einige Kabel eventuell nicht im Lieferumfang des Projektors enthalten (siehe "Lieferumfang" auf Seite 8). Es sind jedoch handelsübliche Kabel von Elektrofachgeschäften. • Details zu den Anschlussmethoden sind auf den Seiten 21-25 angegeben. • Beachten Sie zur Kombination einer aktiven Audioeingangsquelle die Markierungen in der Abbildung. -
Seite 22: Geräte Mit Videoquelle Anschließen
Wenn Ihr Monitor alternativ mit einem DVI-Eingang ausgestattet ist, nehmen Sie ein VGA-zu-DVI-A-Kabel zur Hand und schließen ein Ende dieses Kabels an den DVI- Eingang des Monitors an. Verbinden Sie das andere Ende des Kabels verbinden Sie mit dem MONITOR OUT-Anschluss des Projektors. -
Seite 23: Hdmi-Eingangsgerät Anschließen
HDMI-Eingangsgerät anschließen Der Projektor ist mit einem HDMI-Eingang ausgestattet, an den Sie ein Gerät mit HDMI- Quelle wie DVD-Player, DTV-Empfänger oder ein Anzeigegerät anschließen können. HDMI (High-Definition Multimedia Interface) unterstützt eine unkomprimierte Videodatenübertragung zwischen kompatiblen Geräten wie DTV-Empfängern, DVD- Playern und Anzeigegeräten über eine einzige Kabelverbindung. HDMI sorgt für digitalen Video- und Hörgenuss in Reinform. -
Seite 24: Gerät Mit Component-Videoquelle Anschließen
Gerät mit Component-Videoquelle anschließen Schauen Sie bei Ihrem Gerät mit Videoquelle nach, ob ungenutzte Component- Videoausgänge zur Verfügung stehen: • Falls ja, können Sie mit diesem Ablauf fortfahren. • Andernfalls müssen Sie neu überdenken, welche Methode für den Anschluss an das Gerät in Frage kommt. Projektor an ein Gerät mit Component-Videoquelle anschließen: Nehmen Sie ein Component-Video-zu-VGA-Adapterkabel (D-Sub) zur Hand und verbinden Sie das Ende mit den 3 Cinchsteckern (RCA) mit den Component-... -
Seite 25: Gerät Mit S-Video-/Composite-Quelle Anschließen
Gerät mit S-Video-/Composite-Quelle anschließen Schauen Sie bei Ihrem Gerät mit Videoquelle nach, ob ein ungenutzter SVideo-/ Composite-Videoausgang zur Verfügung steht: • Sind beide Anschlüsse vorhanden, nehmen Sie bitte den S-Videoausgang für die Verbindung, da der S-Videoanschluss eine bessere Bildqualität als der Videoanschluss liefert. -
Seite 26: Bedienung
Bedienung Projektor einschalten Verbinden Sie den Projektor über die Netzleitung mit einer Steckdose. Schalten Sie die Steckdose ein (sofern ein Schalter vorhanden ist). Vergewissern Sie sich, dass die POWER-Lichtanzeige am Projektor nach der Stromzufuhr orange leuchtet. • Bitte verwenden Sie nur Originalzubehör (z. -
Seite 27: Projiziertes Bild Einstellen
Wenn Sie den Projektor zum ersten Mal einschalten, wählen Sie zunächst Ihre OSD- Sprache mit Hilfe der Anweisungen auf dem Bildschirm. Wenn Sie zur Eingabe eines Passworts aufgefordert werden, drücken Sie die Pfeiltasten, um ein sechsstelliges Passwort einzugeben. Siehe "Passwortfunktion verwenden"... -
Seite 28: Integriertes Testmuster Aktivieren
Bild automatisch einstellen Es kann vorkommen, dass Sie die Bildqualität optimieren müssen. Drücken Sie dazu AUTO am Projektor oder auf der Fernbedienung. Innerhalb von 3 Sekunden stellt die integrierte Funktion für intelligente, automatische Einstellung die Werte für Frequenz und Takt auf die optimale Bildqualität ein. -
Seite 29: Schrägposition Korrigieren
Bildgröße und -schärfe fein einstellen Passen Sie die Größe des projizierten Bildes mit dem Zoomring nach Wunsch an. Stellen Sie dann durch Drehen des Fokusrings die Bildschärfe ein. Schrägposition korrigieren Bei einer Schrägposition ist das projizierte Bild entweder oben oder unten deutlich breiter. Dies tritt auf, wenn der Projektor nicht senkrecht zur Projektionsfläche ausgerichtet ist. -
Seite 30: Menüs Verwenden
Menüs verwenden Der Projektor ist mit Bildschirmmenüs (OSD) versehen, über die Sie verschiedene Anpassungen und Einstellungen vornehmen können. Es folgt ein Überblick über das OSD-Menü. Hauptmenüsymbol Hauptmenü Markierung Status Untermenü Drücken Sie MENU, um zur vorherigen Seite zurückzukehre Aktuelles n oder um das Eingangssignal Menü... -
Seite 31: Projektor Absichern
Projektor absichern Mit einem Sicherheitskabelschloss Damit der Projektor nicht gestohlen wird, muss er an einem sicheren Ort aufgestellt werden. Andernfalls kaufen Sie ein Schloss, z. B. ein Kensington-Schloss, um den Projektor absichern. Eine Öffnung zum Anschluss eines Kensington-Schlosses befindet sich an der Rückseite des Projektors. -
Seite 32: Wenn Sie Das Passwort Vergessen Haben
Projektor zeigt eine kodierte Zahl auf der Projektionsfläche an. Notieren Sie diese Zahl und schalten Sie den Projektor aus. Wenden Sie sich an Ihr BenQ-Servicecenter vor Ort, um die Zahl zu dekodieren. Sie werden eventuell aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors berechtigt sind. -
Seite 33: Passwort-Funktion Deaktivieren
Sie haben dem Projektor erfolgreich ein neues Passwort zugewiesen. Vergessen Sie nicht, beim nächsten Einschalten des Projektors das neue Passwort einzugeben. Um das OSD zu verlassen, drücken Sie auf MENU. Passwort-Funktion deaktivieren Um den Passwortschutz zu deaktivieren, kehren Sie zum Menü EINSTELLUNGEN: Erweitert >... -
Seite 34: Bild Vergrößern Und Nach Details Suchen
• Welche Optionen im Bildmodus verfügbar sind, richtet sich nach der Art des Eingangssignals. Siehe "Bildmodus auswählen" auf Seite 36 für Einzelheiten. Um optimale Anzeigeergebnisse zu erzielen, sollten Sie ein Eingangssignal auswählen und verwenden, das diese Auflösung ausgeben kann. Andere Auflösungen werden vom Projektor entsprechend der Einstellung für das Bildformat angepasst, wobei es zu Bidverzerrungen oder unschärferen Bilder kommen kann. -
Seite 35: Bildformat Wählen
Wenn Sie das Bild verkleinern möchten, drücken Sie OK, um zur Vergrößern/ Verkleinern-Funktion zurückzukehren, und drücken Sie dann AUTO, um die ursprüngliche Größe des Bildes wiederherzustellen. Sie können auch wiederholt drücken, bis die ursprüngliche Größe wiederhergestellt wurde. Das Bild kann nur navigiert werden, nachdem es vergrößert wurde. Sie können das Bild weiter vergrößern, um noch mehr Details anzuzeigen. -
Seite 36: Bildqualität Optimieren
16:10: Skaliert ein Bild so, dass es in der Mitte der Projektionsfläche in einem Bildformat von 16:10 projiziert wird. Diese Einstellung eignet sich vor allem für Bilder, die bereits im Format von 16:10 vorliegen, z. B. HDTV), da sich bei solchen Bildern keine Änderung des Formats ergibt. -
Seite 37: Wandfarbe Verwenden
Drücken Sie , um einen Bildmodus auszuwählen, der Ihren Bedürfnissen am ehesten entspricht. Wählen Sie mit das gewünschte Untermenüelement zum Ändern aus, und passen Sie den Wert dann mit an. Details hierzu finden Sie unten unter "Bildqualität in den Benutzermodi fein abstimmen". -
Seite 38: Wahl Einer Farbtemperatur
stärkere Helligkeit auf Mitteltonbildern, die in Videos und Naturszenen häufig vorkommen; der Projektor gibt dann Bilder in realistischeren und naturgetreueren Farben wieder. Wenn Sie Bilder in dieser Qualität wünschen, wählen Sie Ein. Wenn Sie dies nicht benötigen, wählen Sie Aus. Wenn Aus ausgewählt ist, steht die Funktion Farbtemperatur nicht zur Verfügung. - Seite 39 jedes Bild auf der Disc auf die Projektionsfläche projizieren und dann das Menü 3D- Farbverwaltung aufrufen, um Änderungen vorzunehmen. Einstellungen ändern: Rufen Sie das Menü BILD auf und markieren Sie 3D-Farbverwaltung. Drücken Sie OK und die Seite 3D-Farbverwaltung wird angezeigt. Markieren Sie Primärfarben, und drücken Sie , um eine Farbe aus Rot, Gelb, Grün, Zyan, Blau und Magenta auszuwählen.
-
Seite 40: Präsentations-Timer Einstellen
Präsentations-Timer einstellen Der Präsentations-Timer kann die verbleibende Präsentationszeit anzeigen, um Ihnen das Zeitmanagement während Präsentationen zu erleichtern. Gehen Sie wie folgt vor, um diese Funktion zu nutzen: Rufen Sie das EINSTELLUNGEN: Standard > Präsentations-Timer-Menü auf, zeigen Sie mit OK die Präsentations-Timer-Seite an. Markieren Sie Timer-Intervall, wählen Sie den Timerzeitraum mit . -
Seite 41: Seiten Mit Dem Projektor Umblättern
Seiten mit dem Projektor umblättern Wenn Sie Seiten mit dem Projektor umblättern möchten, schließen Sie den Projektor über ein USB- Kabel an den PC oder Notebook an. Nun können Sie die entsprechende Software (am angeschlossenen PC) über die Tasten PAGE +/- auf der Fernbedienung bedienen, sofern diese Software auf Seite-Nach-oben/-unten-Befehle reagiert (wie Microsoft PowerPoint). -
Seite 42: Betrieb In Höhenlagen
Betrieb in Höhenlagen Wir empfehlen den Höhenmodus, wenn Sie sich bei Temperaturen zwischen 0 und 35 °C in Höhen zwischen 1500 und 3000 m über dem Meeresspiegel aufhalten. Verwenden Sie den Höhenmodus nicht, wenn die Höhe des Ortes zwischen 0 und 1500 m und die Temperatur zwischen 0 und 35 °C liegt. -
Seite 43: Menüanzeige Des Projektors Personalisieren
Menüanzeige des Projektors personalisieren Die OSD-Menüs können ganz nach Ihren persönlichen Vorlieben eingerichtet werden. Die folgenden Einstellungen haben keine Auswirkungen auf die Projektionseinstellungen, den Betrieb oder die Leistung. • Menü-Anzeigezeit im Menü EINSTELLUNGEN: Standard > Menüeinstellungen stellt die Dauer ein, die das OSD nach dem letzten Tastendruck angezeigt wird. -
Seite 44: Projektor Ausschalten
Projektor ausschalten Zum Einschalten des Projektors drücken Sie POWER am Projektor oder OFF auf der Fernbedienung und eine Bestätigungsmeldung wird angezeigt. Wenn Sie die Meldung nicht innerhalb einiger Sekunden bestätigen, wird sie wieder ausgeblendet. Drücken Sie POWER am Projektor oder OFF auf der Fernbedienung noch einmal. -
Seite 45: Menübedienung
Menübedienung Menüsystem Beachten Sie, dass die OSD-Menüs je nach ausgewähltem Signaltyp variieren. Hauptmenü Untermenü Optionen Aus/Hellgelb/Rosa/Hellgrün/Blau / Wandfarbe Schultafel Bildformat Auto/Real/4:3/16:9/16:10 Schrägposition Position Phase H-Größe Digitaler Zoom DISPLAY Auto/Oben-Unten/Frame 3D-Modus Sequential/Frame-Packing/Side By Side/Aus 3D-Synchr. Deaktiviert/Umkehren Umkehren 3D-Einstellungen 3D-Einstellungen 1/3D-Einstellungen speichern 2/3D-Einstellungen 3 3D-Einstellungen 3D-Einstellungen 1/3D-Einstellungen... - Seite 46 Hell/Präsentation/sRGB/Kino/(3D)/Benutzer 1/ Bildmodus Benutzer 2 Referenzmodus Hell/Präsentation/sRGB/Kino/(3D)/ Helligkeit Kontrast Farbe Farbton Bildschärfe Brilliant Color Ein/Aus Farbtemperatur Kühl/Normal/Warm BILD R Verstärkung /G Verstärkung /B Farbtemperatur Verstärkung /R Versatz /G Versatz/ Feineinstellung B Versatz Primärfarben R/G/B/C/M/Y Farbton Farbverwaltung Sättigung Zunahme Bildeinstellung Aktuell/Alle/ zurücksetzen Abbrechen Schnelle Auto-Suche...
- Seite 47 Ein/Aus Betriebseinstellungen Neustart Deaktiviert/5 min/10 min/ Timer 15 min/20 min/25 min/30 min Deaktiviert/30 min/1 Std/2 Sleeptimer Std /3 Std /4 Std /8 Std /12 Filtertimer zurücksetzen Zurücksetzen/Abbrechen (optional) Bedientastenfeldsper Ein/Aus Ja/Nein Hintergrundfarbe BenQ/Schwarz /Blau /Violett Startbild BenQ/Schwarz /Blau Bedienung 47...
- Seite 48 Höhenmodus Ein/Aus Ja/Nein Lüftergeschwindigkei Hoch/Normal Ja/Nein tsmodus Ton aus Ein/Aus Audioeinstellungen Lautstärke 0~10 Ton Ein/Aus Ein/Aus Normal/Sparmodus/ Lampenmodus SmartEco Lampeneinstellungen Lampentimer Zurücksetzen/Abbrechen zurücks. Entsprechende Lampenstunden Passwort ändern EINSTELL Sicherheitseinstell. Sicherheitseinstell UNGEN: Einschaltsperre ungen ändern Erweitert 2400/4800/9600/14400/ Baudrate 19200/ 38400/57600/115200 Testmuster Ein/Aus Verd.
-
Seite 49: Beschreibungen Der Einzelnen Menüs
Beschreibungen der einzelnen Menüs • Die in dieser Anleitung (insbesondere auf den Seiten 49 - 57) angegebenen Standardwerte dienen lediglich der Bezugnahme. Diese Werte können sich im Zuge der Produktverbesserung ändern. FUNKTION BESCHREIBUNG Korrigiert die Farbe des projizierten Bildes, wenn die Wandfarbe Projektionsfläche nicht weiß... - Seite 50 FUNKTION BESCHREIBUNG Der Projektor ist mit einer 3D-Synchronisierungsfunktion ausgestattet, mit der Sie 3D-Filme, Videos und Sportereignisse auf realistischere Weise genießen können, da nun auch räumliche Tiefe mit ins Spiel kommt. Zum Betrachten der 3D-Bilder benötigen Sie eine 3D-Brille. 3D-Modus Die Standardeinstellung ist Auto und der Projektor wählt bei Erkennung von 3D-Inhalten automatisch ein geeignetes 3D-Format.
- Seite 51 FUNKTION BESCHREIBUNG Mittels der vordefinierten Bildmodi können Sie die Einrichtung des Bildmodus Projektorbildes für Ihren Eingangssignaltyp optimieren. Siehe "Bildmodus auswählen" auf Seite 36 für Einzelheiten. Zur Auswahl eines Bildmodus zur optimalen Bilddarstellung und zur Feinabstimmung des Bildes mit den Optionen unten auf Referenzmodus derselben Seite.
-
Seite 52: Hdmi-Bereich
FUNKTION BESCHREIBUNG Siehe "Brilliant Color einstellen" auf Seite 37 für Einzelheiten. Brilliant Color Siehe "Wahl einer Farbtemperatur" auf Seite 38 für Einzelheiten. Farbtemperatur Siehe "Bevorzugte Farbtemperatur einstellen" auf Seite 38 für Farbtemperatur Einzelheiten. Feineinstellung Siehe "3D-Farbverwaltung" auf Seite 38 für Einzelheiten. Farbverwaltung Siehe "Aktuellen oder alle Bildmodi rücksetzen"... -
Seite 53: Menüeinstellungen
FUNKTION BESCHREIBUNG Dieser Timer hilft Ihnen, Ihren Vortrag innerhalb eines Präsentations- bestimmten Zeitraums zu beenden. Siehe "Präsentations- Timer Timer einstellen" auf Seite 40 für Einzelheiten. Legt die Sprache für die OSD-Menüs fest. Siehe "Menüs Sprache verwenden" auf Seite 30 für Einzelheiten. Der Projektor kann an der Decke eines Raumes oder hinter einer Projektionsfläche mit einem oder mehreren Spiegeln Projektorposition... - Seite 54 Ermöglicht die Auswahl einer Hintergrundfarbe, die angezeigt wird, Hintergrundf wenn der Projektor kein Signal empfängt. Es stehen vier Optionen arbe zur Auswahl: BenQ-Logo, Schwarz , Blau oder Violett. Hiermit können Sie festlegen, welches Logo-Bild beim Einschalten des Startbild Projektors angezeigt wird. Es stehen drei Optionen zur Auswahl: BenQ-Logo, schwarzer Bildschirm oder blauer Bildschirm.
-
Seite 55: Audioeinstellungen
FUNKTION BESCHREIBUNG Ein Modus für den Betrieb in Höhenlagen. Siehe "Betrieb in Höhenmodus Höhenlagen" auf Seite 42 für Einzelheiten. Wählen Sie Hoch, wenn ein Staubfilter im Projektor Lüftergeschwindigk installiert ist. Siehe "Staubfilter installieren (optionales eitsmodus Zubehör)" auf Seite 65 für Einzelheiten. Ruft das Menü... -
Seite 56: Untertitel
FUNKTION BESCHREIBUNG Verd. Untert. aktiviert Aktiviert die Funktion durch Auswahl von Ein, wenn das ausgewählte Eingangssignal verdeckte Untertitel überträgt. • Untertitel: Die Bildschirmanzeige von Dialogen, Erzählungen und Soundeffekten in TV-Sendungen und Videos, die verdeckt sind Verd. (und in der Regel in Fernsehprogrammen mit "CC" Untertitel gekennzeichnet sind). - Seite 57 FUNKTION BESCHREIBUNG Zeigt die native Auflösung des Projektors an. Native Auflösung Quelle Zeigt die aktuelle Signalquelle an. Bildmodus Zeigt den ausgewählten Modus im Menü BILD an. Auflösung Zeigt die unterstützte Auflösung des Eingangssignals an. Lampenmodus Aktueller Zeigt den aktuellen Lampenmodus. Systemstatus 3D Format Zeigt den aktuellen 3D-Modus.
-
Seite 58: Wartung
Wartung Pflege des Projektors Der Projektor benötigt nur wenig Wartung. Lediglich das Objektiv und das Gehäuse sollten Sie in regelmäßigen Abständen reinigen. Entfernen Sie außer der Lampe keine Bauteile des Projektors. Wenden Sie sich an Ihren Händler, wenn andere Teile ersetzt werden müssen. Objektiv reinigen Reinigen Sie das Objektiv, wenn sie Schmutz oder Staub auf seiner Oberfläche bemerken. -
Seite 59: Informationen Über Die Lampe
Informationen über die Lampe Lampenstunden erkunden Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lampe vom integrierten Timer automatisch (in Stunden) berechnet. Die entsprechenden Lampenstunden werden anhand folgender Formel berechnet: Lampennutzungszeit = (x+y+z) Stunden, wenn Zeit im Normal-Modus = x Stunden Zeit im Sparmodus = y Stunden Zeit im SmartEco-Modus = z Stunden Entsprechende Lampenstunden =... - Seite 60 Die Definition der Lampenmodi können Sie der folgenden Tabelle entnehmen. Lampenmodus Beschreibung Normal Zeigt die volle Lampenhelligkeit an Verringert die Helligkeit zur Verlängerung der Lampenlebenszeit Sparmodus und erhöht die Lüftergeräusche Stellt die Lampenleistung je nach Helligkeitsstufe des Inhalts SmartEco automatisch ein Einstellungen Autom.
- Seite 61 Zeit des Lampenwechsels Wenn die Lampenanzeige rot leuchtet oder zeitgemäß eine Meldung erscheint, die einen Lampenwechsel empfiehlt, dann setzen Sie eine neue Lampe ein oder wenden Sie sich an Ihren Händler. Eine alte Lampe kann den Betrieb des Projektors stören und in manchen Fällen könnte sie sogar explodieren.
-
Seite 62: Lampe Auswechseln (Nur Für Servicepersonal!)
Diese Lampe enthält Quecksilber. Entsorgen Sie diese Lampe gemäß den örtlichen Vorschriften für Sondermüll. • Um eine optimale Leistung des Projektors zu gewährleisten, wird empfohlen, dass Sie eine BenQ-Projektorlampe für den Lampenersatz erwerben. • Achten Sie auf eine gute Belüftung, wenn Sie zerbrochene Lampen handhaben. - Seite 63 Nehmen Sie die Lampe heraus, indem Sie (a) die Abdeckung zur Seite des Projektors schieben und (b) die Abdeckung abheben. • Schalten Sie das Gerät nicht ein, wenn die Lampenabdeckung abgenommen ist. • Stecken Sie Ihre Finger nicht zwischen Lampe und Projektor hinein.
-
Seite 64: Lampentimer Zurücksetzen
Schieben Sie die Lampenabdeckung wieder auf. Ziehen Sie die Schraube an, mit der die Lampenabdeckung befestigt wird. • Eine lose Schraube kann zu einer schlechten Verbindung und damit zu Fehlfunktionen führen. • Ziehen Sie die Schraube nicht zu fest an. Starten Sie den Projektor neu. -
Seite 65: Staubfilter Installieren (Optionales Zubehör)
Staubfilter installieren (optionales Zubehör) Der Staubfilter ist optionales Zubehör, das je nach Region variiert. Installieren Sie den Staubfilter entsprechend der Abbildung. Richten Sie den Staubfilter an den Pfeilpositionen aus, drücken Sie ihn dann fest gegen den Projektor. Drücken Sie die Haken, bis sie hörbar einrasten. Schalten Sie den Projektor ein, drücken Sie MENU, rufen Sie EINSTELLUNGEN: Erweitert >... - Seite 66 Anzeigen Licht Status & Beschreibung POWER TEMP LAMP Systemmeldung Orange Bereitschaftsmodus Blinkt grün Einschalten Grün Normaler Betrieb Blinkt orange Normale Abkühlung beim Abschalten Blinkt rot Blinkt rot Blinkt rot Download Grün CW-Start fehlgeschlagen Einbrennen-Meldungen Grün Einbrennen ein Grün Grün Grün Einbrennen aus Fehlermeldungen der Lampe Lampe 1-Fehler im Normalbetrieb...
-
Seite 67: Fehlerbehebung
Fehlerbehebung Der Projektor schaltet sich nicht ein. Ursache Korrekturmaßnahme Stecken Sie den Stecker der Netzleitung in den Netzanschluss am Projektor und dann in eine Die Netzleitung liefert keinen Strom. Steckdose. Ist die Steckdose mit einem Schalter versehen, achten Sie darauf, dass er eingeschaltet ist. -
Seite 68: Technische Daten
Technische Daten Änderungen aller technischen Daten sind vorbehalten. Optische Daten Ausgänge Auflösung RGB-Ausgang MS531/MS521H: 800 x 600 SVGA D-Sub, 15-polig (weiblich) x 1 MX532: 1024 x 768 XGA Lautsprecher MW533/TW533: 1280 x 800 WXGA (Stereo) 2 Watt x 1 Steuerung... -
Seite 69: Abmessungen
Abmessungen 332,4 mm (B) x 99 mm (H) x 241,3 mm (T) 332,4 Deckenmontage Deckenmontageschraube: M4 (max. L = 25 mm; min. L = 20 mm) Einheit: mm 60,6 89,1 166,2 332,4 Technische Daten 69... -
Seite 70: Timingtabelle
1024 x 768 XGA_85 84,997 68,667 94,500 XGA_120 (Reduced 119,989 97,551 115,5 ◎ Blanking) 1152 x 864 1152 x 864_75 67,5 BenQ- 1024 x 576 Notebook- 35,82 46,966 Timing BenQ- 1024 x 600 Notebook- 64,995 41,467 51,419 Timing 1280 x 720_60 74,250 ◎... -
Seite 71: Unterstütztes Timing Für Component-Ypbpr-Eingang
XGA_70 70,069 56,476 75,000 XGA_75 75,029 60,023 78,750 1024 x 768 XGA_85 84,997 68,667 94,500 XGA_120 (Reduced 119,989 97,551 115,5 ◎ Blanking) 1152 x 864 1152 x 864_75 67,5 BenQ- 1024 x 576 Notebook- 35,82 46,966 Timing Technische Daten 71... - Seite 72 BenQ- 1024 x 600 Notebook- 64,995 41,467 51,419 Timing 1280 x 720 1280 x 720_60 74,250 ◎ ◎ ◎ 1280 x 768 1280 x 768_60 59,87 47,776 79,5 ◎ ◎ ◎ WXGA_60 59,81 49,702 83,500 ◎ ◎ ◎ WXGA_75 74,934...
-
Seite 73: Unterstütztes Timing Bei Videoeingang
Unterstütztes Timing bei Videoeingang Horizontal- Vertikalfre- Pixelfre- Timing Auflösung frequenz quenz (Hz) quenz (MHz) (kHz) 720 (1440) x 480i 15,73 59,94 ◎ 480p 720 x 480 31,47 59,94 ◎ 720 (1440) x 576i 15,63 576p 720 x 576 31,25 720/50p 1280 x 720 37,5 74,25... -
Seite 74: Informationen Zu Garantie Und Copyright
Für die Geltendmachung von Garantieansprüchen ist der Nachweis des Kaufdatums erforderlich. Falls bei diesem Produkt während des Garantiezeitraums Fehler auftreten, besteht die einzige Verpflichtung von BenQ und Ihr ausschließliches Recht im Austausch der defekten Teile (einschließlich der Arbeitszeit). Wenn Sie Garantieleistungen in Anspruch nehmen möchten, informieren Sie umgehend den Fachhändler, bei dem Sie das...
