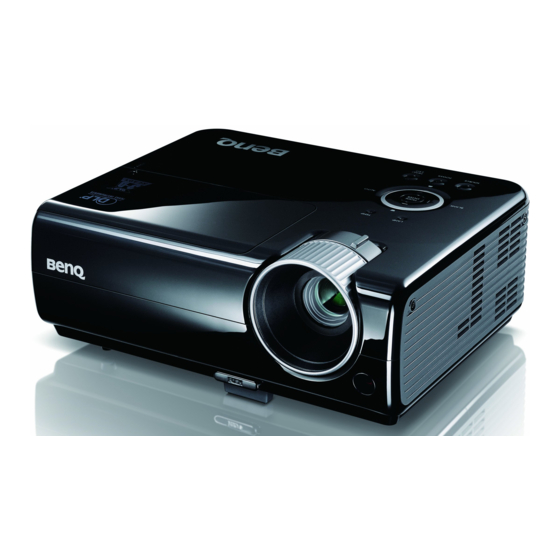

BenQ MS510 Benutzerhandbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für BenQ MS510
Inhaltszusammenfassung für BenQ MS510
- Seite 1 MS510/MX511 Digitalprojektor Benutzerhandbuch Willkommen...
-
Seite 2: Inhaltsverzeichnis
Inhalt Wichtige Lautstärke anpassen ......41 Menüanzeige des Projektors persönlich Sicherheitshinweise.....3 einrichten..........42 Einleitung ......7 Projektor ausschalten......42 Menübedienung ........43 Projektormerkmale ....... 7 Wartung ......55 Lieferumfang.......... 8 Außenansicht des Projektors ....9 Pflege des Projektors ......55 Bedienelemente und Funktionen ..10 Lampeninformationen......56 Projektor aufstellen...14 Fehleranalyse.....62 Standort auswählen ...... -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produkts zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen. - Seite 4 Sicherheitshinweise (Fortsetzung) Die Lampe wird während des Sorgen Sie für einen sicheren und Betriebs extrem heiß. Lassen Sie bei stabilen Stand des Geräts. einem Lampenwechsel zunächst den Andernfalls kann es herunterfallen Projektor ca. 45 Minuten lang und beschädigt werden. abkühlen, bevor Sie das Lampenelement entfernen.
- Seite 5 Sicherheitshinweise (Fortsetzung) Stellen Sie den Projektor nicht an Blockieren Sie nicht die folgenden Standorten auf: Belüftungsöffnungen. - Orte mit unzureichender Belüftung oder - Stellen Sie den Projektor nicht auf eine unzureichendem Platz. Der Abstand zur Decke, auf Bettzeug oder auf eine andere Wand muss mindestens 50 cm betragen, weiche Oberfläche.
- Seite 6 Fehlfunktionen des Projektors führen. Wenn eine Flüssigkeit in den Projektor eingedrungen ist, trennen Sie das Netzkabel von der Steckdose, und setzen Sie sich mit BenQ in Verbindung, um einen Wartungstermin zu vereinbaren. Treten Sie nicht auf den Projektor, und stellen Sie nichts auf das Gerät.
-
Seite 7: Einleitung
Einleitung Projektormerkmale Der Projektor vereint optische Hochleistungsprojektion und benutzerfreundliches Design und bietet daher hohe Zuverlässigkeit und optimale Bedienbarkeit. Der Projektor bietet die folgenden Leistungsmerkmale. • Wandfarben-Korrekturfunktion zur Projektion auf Oberflächen in unterschiedlichen Farben • Schnelle automatische Suche zur schnelleren Erkennung von Signalen •... -
Seite 8: Lieferumfang
Lieferumfang Packen Sie den Inhalt vorsichtig aus und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Wenn von diesen Teilen etwas fehlt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. Standardzubehör Das mitgelieferte Zubehör ist für Ihr Land geeignet und kann von dem abgebildeten Zubehör abweichen. -
Seite 9: Außenansicht Des Projektors
Außenansicht des Projektors Externes Bedienfeld Vorder-/Oberseite (Siehe "Projektor" auf Seite 10 für Einzelheiten.) Lampenabdeckung Zoomring Fokusring Objektivlinsenkappe Lüftungsöffnung (Auslass für heiße Luft) Front-Infrarotsensor Projektionsobjektiv Schnellverriegelungstaste RGB- (PC)/Component-Eingang (YPbPr/ YCbCr) RGB-Ausgang S-Video-Eingang HDMI-Eingang USB-Eingang Rück-/Unterseite RS-232-Steuerungsanschluss Audioeingang Netzkabelanschluss Videoeingang Aussparung für Kensington-Schloss (Diebstahlschutz) Audioausgang Deckenmontageöffnungen... -
Seite 10: Bedienelemente Und Funktionen
Bedienelemente und Funktionen Projektor Mode/Enter Zur Auswahl des gewünschten Bildmodus. Siehe "Bildmodus auswählen" auf Seite 34 für weitere Einzelheiten. Zum Aktivieren eines im OSD- Bildschirmmenü ausgewählten Menüelementes. Siehe "Menüs verwenden" auf Seite 27 für weitere Einzelheiten. Source (Quelle) Zeigt die Quellenauswahlleiste an. Siehe "Eingangssignal wechseln"... - Seite 11 Befestigung mit falschen/zu kurzen Schrauben von der Decke fällt. Der BenQ-Deckenmontagesatz für den Projektor ist im selben Fachgeschäft erhältlich, in dem Sie auch den BenQ-Projektor erworben haben. BenQ empfiehlt, dass Sie außerdem ein separates, mit dem Kensington-Schloss kompatibles Sicherheitskabel kaufen und dieses ordnungsgemäß in der Aussparung für das Kensington-Schloss am Projektor und an der Grundplatte des Deckenmontagegestells anbringen.
-
Seite 12: Fernbedienung
Fernbedienung Volume (Lautstärke) +/- Zum Einstellen der Lautstärke. Siehe "Klang anpassen" auf Seite 41 für weitere Einzelheiten. Menu/Exit Aktiviert das OSD (On-Screen Display)- Menü. Geht zum vorherigen OSD-Menü zurück, schließt das Menü und speichert die Menüeinstellungen. Siehe "Menüs verwenden" auf Seite 27 für weitere Einzelheiten. -
Seite 13: Batterie Der Fernbedienung Auswechseln
Timer On Timer Setup Aktiviert den OSD-Timer oder zeigt ihn Dient der direkten Eingabe von entsprechend Ihrer Timereinstellungen Timereinstellungen. Siehe "Präsentations- an. Siehe "Präsentations-Timer einstellen" Timer einstellen" auf Seite 38 für weitere auf Seite 38 für weitere Einzelheiten. Einzelheiten. Der Sensor für die Infrarot (IR)-Fernbedienung befindet sich auf der Vorderseite des Projektors. -
Seite 14: Projektor Aufstellen
Bei dieser Variante wird der Projektor mit der Oberseite nach unten vor der Leinwand an der Decke befestigt. Beachten Sie, dass für diese Variante eine spezielle Leinwand für rückwärtige Projektion sowie der BenQ- Deckenmontagesatz erforderlich ist. Stellen Sie Decke hinten im Menü EINSTELLUNGEN: Standard >... -
Seite 15: Bildgröße Einstellen
Bildes und des vertikalen Versatzes berücksichtigen, die in direkter Relation zum Projektionsabstand stehen. Damit Sie die ideale Position für Ihren Projektor besser bestimmen können, stellt BenQ eine Tabelle mit Leinwandgrößen für das 4:3-Bildformat bereit. berücksichtigen: der horizontale Abstand von der Mitte der Leinwand (Projektionsabstand) und die Höhe des vertikalen Versatzes des Projektors vom horizontalen Rand der Leinwand (Versatz). -
Seite 16: Position Des Projektors Bei Einer Bestimmten Leinwandgröße Bestimmen
Position des Projektors bei einer bestimmten Leinwandgröße bestimmen Ermitteln Sie Ihre Leinwandgröße. Schauen Sie sich die Tabelle auf Seite an, suchen Sie den am ehesten zu Ihrer Projektionsflächengröße passenden Wert aus den mit "Projektionsflächengröße" bezeichneten Spalten heraus. Verwenden Sie diesen Wert und sehen Sie in dieser Zeile rechts nach, um den entsprechenden Wert für den durchschnittlichen Abstand zur Leinwand in der Spalte "Durchschnitt"... -
Seite 17: Projektionsgrößen
13200 Aufgrund von Unterschieden in den optischen Komponenten können diese Zahlen um 3% abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, empfiehlt BenQ, vor dem Anbringen Projektionsgröße und -abstand mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften des jeweiligen Projektors zu berücksichtigen. So können Sie die ideale Montageposition für Ihre spezielle Raumsituation ermitteln. -
Seite 18: Verbindungen
Verbindungen Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor: Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen. Verwenden Sie für jede Quelle das passende Kabel. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben. •... -
Seite 19: Computer Oder Monitor Anschließen
Computer oder Monitor anschließen Computer anschließen Der Projektor kann an IBM®-kompatible und Macintosh®-Computer angeschlossen werden. Zum Anschließen an ältere Versionen von Macintosh-Computern wird ein Macintosh-Adapter benötigt. Projektor an einen Notebook- oder Desktop-Computer anschließen: Schließen Sie das eine Ende des mitgelieferten VGA-Kabels an den D-Sub-Ausgang des Computers an. -
Seite 20: Geräte Als Videoquelle Anschließen
Geräte als Videoquelle anschließen Für den Anschluss des Projektors an ein Gerät, das als Videoquelle dienen soll, wird nur eine der obigen Anschlussmethoden benötigt, allerdings bietet jede davon im Hinblick auf die Videoqualität ein anderes Niveau. Meistens hängt die gewählte Methode von der Verfügbarkeit passender Ausgänge am Projektor und der Videoquelle ab.Die Methoden sind im Folgenden beschrieben: Anschluss-... -
Seite 21: An Hdmi-Quellen Anschließen
An HDMI-Quellen anschließen Der Projektor ist mit einem HDMI-Eingang ausgestattet, an den Sie HDMI-Quellen wie DVD-Player, DTV-Empfänger oder ähnliche Geräte anschließen können. HDMI (High-Definition Multimedia Interface) ermöglicht unkomprimierte Videodatenübertragung zwischen kompatiblen Geräten wie DTV-Empfängern, DVD- Playern und Anzeigegeräten über eine einzige Kabelverbindung. HDMI sorgt für reinsten, digitalen Audio- und Videogenuss. -
Seite 22: Component-Video-Quellgerät Anschließen
Component-Video-Quellgerät anschließen Schauen Sie nach, ob ungenutzte Component-Videoausgänge an Ihrem externen Videogerät zur Verfügung stehen: • Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren. • Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des Gerätes in Frage kommt. So schließen Sie den Projektor an ein Component-Video-Gerät an: Nehmen Sie ein Component-zu-VGA-Adapterkabel (D-Sub) zur Hand, verbinden Sie das Ende mit den drei Cinchsteckern mit den Component-Videoausgängen des... -
Seite 23: S-Video-/Composite-Quellen Anschließen
S-Video-/Composite-Quellen anschließen Schauen Sie nach, ob ungenutzte S-Video/Composite-Videoausgänge an Ihrem externen Videogerät zur Verfügung stehen: • Wenn beide Anschlussmöglichkeiten zur Verfügung stehen, nutzen Sie bitte den S- Video-Ausgang, da dieser Ausgang eine bessere Bildqualität als der Videoausgang liefert. • Wenn nur ein Ausgang zur Verfügung steht, führen Sie bitte ebenfalls die weiteren Schritte aus. -
Seite 24: Bedienung
Bedienung Projektor einschalten Verbinden Sie den Projektor über das Netzkabel mit einer Steckdose. Schalten Sie die Steckdose ein (sofern ein Schalter vorhanden ist). Vergewissern Sie sich, dass die Stromanzeige POWER (Kontrollleuchte) am Projektor nach Anschließen des Netzkabels orange aufleuchtet. • Bitte nutzen Sie ausschließlich Originalzubehör (z. -
Seite 25: Projizierte Bilder Einstellen
Erkennt der Projektor kein gültiges Signal, wird die Meldung Kein Signal angezeigt, bis ein Eingangssignal gefunden wurde. Sie können auch am Projektor oder auf der Fernbedienung auf Source (Quelle) drücken, um das gewünschte Eingangssignal auszuwählen. Siehe "Eingangssignal wechseln" auf Seite 31 für weitere Einzelheiten. - Seite 26 Bildgröße und Bildschärfe feinabstimmen Passen Sie die Größe des projizierten Bildes mit dem Zoomring nach Wunsch an. Stellen Sie anschließend durch Drehen des Fokusrads die Bildschärfe ein. Schrägprojektionskorrektur Bei einer Schrägprojektion ist das projizierte Bild entweder oben oder unten deutlich breiter. Dies tritt auf, wenn der Projektor nicht senkrecht zur Leinwand ausgerichtet ist.
-
Seite 27: Menüs Verwenden
Menüs verwenden Der Projektor ist mit OSD-Menüs ausgestattet, über die Sie verschiedene Anpassungen und Einstellungen vornehmen können. Es folgt ein Überblick über das OSD-Menü. Hauptmenüsymbol Hauptmenü Markierung Status Untermenü Drücken Sie auf Menu/ Exit, um zur vorherigen Seite zurückzukehr en oder um Aktuelles das Menü... -
Seite 28: Projektor Absichern
Projektor absichern Mit einem Sicherheitskabelschloss Damit es nicht zu Diebstählen kommt, sollte der Projektor an einem sicheren Ort aufgestellt werden. Andernfalls können Sie den Projektor mit einem Schloss, beispielsweise einem Kensington-Schloss, absichern. Eine Öffnung zum Anschluss eines Kensington-Schlosses befindet sich an der Rückseite des Projektors. Details dazu finden Sie unter Punkt 19 auf Seite 9. Ein Kensington-Sicherheitskabelschloss ist gewöhnlich eine Kombination aus Schlüssel und Schloss. -
Seite 29: Passwortrückruf Einleiten
Projektionsfläche an. Notieren Sie die Nummer, und schalten Sie den Projektor aus. Wenden Sie sich an Ihr BenQ-Servicecenter vor Ort, um die Nummer zu dekodieren. Sie werden u. U. aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors berechtigt sind. - Seite 30 • Wenn das Passwort nicht korrekt ist, geht das OSD-Menü zur Seite Sicherheitseinstell. zurück, wobei 'Aus' in der Zeile von Einschaltsperre angezeigt wird. Beim nächsten Einschalten des Projektors brauchen Sie das Passwort nicht mehr einzugeben. • Wenn das Passwort nicht richtig ist, wird die Passwort-Fehlermeldung drei Sekunden lang angezeigt.
-
Seite 31: Eingangssignal Wechseln
Eingangssignal wechseln Der Projektor kann an mehrere Geräte gleichzeitig angeschlossen werden. Allerdings kann nur das Signal eines der Geräte als Vollbild angezeigt werden. Beim Einschalten sucht der Projektor automatisch nach verfügbaren Signalen. Stellen Sie sicher, dass die Funktion Schnelle Auto-Suche im Menü QUELLE auf Ein gestellt ist (dies ist die Standardeinstellung des Projektors), wenn Sie möchten, dass er automatisch nach Signalen sucht. -
Seite 32: Bild Vergrößern Und Nach Details Suchen
Bild vergrößern und nach Details suchen Wenn Sie mehr Details im projizierten Bild anzeigen möchten, vergrößern Sie das Bild. Verwenden Sie die Richtungspfeiltasten, um im Bild zu navigieren. • Fernbedienung benutzen Drücken Sie auf Digitaler Zoom +/-, um die Zoomleiste anzuzeigen. Drücken Sie auf Digitaler Zoom +, um die Mitte des Bildes zu vergrößern. -
Seite 33: Über Das Bildformat
Über das Bildformat In den folgenden Bildern sind die schwarz markierten Bereiche nicht aktiv und die weiß markierten aktiv. Auf diesen nicht ausgefüllten schwarzen Bereichen können OSD-Menüs angezeigt werden. Auto: Skaliert ein Bild proportional zur nativen Auflösung des Projektors horizontal oder vertikal. Diese Funktion eignet sich für das eingehende Bild, 16:10-Bild wenn es weder das Format 4:3 noch 16:9 besitzt und... -
Seite 34: Bildqualität Optimieren
Bildqualität optimieren Bildmodus auswählen Im Projektor sind bereits verschiedene vordefinierte Anwendungsmodi eingestellt, so dass Sie den für Ihre Betriebsumgebung und den Bildtyp Ihres Eingangssignals geeigneten Modus auswählen können. Um den für Ihre Zwecke geeigneten Betriebsmodus auszuwählen, können Sie einen der folgenden Schritte durchführen. -
Seite 35: Wandfarbe Verwenden
Wandfarbe verwenden Wenn Sie ein Bild auf eine farbige Oberfläche projizieren, z. B. eine Wand, die nicht weiß ist, können Sie mit der Funktion Wandfarbe die Farbe des projizierten Bildes anpassen, um zu vermeiden, dass sich Quellbild und projiziertes Bild farblich unterscheiden. Um diese Funktion zu verwenden, gehen Sie zum Menü... -
Seite 36: Farbverwaltung
T1: T1 lässt das Bild mit der höchsten Farbtemperatur von allen Einstellungen am stärksten bläulich-weiß erscheinen. T2: Lässt Bilder bläulich-weiß erscheinen. T3: Behält das normale Weiß bei. T4: Lässt Bilder rötlich-weiß erscheinen. *Informationen zu Farbtemperaturen: Der als „Weiß“ gewertete Farbton kann je nach Anwendungsfall verschieden sein. Eine gängige Methode zur Bewertung der Farbe Weiß... -
Seite 37: Eigenen Begrüßungsbildschirm Erstellen
Drücken Sie auf Menu/Exit, um das Menü zu verlassen und die Einstellungen zu speichern. Eigenen Begrüßungsbildschirm erstellen Zusätzlich zu den Vorgabe-Begrüßungsbildschirmen (BenQ-Logo, schwarzer oder blauer Bildschirm) können Sie auch einen eigenen Begrüßungsbildschirm definieren; zum Beispiel auf der Grundlage eines Computerbildes oder einer Videoquelle. -
Seite 38: Präsentations-Timer Einstellen
Präsentations-Timer einstellen Der Präsentations-Timer kann die verbleibende Präsentationszeit anzeigen, um Ihnen das Zeitmanagement während Präsentationen zu erleichtern. Diese Funktion nutzen Sie mit den folgenden Schritten: Drücken Sie auf Timer Set up auf der Fernbedienung, oder gehen Sie zum Menü EINSTELLUNGEN: Standard > Präsentations- Timer, und drücken Sie auf Mode/Enter, um die Seite Präsentations-Timer anzuzeigen. -
Seite 39: Seiten Mit Dem Projektor Umblättern
• OSD-Menü verwenden EINSTELLUNGEN: Standard Rufen Sie das Menü > Präsentations-Timer auf, markieren Sie Aus. Drücken Sie auf Mode/Enter. Eine Bestätigungsmeldung wird angezeigt. Markieren Sie Ja und drücken Sie zur Bestätigung auf Mode/Enter. Die Meldung „Timer ausgeschaltet!“ wird angezeigt. Timer On-Taste verwenden Timer On ist eine Multifunktionstaste. -
Seite 40: Bild Anhalten
Bild anhalten Drücken Sie auf auf der Fernbedienung, um das Bild anzuhalten. Die Meldung „Standbild“ erscheint. Diese Funktion können Sie mit einer beliebigen Taste am Projektor oder der Fernbedienung (mit Ausnahme Page Up/Down (Seite aufwärts/abwärts) der Taste wieder aufheben. Auch wenn das Bild in der Anzeige angehalten wurde, ist dies auf dem Videorecorder oder einem anderen Gerät nicht der Fall. -
Seite 41: Einsatz In Höhenlagen
Einsatz in Höhenlagen Wir empfehlen den Höhenmodus, wenn Sie sich bei Temperaturen zwischen 0°C–35 °C in Höhen zwischen 1500 m– 3000 m über dem Meeresspiegel aufhalten. Verwenden Sie den Höhenmodus nicht, wenn die Höhe des Ortes zwischen 0 m und 1500 m und die Temperatur zwischen 0°C und 35°C liegt. -
Seite 42: Menüanzeige Des Projektors Persönlich Einrichten
Menüanzeige des Projektors persönlich einrichten Die OSD-Menüs können ganz nach Ihren persönlichen Vorlieben eingerichtet werden. Die folgenden Einstellungen haben keine Auswirkungen auf die Projektionseinstellungen, den Betrieb oder die Leistung. • Menü-Anzeigezeit im Menü EINSTELLUNGEN: Standard > Menüeinstellungen stellt die Dauer ein, die das OSD nach dem letzten Tastendruck angezeigt wird. Es kann eine Dauer zwischen 5 und 30 Sekunden in Abständen von 5 Sekunden eingestellt werden. -
Seite 43: Menübedienung
Menübedienung Menüsystem Beachten Sie, dass die OSD-Menüs je nach ausgewähltem Signaltyp variieren. Hauptmenü Untermenü Optionen Aus/Hellgelb/Rosa/Hellgrün/ Wandfarbe Blau/Schultafel Bildformat Auto/Real/4:3/16:9/16:10 Schrägposition Position Phase H-Größe Digitaler Zoom DISPLAY Synchronisieru Ein/Aus Synchronisieru Deaktivieren/Invertieren ng umkehren Buchstaben/Notenlinien/ Schultafel Arbeitsmappe/Koordinaten Lernvorlage Buchstaben/Notenlinien/ Weiß Arbeitsmappe/Koordinaten Dynamisch/Präsentation/sRGB/Kino/Benutzer 1/ Bildmodus Benutzer 2... - Seite 44 Deaktiviert/5 Min/10 Min/15 Abschaltung Min/20 Min/25 Min/30 Min Betriebseinstellun- Deaktiviert/5 Min/10 Min/15 Timer Min/20 Min/25 Min/30 Min Deaktiviert/30 min/1 Std/2 Sleeptimer Std/3 Std/4 Std/8 Std/12 Std Vorder- und Rückseite/ Fernempfänger Vorderseite/Rückseite Hintergrundfarbe BenQ/Schwarz/Blau/Violett BenQ/Schwarz/Blau/ Startbild MyScreen MyScreen Erfassen Ja/Nein Bedienung...
- Seite 45 Schnellkühlung Ein/Aus Höhenmodus Ein/Aus Ton aus Ein/Aus Audioeinstellun- Lautstärke Lampenmodus Normal/Sparmodus Lampeneinstellun- Lampentimer zurücks. Entsprechende Lampenstunden Passwort ändern Sicherheitsein- Einschaltsperre EINSTEL- Sicherheitseinstell. stellungen LUNGEN: Splash-Screen-Sperre ändern Erweitert 2400/4800/9600/14400/ Baudrate 19200/ 38400/57600/115200 Testmuster Ein/Aus Verd. Untert. Ein/Aus aktiviert Verd. Untertitel Untert.-Version Monitorausgang im Standbymodus Ein/Aus Einst.
-
Seite 46: Beschreibungen Der Einzelnen Menüs
Beschreibungen der einzelnen Menüs • Die in dieser Anleitung (insbesondere auf den Seiten 46-54) angegebenen Standardwerte dienen lediglich der Veranschaulichung. Solche Werte können sich im Zuge der Produktverbesserung ändern. FUNKTION BESCHREIBUNG (Standardwert oder -einstellung) (Standardeinstell ung /-wert) Korrigiert die Farbe des projizierten Bildes, wenn die Wandfarbe Projektionsfläche nicht weiß... - Seite 47 FUNKTION BESCHREIBUNG (Standardwert oder -einstellung) (Standardeinstell ung /-wert) Der Projektor ist mit einer 3D-Synchronisierungsfunktion ausgestattet, mit der Sie 3D-Filme, Videos und Sportereignisse auf realistischere Weise genießen können, da nun auch räumliche Tiefe mit ins Spiel kommt. Zum Betrachten der 3D-Bilder benötigen Sie eine 3D-Brille.
-
Seite 48: Helligkeit
FUNKTION BESCHREIBUNG (Standardwert oder -einstellung) (Standardeinstell ung /-wert) Mittels der vordefinierten Bildmodi können Sie die Einrichtung des Bildmodus Projektorbildes für Ihren Eingangssignaltyp optimieren. Siehe "Bildmodus auswählen" auf Seite 34 für weitere Einzelheiten. Zur Auswahl eines Bildmodus zur optimalen Bilddarstellung und zur Feinabstimmung des Bildes mit den Optionen im unteren Teil Referenzmo- derselben Seite. -
Seite 49: Brilliant Color
FUNKTION BESCHREIBUNG (Standardwert oder -einstellung) (Standardeinstellung /-wert) Passt Weißspitzen an und behält dabei eine korrekte Farbwiedergabe bei. Siehe "Einstellung von Brilliant Color" auf Brilliant Color Seite 35 für weitere Einzelheiten. Diese Funktion steht nur zur Verfügung, wenn Benutzer 1/2 ausgewählt ist. Siehe "Auswählen von Farbtemperatur"... - Seite 50 FUNKTION BESCHREIBUNG (Standardwert oder -einstellung) (Standardeinstell ung /-wert) Dieser Timer hilft Ihnen dabei, Ihren Vortrag auf einen bestimmten Zeitraum zu begrenzen. Siehe "Präsentations-Timer einstellen" auf Seite 38 für weitere Einzelheiten. Timer-Intervall Stellen Sie eine gewünschte Dauer für die Präsentation ein. Präsentati- Timer-Anzeige ons-Timer...
- Seite 51 Ermöglicht die Auswahl einer Hintergrundfarbe, die angezeigt wird, Hintergrund- wenn der Projektor kein Signal empfängt. Es stehen vier Optionen zur farbe Auswahl: BenQ-Logo, Schwarz, Blau oder Purpur. Hiermit können Sie festlegen, welches Logo-Bild beim Einschalten des Startbild Projektors angezeigt wird. Es stehen drei Optionen zur Auswahl: BenQ-Logo, Schwarzer Bildschirm oder Blauer Bildschirm.
- Seite 52 FUNKTION BESCHREIBUNG (Standardwert oder -einstellung) (Standardeinstell ung /-wert) Wenn Sie Ein auswählen, wird die Funktion aktiviert und die Kühlung des Projektors wird auf ein paar Sekunden verkürzt. Schnellküh- lung Wenn Sie versuchen, den Projektor direkt nach der schnellen Kühlung wieder zu starten, ist dies u. U. nicht möglich und stattdessen wird das Gebläse aktiviert.
-
Seite 53: Einst. Zurücksetzen
FUNKTION BESCHREIBUNG (Standardwert oder -einstellung) (Standardeinstell ung /-wert) Verd. Untert. aktiviert Aktiviert die Funktion durch Auswahl von Ein, wenn das ausgewählte Eingangssignal verdeckte Untertitel überträgt. • Untertitel: Die Bildschirmanzeige von Dialogen, Erzählungen und Verd. Unterti- Soundeffekten in TV-Sendungen und Videos, die verdeckt sind (und in der Regel in Fernsehprogrammen mit "CC"... - Seite 54 FUNKTION BESCHREIBUNG (Standardwert oder -einstellung) (Standardeinstell ung /-wert) FAQ-Bild und Installation Zeigt mögliche Lösungen für Probleme an, die beim Betrieb auftreten FAQ-Fea- können. tures und Dienste Quelle Zeigt die aktuelle Signalquelle an. Bildmodus Zeigt den ausgewählten Modus im Menü BILD an. Auflösung Zeigt die native Auflösung des Eingangssignals an.
-
Seite 55: Wartung
Wartung Pflege des Projektors Der Projektor benötigt nur wenig Wartung. Lediglich Objektiv und Gehäuse sollten Sie in regelmäßigen Abständen reinigen. Entfernen Sie außer der Lampe keine Bauteile des Projektors. Wenden Sie sich an den Fachhandel, wenn andere Bauteile ausgetauscht werden müssen. Objektivlinse reinigen Reinigen Sie die Objektivlinse von Staub oder anderen Verschmutzungen. -
Seite 56: Lampeninformationen
Lampeninformationen Lampenbetriebssystem Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lampe automatisch vom integrierten Timer (in Stunden) berechnet. Die entsprechenden Betriebsstunden werden mit der folgenden Formel berechnet: Summe (entsprechender) Betriebsstunden = 1 (Stunden im Sparmodus) + 4/3 (Stunden im normalen Modus) Siehe "Einstellung Lampenmodus als Sparmodus"... -
Seite 57: Zeit Des Lampenaustausches
Zeit des Lampenaustausches Wenn die Lampenanzeige rot aufleuchtet oder ein Warnhinweis anzeigt, dass die Lampe ausgewechselt werden sollte, setzen Sie eine neue Lampe ein oder wenden Sie sich an Ihren Händler. Eine verbrauchte Lampe kann zu einer Fehlfunktion des Projektors führen und in manchen Fällen sogar explodieren. -
Seite 58: Lampe Auswechseln
• Um eine optimale Leistung des Projektors zu gewährleisten, sollten Sie eine alte Lampe nur durch eine BenQ-Projektorlampe ersetzen. Schalten Sie das Gerät ab, ziehen Sie den Netzstecker aus der Steckdose. Wenn die Lampe heiß ist, warten Sie ungefähr 45 Minuten, bis die Lampe abgekühlt ist, um Verbrennungen zu vermeiden. - Seite 59 Nehmen Sie die Lampe so heraus: (a) Schieben Sie die Abdeckung zur Seite des Projektors, (b) heben Sie die Abdeckung ab. • Schalten Sie das Gerät niemals bei offener Lampenabdeckung ein. • Führen Sie Ihre Finger nicht zwischen Lampe und Projektor. Die scharfen Kanten im Projektor können zu Verletzungen führen.
- Seite 60 Ziehen Sie die Schrauben an, mit denen die Lampe fixiert wird. • Eine lose Schraube kann zu einer unzureichenden Verbindung und damit zu Fehlfunktionen führen. • Ziehen Sie die Schrauben nicht zu fest an. Achten Sie darauf, dass der Griff absolut flach liegt und arretiert ist.
- Seite 61 Signalleuchten Signalleuchte Status und Beschreibung POWER TEMP LAMP Betriebsanzeigen Orange Standby-Modus. Grün Einschalten. Flashing Grün Normaler Betrieb. Der Projektor benötigt 90 Sekunden zur Abkühlung, da er ohne die normale Kühlphase abrupt ausgeschaltet wurde. Oder Der Projektor benötigt nach der Abschaltung 90 Orange Sekunden zur Abkühlung.
-
Seite 62: Fehleranalyse
Fehleranalyse Der Projektor lässt sich nicht einschalten. Ursache Lösung Stecken Sie das Netzkabel in den Netzanschluss auf dem Projektor und in die Über das Netzkabel wird kein Strom Steckdose. Wenn die Steckdose über einen zugeführt. Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. -
Seite 63: Technische Daten
Optische Daten Steuerung Auflösung Serielle RS-232-Steuerung (MX511) 9-polig x 1 1024 x 768, XGA Infrarotempfänger x 1 USB, TYP B x 1 (MS510) Eingänge 800 x 600, SVGA Computereingang Anzeigesystem RGB-Eingang 1-CHIP DMD D-Sub, 15-polig (weiblich) x 2 F-Wert des Objektivs... -
Seite 64: Abmessungen
Abmessungen 264 mm (B) x 108,8 mm (H) x 211,4 mm (T) 211,4 108,8 72,8 Deckenmontage Deckenmontageschrauben: M4 x 8 (Maximallänge 8 mm) Einheit: mm 100, 00 84, 00 69, 41 71, 93 108,2 108, 2 102, 7 Technische Daten... -
Seite 65: Timingtabelle
Timingtabelle Unterstütztes Timing für PC-Eingang Auflösung Horizontalfr Vertikalfreq Pixelfreque Modus equenz uenz (Hz) nz (MHz) (kHz) 720 x 400 31,469 70,087 28,322 720 x 400_70 640 x 480 31,469 59,940 25,175 VGA_60 37,861 72,809 31,500 VGA_72 37,500 75,000 31,500 VGA_75 43,269 85,008 36,000... -
Seite 66: Unterstütztes Timing Bei Hdmi-Eingang
Unterstütztes Timing bei HDMI-Eingang Auflösung Horizontalfr Vertikalfreq Pixelfreque Modus equenz uenz (Hz) nz (MHz) (kHz) 720 x 400 31,469 70,087 28,322 720 x 400_70 640 x 480 31,469 59,940 25,175 VGA_60 37,861 72,809 31,500 VGA_72 37,500 75,000 31,500 VGA_75 43,269 85,008 36,000 VGA_85... -
Seite 67: Unterstütztes Timing Für Component-Yp
Unterstütztes Timing für Component-YP -Eingang Signalformat Horizontalfrequenz Vertikalfrequenz (Hz) (kHz) 480i(525i)@60Hz 15,73 59,94 480p(525p)@60Hz 31,47 59,94 576i(625i)@50Hz 15,63 50,00 576p(625p)@50Hz 31,25 50,00 720p(750p)@60Hz 45,00 60,00 720p(750p)@50Hz 37,50 50,00 1080i(1125i)@60Hz 33,75 60,00 1080i(1125i)@50Hz 28,13 50,00 1080p@60 Hz 67,5 60,00 1080p@50 Hz 56,25 50,00 Bei 1080i-Darstellung@60Hz oder 1080i-Darstellung@50Hz kann es zu leichtem Bildzittern... -
Seite 68: Informationen Zu Garantie Und Copyright
Für die Geltendmachung von Garantieansprüchen ist der Nachweis des Kaufdatums erforderlich. Falls bei diesem Produkt während des Garantiezeitraums Fehler auftreten, besteht die einzige Verpflichtung von BenQ und Ihr ausschließliches Recht im Austausch der defekten Teile (einschließlich der Arbeitszeit). Wenn Sie Garantieleistungen in Anspruch nehmen möchten, informieren Sie umgehend den Fachhändler, bei dem Sie das Produkt... -
Seite 69: Richtlinienerklärungen
Richtlinienerklärungen FCC-Erklärung KLASSE B: Dieses Gerät erzeugt, benutzt und strahlt u.U. Radiofrequenz-Energie aus und kann, falls es nicht entsprechend den Anweisungen installiert und benutzt wird, Funkkommunikation stören. Es gibt allerdings keine Garantie dafür, dass es bei einer bestimmten Installation zu keiner Störung kommt. Ob das Gerät den Radio- oder Fernsehempfang stört, kann durch Ein- und Ausschalten des Geräts festgestellt werden. - Seite 70 Accessibility Requirements zum Rehabilitation Act von 1973, Abschnitt 508 BenQ setzt sich für zugängliche Produkte ein und unterstützt Regierungen bei der Auswahl von Zugangstechnologien. BenQ-LCD-Monitore und -Projektoren erfüllen die Richtlinien des Abschnitts 508 durch nachstehend aufgeführte Merkmale: • BenQ-Monitore verfügen über farbige Betriebsanzeigen. Eine grüne Betriebsanzeige besagt, dass der Monitor mit voller Leistung arbeitet.
