Trotec Qube plus Bedienungsanleitung Seite 6

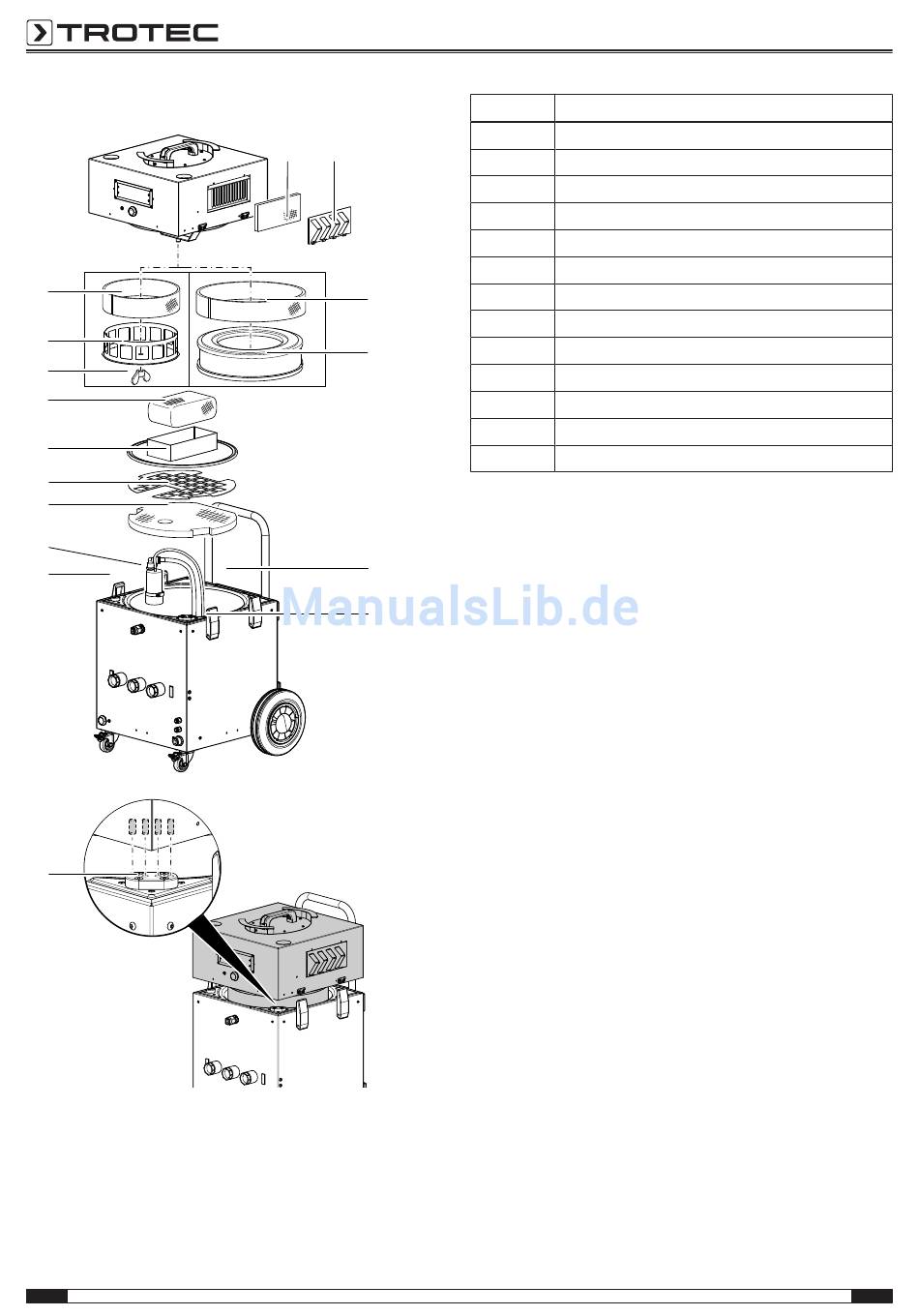

Schematische Detailansicht mit Filtern
A
34
33
32
31
30
29
28
27
4
35
5
23 24
B
25
26
4
4
Bedienungsanleitung – Dämmschicht-Trocknungsaggregat Qube+
Nr. Bezeichnung
23 F7-Luftfilter
24 Abdeckung Luftfilter
25 F8-Filtermanschette für HEPA-Filter (optional)
26 HEPA-Filter (optional)
27 Pumpe
28 Grobfilter
29 Gitter Grobfilterfixierung
30 Halterung für Demister
31 Demister
32 Flügelmutter
33 Ronde
34 G4-Filtermanschette
35 Federkontakte zur elektrischen Verbindung
DE
