Steckerbelegung der
Ansteuerelektronik
8

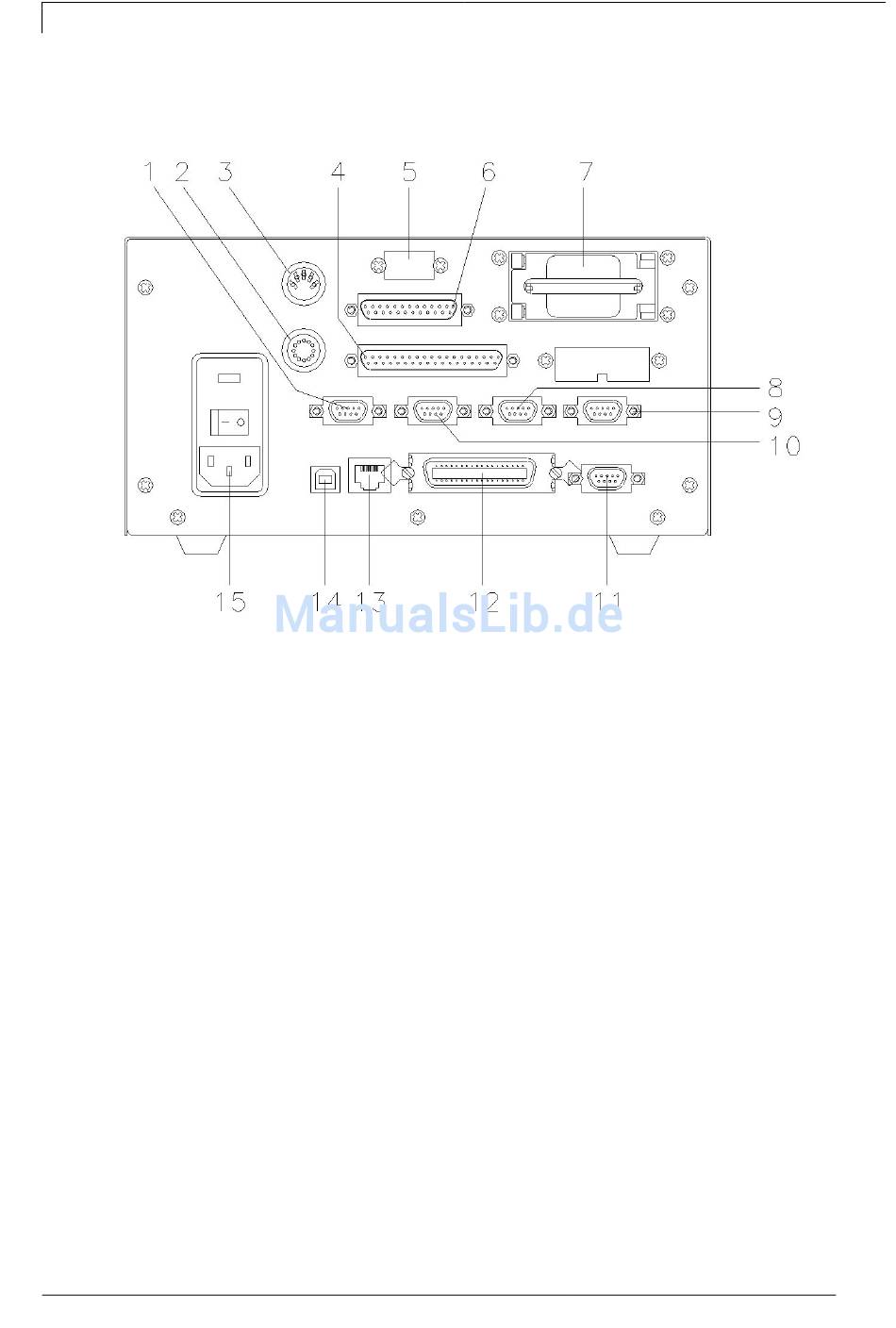

Abbildung 2
1 =
Externer Ausgang 1-4 (Output I)
2 =
Anschluss Touch Panel
3 =
Anschluss Drehgeber
4 =
Verbindungskabel SPI (Druckkopf + Sensor)
5 =
Platzhalter für zweite serielle Schnittstelle (Option)
6 =
Verbindungskabel Power
7 =
Einschub für Compact Flash Speicherkarte
8 =
Externer Ausgang 5-8 (Output II)
9 =
Standard
SUB-D-Stecker 9pol.
Externer Eingang 5-8
siehe Kapitel 3.1
10 =
Externer Eingang 1-4 (Input I)
11 =
RS-232 Schnittstelle
12 =
Centronics Schnittstelle
13 =
Ethernet Schnittstelle
14 =
USB Schnittstelle
15 =
Netzanschluss mit Schalter
Betriebsanleitung
Dynacode Serie
Option
SUB-D-Buchse 15pol.
Externe Buchse I/O-24
siehe Kapitel 3.1
