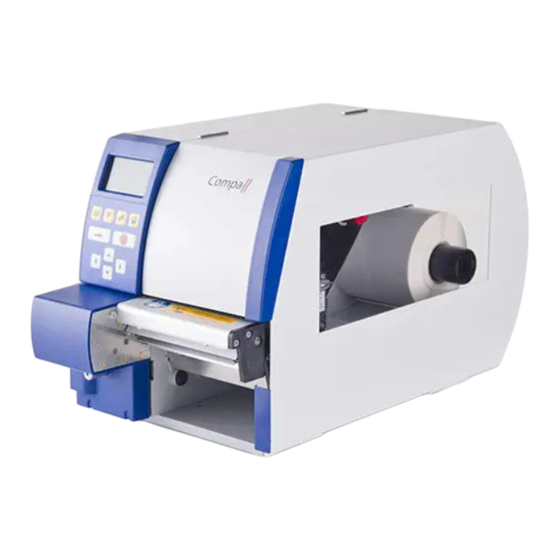

Valentin Compa II Betriebsanleitung

Vorschau ausblenden Andere Handbücher für Compa II:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
COMPA II
Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Valentin Compa II

Inhaltszusammenfassung für Valentin Compa II

  • Seite 1 COMPA II Betriebsanleitung...
  • Seite 2 Systeme verarbeitet, vervielfältigt oder verbreitet werden. Durch die ständige Weiterentwicklung der Geräte können evtl. Abweichungen zwischen der Dokumentation und dem Gerät auftreten. Die aktuelle Version ist unter www.carl-valentin.de zu finden. Warenzeichen Alle genannten Marken oder Warenzeichen sind eingetragene Marken oder eingetragene Warenzeichen ihrer jeweiligen Eigentümer und ggf.

  • Seite 3: Inhaltsverzeichnis

    Compa II Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis ................3 Einleitung ................5 Allgemeine Hinweise ............... 5 Bestimmungsgemäße Verwendung ........6 Wichtige Hinweise ..............6 Abbildungen ................7 Sicherheitshinweise ............11 Betriebsbedingungen ............12 Technische Daten ..............17 Steuereingänge und -ausgänge ..........20 Installation ................
  • Seite 4 Inhaltsverzeichnis Compa II Wartung und Reinigung ............83 Allgemeine Reinigung ............84 Druckwalze reinigen .............. 84 Druckkopf reinigen..............84 Etikettenlichtschranke reinigen ..........85 Druckkopf austauschen ............87 Andruckwalze und Spendewalze austauschen ..... 89 Fehlermeldungen und Fehlerbehebung ......91 Zusatzinformationen ............101 11.1...

  • Seite 5: Einleitung

    Compa II Einleitung Einleitung 1.1 Allgemeine Hinweise Wichtige Informationen und Hinweise sind in dieser Betriebsanleitung folgendermaßen gekennzeichnet: GEFAHR kennzeichnet eine außerordentlich große, unmittelbar bevorstehende Gefahr, die zu schweren Verletzungen oder sogar zum Tod führen kann. WARNUNG bezeichnet eine möglicherweise bestehende Gefahr, die ohne hinreichende Vorsorge zu schweren Körperverletzungen oder sogar zum Tod führen könnte.

  • Seite 6: Bestimmungsgemäße Verwendung

    Einleitung Compa II 1.2 Bestimmungsgemäße Verwendung Der Etikettendrucker ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Es kann dennoch bei der Verwendung Gefahr für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen des Etikettendruckers und anderer Sachwerte entstehen.

  • Seite 7: Abbildungen

    Compa II Einleitung Der Etikettendrucker wird mit einem Druckertreiber und Etikettensoftware Labelstar Office LITE ausgeliefert. Bereits erstellte Etiketten können auf CF Karte oder einem USB Stick gespeichert, über eine PC Tastatur aufgerufen bzw. modifiziert werden und anschließend Stand-alone ausgedruckt werden.
  • Seite 8 Einleitung Compa II Druckmechanik Abbildung 2 01 = Einstellschraube für Transferbandstellwelle 02 = Stellwelle für Transferband 03 = Druckkopfverriegelung 04 = Druckkopf 05 = Führung für Etikettenmaterial 06 = Umlenkwelle 07 = Druckwalze 08 = Etikettenlichtschrankengriff 09 = Inbusschlüssel 10 = Abreißkante Betriebsanleitung 08.17...
  • Seite 9 Compa II Einleitung Geräterückseite 6.1 - LED orange 6.1 - Leuchten = Verbindung aktiv 6.1 - Blinken = Datentransfer 6.1 - Aus = Keine Verbindung 6.2 - LED grün 6.2 - Leuchten = Geschwindigkeit 100 MBit 6.2 - Aus = Geschwindigkeit 10 MBit...

  • Seite 11: Sicherheitshinweise

    Compa II Sicherheitshinweise Sicherheitshinweise Der Etikettendrucker ist für Stromnetze mit Wechselspannung von 110 - 230V ausgelegt. Etikettendrucker nur an Steckdosen mit Schutzleiterkontakt anschließen. Der Etikettendrucker ist nur mit Geräten zu verbinden, die Schutzkleinspannung führen. Vor dem Herstellen oder Lösen von Anschlüssen alle betroffenen Geräte (Computer, Drucker, Zubehör) ausschalten.

  • Seite 12: Betriebsbedingungen

    Sicherheitshinweise Compa II 2.1 Betriebsbedingungen Die Betriebsbedingungen sind Voraussetzungen, die vor Inbetriebnahme und während des Betriebs unserer Geräte erfüllt sein müssen, um einen sicheren und störungsfreien Betrieb zu gewährleisten. Die Betriebsbedingungen sind aufmerksam durchzulesen. Die Geräte sind bis zur Aufstellung nur in der Originalverpackung zu transportieren und aufzubewahren.
  • Seite 13 Compa II Sicherheitshinweise Technische Daten der Netzspannung und Netzfrequenz: Siehe Typenschild Netzversorgung Zulässige Toleranz der Netzspannung: +6% … -10% vom Nennwert Zulässige Toleranz der Netzfrequenz: +2% … −2% vom Nennwert Zulässiger Klirrfaktor der Netzspannung: <=5% Entstörmaßnahmen: Bei stark verseuchtem Netz (z.B. bei Einsatz von thyristorgesteuerten Anlagen) müssen bauseits Entstörmaßnahmen getroffen werden.
  • Seite 14 Sicherheitshinweise Compa II Verbindungsleitungen Alle Verbindungsleitungen müssen in abgeschirmten Leitungen zu externen Geräten geführt werden. Das Schirmgeflecht muss auf beiden Seiten großflächig mit dem Steckergehäuse verbunden werden. Es darf keine parallele Leitungsführung zu Stromleitungen erfolgen. Bei unvermeidlicher Parallelführung ist ein Mindestabstand von 0,5 m einzuhalten.
  • Seite 15 Compa II Sicherheitshinweise Gewährleistung Wir lehnen die Haftung für Schäden ab, die entstehen können durch: • Nichtbeachtung unserer Betriebsbedingungen und Bedienungsanleitung. • Fehlerhafte elektrische Installation der Umgebung. • Bauliche Veränderungen an unseren Geräten. • Fehlerhafte Programmierung und Bedienung. • Nicht durchgeführte Datensicherung.

  • Seite 17: Technische Daten

    110 mm / 170 mm ( Compa II 162) Abmessungen (mm) Breite x Höhe x Tiefe 242 x 274 x 446 / 302 x 274 x 446 (Compa II 162) Gewicht 10 kg / 14 kg (Compa II 162) Elektronik...
  • Seite 18 Technische Daten Compa II Betriebsbedingungen Nennspannung 110-230 V / 50-60 Hz Leistungsaufnahme 275 VA Nennstrom 2,5 A Betriebstemperatur 5 … 35 °C Luftfeuchtigkeit max. 80% (nicht kondensierend) Bedienfeld Tasten Testdruck, Funktionsmenü, Stückzahl, CF Karte, Feed, Enter, 4 x Cursor LCD-Anzeige Grafikdisplay 132 x 64 Pixel - weiße Hintergrundbeleuchtung...
  • Seite 19 Compa II Technische Daten • Standard Ausstattung Abreißkante • Echtzeituhr mit Ausdruck Datum und Uhrzeit Automatische Umstellung Sommer-/Winterzeit Datenspeicherung bei Netzabschaltung • Variablen: Kettenfeld, Numerator, Datum/Uhrzeit, Währungsvariable, Schichtvariable, CF Daten • integrierte Abwickelvorrichtung (max. Außendurchmesser 200 mm • Thermo- oder Thermotransferausführung •...

  • Seite 20: Steuereingänge Und -Ausgänge

    Technische Daten Compa II 3.1 Steuereingänge und -ausgänge Über maximal 16 Steuer-Ein- und –Ausgänge, nachfolgend auch Ports genannt, können verschiedene Funktionen des Drucksystems ausgelöst und Betriebszustände angezeigt werden. Die Ports werden über eine D-Sub-Buchse (26Pin HD) auf der Rückwand des Drucksystems zur Verfügung gestellt und sind über eine Optokoppler-Halbleiterstrecke galvanisch vom Potential Erde (PE) getrennt.
  • Seite 21 Compa II Technische Daten Belegung der D-Sub Buchse Abbildung 5 Port 1 bis Port 16 = Belegung bei I/O Profile Std_Label Bez. Beschreibung / Funktion Port 1 Druckstart und Messerschnitt (Input) Port 2 Zuletzt gedrucktes Etikett nachdrucken (Input) Port 3...
  • Seite 22 Technische Daten Compa II Bez. Beschreibung / Funktion GND-PE 23,24 'GND-PE' ist das Bezugspotential der vom Drucksystem zur Verfügung gestellten '+5 VDC EXT' und '+24 VDC EXT' Spannungen. 'GND-PE' ist Drucker-Intern mit Potential Erde (PE) verbunden. + 5 VDC 5 Volt DC Ausgang für externen Gebrauch. Max. 1 A.
  • Seite 23 Compa II Technische Daten Beispiel 1 Geräte-Anschluss an eine Maschine mit S7-300 SPS. Abbildung 6 Beispiel 2 Geräte-Anschluss an ein Bedienpanel. Abbildung 7 08.17 Betriebsanleitung...
  • Seite 24 Technische Daten Compa II Beispiel 3 Geräte-Anschlussvariante wenn 'Option: 2. LED'. Abbildung 8 Vorsichtsmaßnahmen Beim Anschluss eines Reed-Kontaktes an einen Steuereingang muss der Kontakt eine Schaltleistung von min. 1 A aufweisen um das Verkleben des Kontaktes durch den Einschaltstromstoß zu verhindern.

  • Seite 25: Installation

    Compa II Installation Installation ⇒ Etikettendrucker Etikettendrucker aus dem Karton heben. auspacken ⇒ Etikettendrucker auf Transportschäden prüfen. ⇒ Lieferung auf Vollständigkeit prüfen. • Lieferumfang Etikettendrucker. • Netzkabel. • Folienkern (leer), auf Transferbandaufwicklung vormontiert. • Abreißkante (nur bei Basisgeräten). • Spendekante (nur bei Geräten mit Option Spender).

  • Seite 26: Anschließen Des Etikettendruckers

    Installation Compa II 4.2 Anschließen des Etikettendruckers An Stromnetz Der Etikettendrucker ist mit einem Weitbereichsnetzteil ausgerüstet. Der Betrieb mit einer Netzspannung von 110-230 V / 50-60 Hz ist anschließen ohne Eingriff am Gerät möglich. VORSICHT! Beschädigung des Gerätes durch undefinierte Einschaltströme.

  • Seite 27: Inbetriebnahme Des Etikettendruckers

    Compa II Installation 4.4 Inbetriebnahme des Etikettendruckers Nach Einschalten des Etikettendruckers erscheint das Grundmenü, aus dem der Druckertyp, das aktuelle Datum und die aktuelle Uhrzeit zu ersehen sind. Etikettenmaterial und Transferband einlegen (siehe Kapitel 5. Material einlegen, Seite 29). Im Menü Etikettenlayout/Etikett messen den Messvorgang starten (siehe Kapitel 6.4 Etikettenlayout, Seite 47).

  • Seite 29: Material Einlegen

    Compa II Material einlegen Material einlegen HINWEIS! Für Einstellungen und einfache Montagen den mitgelieferten Sechskantschlüssel verwenden, der sich im unteren Teil der Druckeinheit befindet. Weitere Werkzeuge sind für die hier beschriebenen Arbeiten nicht erforderlich. 5.1 Etikettenrolle einlegen HINWEIS! Bei Bedruckung von schmalem Etikettenmaterial ist der rechte Andruckfinger oberhalb des äußeren Etikettenrands zu...
  • Seite 30 Material einlegen Compa II Etikettenmaterial in 1. Andruckhebel (5) gegen den Uhrzeigersinn drehen, um den Druckeinheit einlegen Druckkopf zu entriegeln. 2. Etikettenführung auf Umlenkwelle (4) ganz nach außen schieben. 3. Etikettenmaterial so unter der Umlenkwelle (4) und durch die Etikettenlichtschranke führen, dass es zwischen Druckkopf und Druckwalze die Druckeinheit verlässt.
  • Seite 31 Compa II Material einlegen Etikettenmaterial im Aufwickelmodus einlegen Abbildung 11 1. Im Aufwickelmodus werden die Etiketten nach dem Bedrucken intern zur späteren Verwendung wieder aufgewickelt. 2. Etikettenstreifen um das Umlenkblech (4) zur internen Aufwickelvorrichtung (2) führen. 3. Aufwickelvorrichtung (2) festhalten und Drehknopf (3) im Uhrzeigersinn bis zum Anschlag drehen.
  • Seite 32 Material einlegen Compa II Etikettenmaterial im Abschneidemodus einlegen Abbildung 12 1. Rändelschraube (1) lösen und Führung (2) nach oben schwenken und ganz nach außen schieben. 2. Etikettenrolle so auf den Rollenhalter legen, dass die zu bedruckende Seite von oben zu sehen ist.
  • Seite 33 Compa II Material einlegen Etikettenmaterial im Spendemodus einlegen Abbildung 13 Im Spendemodus werden die Etiketten nach dem Bedrucken entnommen, und nur das Trägermaterial wird intern aufgewickelt. 1. Andrucksystem (4) von der Umlenkwalze (5) abheben. 2. Etiketten auf den ersten 100 mm des Etikettenbandes vom Trägermaterial entfernen.
  • Seite 34 Material einlegen Compa II Kopfandrucksystem Der Druckkopf wird mit zwei Andruckfingern (1) angedrückt. Die einstellen Position des rechten Andruckfingers muss auf die Breite des verwendeten Etikettenmaterials eingestellt werden, um: • eine gleichmäßige Druckqualität über die gesamte Etikettenbreite zu erzielen, •...

  • Seite 35: Aufgewickelte Rolle Entnehmen

    Compa II Material einlegen 5.2 Aufgewickelte Rolle entnehmen Abbildung 15 1. Andruckhebel (5) gegen den Uhrzeigersinn drehen, um den Druckkopf zu entriegeln. 2. Etikettenstreifen abschneiden und vollständig auf die Aufwickelvorrichtung (2) wickeln. 3. Aufwickelvorrichtung (2) festhalten und Drehknopf (3) im Uhrzeigersinn drehen, um die Klemmung der aufgewickelten Rolle zu lösen.

  • Seite 36: Leporello-Etiketten Einlegen

    Material einlegen Compa II 5.3 Leporello-Etiketten einlegen Abbildung 16 1. Rändelschraube (1) lösen und Führung (2) ganz nach außen schieben und am Rollenhalter (3) vorbei nach unten schwenken. 2. Wenn Zusatzkern auf dem Rollenhalter (3) montiert ist, Zusatzkern abbauen. 3. Etikettenstapel (4) hinter dem Etikettendrucker platzieren. Darauf achten, dass die zu bedruckende Seite von oben zu sehen sind.

  • Seite 37: Transferband Einlegen

    Compa II Material einlegen 5.4 Transferband einlegen HINWEIS! Für die Thermotransfer-Druckmethode muss ein Farbband eingelegt werden. Bei Verwendung des Etikettendruckers für den direkten Thermodruck wird kein Farbband eingelegt. Die im Etikettendrucker verwendeten Farbbänder müssen mindestens so breit sein wie das Druckmedium. Ist das Farbband schmaler als das Druckmedium, bleibt der Druckkopf teilweise ungeschützt und nutzt sich vorzeitig ab.

  • Seite 38: Transferbandlauf Einstellen

    Material einlegen Compa II 7. Transferbandaufwicklung (1) gegen den Uhrzeigersinn drehen, um den Transferbandlauf zu glätten. 8. Andruckhebel (4) im Uhrzeigersinn drehen, um den Druckkopf zu verriegeln. HINWEIS! Da durch elektrostatische Entladung die dünne Beschichtung des Thermodruckkopfes oder andere elektronische Teile beschädigt werden können, sollte das Transferband...

  • Seite 39: Umlenkblech, Spende- Oder Abreißkante Ab- Und Anbauen

    Compa II Material einlegen 5.6 Umlenkblech, Spende- oder Abreißkante ab- und anbauen Um den Etikettendrucker für eine andere Betriebsart umzurüsten, muss ggf. ein Umlenkblech bzw. eine Spende- oder Abreißkante montiert werden. HINWEIS! Bei Druckerausführungen mit Andrucksystem an der Umlenkwalze, muss für den Betrieb im Aufwickelmodus vor der Montage des Umlenkblechs das Andrucksystem von der Umlenkwalze abgehoben werden.

  • Seite 41: Funktionsmenü

    Compa II Funktionsmenü Funktionsmenü 6.1 Bedienfeld Die Kopfzeile des Grafikdisplays zeigt den Druckertyp an. Das grafische Display informiert über den aktuellen Zustand des Druckers und des Druckauftrags, meldet Fehler und zeigt im Menü die Druckereinstellungen an. Zurück in das Grundmenü.

  • Seite 42: Funktionsbaum

    Funktionsmenü Compa II 6.2 Funktionsbaum Druck Initialisierung Geschwindigkeit Brennstärke Prüfung Transferband Y-Offset X-Offset Abreißkanten Offset Etikettenlayout Etikettenlänge Schlitzlänge Mehrbahnen Druck Etikett messen Etikettentyp Materialauswahl Lichtschranke Abtastposition Etiketten Fehlerlänge Synchronisation Etikett spiegeln Etikett drehen Etikett drehen in Grad Ausrichtung Geräte Parameter...
  • Seite 43 Compa II Funktionsmenü Messer (Option) Betriebsarten Doppelschnitt Ansteuerung Automatischer Rückzug Spender I/O (Option) Betriebsarten Offset I/O Port 1-8 I/O Port 9-16 Entprellung Startsignal Verzögerung I/O Protokoll Startsignal speichern I/O Profile Applikator (Option) Betriebsart Modus Verzögerung Vakuum Verzögerung Stützluft Ein Verzögerung Stützluft Aus Druckluftüberwachung...
  • Seite 44 Funktionsmenü Compa II WLAN (Option) Statusanzeige IP Adresse Netzmaske Gateway DHCP Passwort Bedienung Netzwerk Schnittstellen COM1 Baud Parity Daten Bits Stopp Bit Startzeichen Stoppzeichen Datenspeicher Port Test Emulation Protokoll Druckkopf Auflösung Laufwerk Zuordnung Datum/Uhrzeit Datum/Uhrzeit ändern Sommerzeit Beginn Sommerzeit - Format...
  • Seite 45 Compa II Funktionsmenü Service Funktionen Etiketten Parameter Lichtschranken Einstellungen Lichtschranke/Sensoren Laufleistung Dot Widerstand Druckkopftemperatur Motor Rampe Druckbeispiele Input/Output Online/Offline Transferband Vorwarnung Nullpunkt Abgleich Drucklänge +/- Logdateien auf MC schreiben CF Karte / USB Stick Layout laden Verzeichnis wechseln Datei laden...

  • Seite 46: Druck Initialisierung

    Funktionsmenü Compa II 6.3 Druck Initialisierung Nach Einschalten des Etikettendruckers wird das Grundmenü angezeigt. Taste drücken, um in das Funktionsmenü zu gelangen. Taste drücken, um das Menü Druck Initialisierung auszuwählen. Geschwindigkeit Angabe der Druckgeschwindigkeit in mm/s (siehe Technische Daten, Seite 17). Die Druckgeschwindigkeit kann für jeden Druckauftrag neu festgelegt werden.

  • Seite 47: Etikettenlayout

    Compa II Funktionsmenü 6.4 Etikettenlayout Nach Einschalten des Etikettendruckers wird das Grundmenü angezeigt. Taste drücken, um in das Funktionsmenü zu gelangen. Taste drücken, bis das Menü Etikettenlayout erreicht wurde. Taste drücken, um das Menü auszuwählen. Etikettenlänge Angabe der Etikettenlänge in mm (siehe Technische Daten, Seite 17).
  • Seite 48 Funktionsmenü Compa II Taste drücken, um zum nächsten Menüpunkt zu gelangen. Etikett spiegeln Die Spiegelachse befindet sich auf der Mitte des Etiketts. Wenn die Etikettenbreite nicht an den Drucker übertragen wurde, wird die Default Etikettenbreite, d.h. die Breite des Druckkopfs verwendet.

  • Seite 49: Geräte Parameter

    Compa II Funktionsmenü 6.5 Geräte Parameter Nach Einschalten des Etikettendruckers wird das Grundmenü angezeigt. Taste drücken, um in das Funktionsmenü zu gelangen. Taste drücken, bis das Menü Geräte Parameter erreicht wurde. Taste drücken, um das Menü auszuwählen. Aus: Der gesamte Druckspeicher wird gelöscht.
  • Seite 50 Funktionsmenü Compa II Taste drücken, um zum nächsten Menüpunkt zu gelangen. Buzzer Ein: Beim Drücken jeder Taste ist ein akustisches Signal hörbar. Ein: Wertebereich: 1 … 7 Aus: Es ist kein Signal hörbar. Display Einstellung des Kontrasts auf dem Display.
  • Seite 51 Compa II Funktionsmenü HINWEIS! Es wird immer das zuletzt von CF Karte geladene Etikett nach dem Neustart des Druckers neu geladen. Aus: Nach einem Neustart des Druckers muss das zuletzt verwendete Etikett erneut manuell von der CF Karte geladen werden.

  • Seite 52: Netzwerk

    Funktionsmenü Compa II Taste , um zum nächsten Menüpunkt zu gelangen. CMI Länge Wird der Druck im Etikett unterbrochen, kann es am Druckkopf zu einer kleinen Unterbrechung im Druckbild kommen bei der eine feine weiße Linie auf dem Etikett zu sehen ist. Um das zu vermeiden kann ein Wert für den minimalen Rückzug eingestellt werden (0 –...
  • Seite 53 Compa II Funktionsmenü Bedienung Passwort Eingabe eines 4-stelligen numerischen Passworts. Taste drücken, um zum nächsten Menüpunkt zu gelangen. Passwortschutz Druckereinstellungen können verändert werden. Funktionsmenü (Brennstärke, Geschwindigkeit, Betriebsart, ...). Der Passwortschutz verhindert Veränderungen an der Druckereinstellung. Taste drücken, um zum nächsten Menüpunkt zu gelangen.

  • Seite 54: Schnittstellen

    Funktionsmenü Compa II 6.8 Schnittstellen Nach Einschalten des Etikettendruckers wird das Grundmenü angezeigt. Taste drücken, um in das Funktionsmenü zu gelangen. Taste drücken, bis das Menü Schnittstellen erreicht wurde. Taste drücken, um das Menü auszuwählen. COM1 / Baud / COM1: P / D / S 0 - serielle Schnittstelle Aus.

  • Seite 55: Emulation

    Druckers eingestellt werden, z.B. 11.8 Dot/mm (= 300 dpi). HINWEIS! ® Unterscheidet sich die Druckkopf-Auflösung des Zebra Druckers von der des Valentin Druckers, so stimmt die Größe der Objekte (z.B. Texte, Grafiken) nicht genau überein. Taste drücken, um zum nächsten Menüpunkt zu gelangen.

  • Seite 56: Datum & Uhrzeit

    Funktionsmenü Compa II 6.10 Datum & Uhrzeit Nach Einschalten des Etikettendruckers wird das Grundmenü angezeigt. Taste drücken, um in das Funktionsmenü zu gelangen. Taste drücken, bis das Menü Datum/Uhrzeit erreicht wurde. Taste drücken, um das Menü auszuwählen. Einstellen von Die obere Zeile des Displays zeigt das aktuelle Datum, die untere Datum und Uhrzeit Zeile die aktuelle Uhrzeit an.

  • Seite 57: Service Funktionen

    Compa II Funktionsmenü 6.11 Service Funktionen HINWEIS! Damit der Händler bzw. der Druckerhersteller im Servicefall schnellen Support bieten kann, verfügt der Etikettendrucker über das Menü Service Funktionen. Notwendige Informationen wie z.B. eingestellte Parameter, können direkt vom Etikettendrucker abgelesen werden. Weitere Hinweise wie z.B. Firmware- oder Fontversion können dem Grundmenü...
  • Seite 58 Funktionsmenü Compa II Taste drücken, um zum nächsten Menüpunkt zu gelangen. Druckkopftemperatur Anzeige der Druckkopftemperatur. Normalerweise liegt die Temperatur des Druckkopfs bei Raumtemperatur. Wird die maximale Druckkopftemperatur jedoch überstiegen, wird der laufende Druckauftrag unterbrochen und eine Fehlermeldung wird im Druckerdisplay angezeigt.
  • Seite 59 Compa II Funktionsmenü Taste drücken, um zum nächsten Menüpunkt zu gelangen. Online / Offline Diese Funktion wird z.B. aktiviert, wenn das Farbband gewechselt werden muss. Es wird vermieden, dass ein Druckauftrag abgearbeitet wird, obwohl das Gerät noch nicht bereit ist. Ist die Funktion aktiviert,...

  • Seite 60: Grundmenü

    Funktionsmenü Compa II Taste drücken, um zum nächsten Menüpunkt zu gelangen. Nullpunkt Abgleich Die Eingabe des Wertes erfolgt in 1/100 mm. in X-Richtung Falls nach dem Austauschen des Druckkopfs, der Druck nicht an der gleichen Stelle auf dem Etikett fortgesetzt wird, kann diese Differenz quer zur Druckrichtung korrigiert werden.

  • Seite 61: Optionen

    Compa II Optionen Optionen 7.1 Messer VORSICHT! Es besteht Verletzungsgefahr an den Klingen des Schneidemessers. ⇒ Die Montage/Demontage des Schneidemessers darf nur bei ausgeschaltetem Drucker durchgeführt werden. ⇒ Das Schneidemesser nur betreiben, wenn es am Drucker montiert ist. ⇒ Keine Materialien schneiden, die in Breite und Dicke über die Spezifikation hinausgehen.
  • Seite 62 Optionen Compa II Nach Auswahl der gewünschten Messer Betriebsart, Taste drücken, um zusätzliche Funktionen auszuwählen. Doppelschnitt Nach dem ersten Schnitt wird ein Vorschub mit dem eingestellten Offset durchgeführt und erneut geschnitten. Nach dem Schnitt erfolgt ein Rückzug in die Druckposition.

  • Seite 63: Spender I/O

    Compa II Optionen 7.2 Spender I/O HINWEIS! Um den Etikettendrucker im Spendemode zu betreiben, muss ein Druckauftrag gestartet sein und der Etikettendrucker sich im "wartend"-Mode befinden. Nach Einschalten des Etikettendruckers wird das Grundmenü angezeigt. Taste drücken, um in das Funktionsmenü zu gelangen.
  • Seite 64 Optionen Compa II Zusätzliche Parameter Nach Auswahl der gewünschten Spender I/O Betriebsart, Taste für Spender I/O drücken, um zusätzliche Parameter auszuwählen. Definition der Portfunktionen. Für jeden Port zeigen jeweils 2 Zeichen I/O Port 1-8 und I/O Port 9-16 die aktuelle Einstellung an.
  • Seite 65 Compa II Optionen Taste drücken, um zum nächsten Parameter zu gelangen. Startsignal speichern Ein: Das Startsignal für das nächste Etikett kann bereits während dem Drucken des aktuellen Etiketts angelegt werden. Das Signal wird vom Etikettendrucker registriert. Der Etikettendrucker beginnt sofort nach Beendigung des aktuellen Etiketts mit dem Drucken des nächsten Etiketts.
  • Seite 66 Optionen Compa II Liste der hinterlegten Druckstart und Messerschnitt (Input) Funktionen für Fehlerquittierung (Input) StdFileSetLabel Nummer der zu ladenden Datei Bit 0 (Input) Nummer der zu ladenden Datei Bit 1 (Input) Nummer der zu ladenden Datei Bit 2 (Input) Nummer der zu ladenden Datei Bit 3 (Input)

  • Seite 67: Etikettenapplikator

    Compa II Optionen 7.3 Etikettenapplikator Nach Einschalten des Etikettendruckers wird das Grundmenü angezeigt. Taste drücken, um in das Funktionsmenü zu gelangen. Taste drücken, bis das Menü Etikettenapplikator erreicht wurde. Taste drücken, um das Menü auszuwählen. Taste drücken, um zur nächsten Betriebsart zu wechseln.
  • Seite 68 Optionen Compa II Taste drücken, um zum nächsten Parameter zu gelangen. Verzögerung Vakuum Das Vakuum wird nicht sofort mit Druckbeginn zugeschaltet, sondern erst, wenn das Etikett eine bestimmte Zeit vorgeschoben wurde. Diese Verzögerung bewirkt, dass das Etikett leichter unter den Stempel läuft, da es nicht sofort angesaugt und dadurch gebremst...
  • Seite 69 Compa II Optionen Taste drücken, um zum nächsten Parameter zu gelangen. Andruckzeit Nur aktiv, wenn in der Betriebsart 'Stempeln' appliziert wird. Es wird die Zeitdauer eingestellt, während der der Stempel für die Übertragung des Etiketts auf das Gut in der Etikettierposition gehalten wird.
  • Seite 70 Optionen Compa II Taste drücken, um zum nächsten Parameter zu gelangen. Test Funktionen Hub Einstellung Mit dieser Funktion kann der Anschlag justiert und die Hubgeschwindigkeit eingestellt werden. Der Stempel führt eine Hubbewegung aus, und kehrt nach Erreichen der unteren Endlage wieder in die Grundposition zurück.

  • Seite 71: Wlan

    Compa II Optionen 7.4 WLAN Nach Einschalten des Etikettendruckers wird das Grundmenü angezeigt. Taste drücken, um in das Funktionsmenü zu gelangen. Taste drücken, bis das Menü WLAN erreicht wurde. Taste drücken, um das Menü auszuwählen. Der Menüpunkt WLAN kann nur ausgewählt werden, wenn beim Einschalten des Druckers eine WLAN Karte erkannt wird.

  • Seite 73: Compact Flash Karte / Usb-Stick

    Compa II Compact Flash Karte / USB-Stick Compact Flash Karte / USB-Stick 8.1 Allgemeines Auf der Rückseite des Etikettendruckers befindet sich der Einschub für die CF Karte und der USB Anschluss zum Einstecken des USB- Sticks. Das Massenspeicher-Menü (Memory Menu) erlaubt den Zugriff auf Speicherkarten oder USB-Speichersticks die an den Drucker angeschlossene sind.

  • Seite 74: Navigation

    Compact Flash Karte / USB-Stick Compa II 8.3 Navigation Mit den Tasten der Folientastatur des Druckers oder mit verschiedenen Funktionstasten einer angeschlossenen USB-Tastatur wird das Memory-Menu bedient. Zurück zum letzten Menü. In der Funktion Layout laden: Wechsel in den File Explorer.

  • Seite 75: Benutzerverzeichnis Definieren

    Compa II Compact Flash Karte / USB-Stick 8.4 Benutzerverzeichnis definieren HINWEIS! Ein Benutzerverzeichnis muss definiert werden: • bevor eine Benutzung bzw. Navigation durch das Memory Menü erfolgen soll. • wenn die Formatierung der CF Karte am PC ausgeführt und somit das STANDARD Verzeichnis nicht automatisch angelegt wurde.

  • Seite 76: Layout Laden

    Compact Flash Karte / USB-Stick Compa II Taste drücken um in das Memory Menü zu gelangen. Taste drücken um den File Explorer aufzurufen. Mit den Navigationstasten das gewünschte Verzeichnis auswählen. Taste drücken um die zur Verfügung stehenden Funktionen anzuzeigen. Die Funktion Benutzerverzeichnis auswählen und die Auswahl mit Taste bestätigen...

  • Seite 77: File Explorer

    Compa II Compact Flash Karte / USB-Stick 8.6 File Explorer Der File Explorer ist das Dateiverwaltungssystem des Drucksystems. Die Hauptfunktionen für die Oberfläche des Memory Menüs werden im File Explorer zur Verfügung gestellt. In der Ansicht des Benutzerverzichnisses die Taste drücken um in...
  • Seite 78 Compact Flash Karte / USB-Stick Compa II Datei laden Lädt eine beliebige Datei. Dies kann eine zuvor gespeicherte Konfiguration, ein Firmware-Update, ein Layout, etc. sein. Taste drücken um in das Memory Menü zu gelangen. Taste drücken um den File Explorer aufzurufen.
  • Seite 79 Compa II Compact Flash Karte / USB-Stick Konfiguration Sichert die komplette, aktuelle Druckerkonfiguration unter dem speichern ausgewählten Namen. Taste drücken um in das Memory Menü zu gelangen. Taste drücken um den File Explorer aufzurufen. Taste drücken um in das Menü Datei speichern zu gelangen.
  • Seite 80 Compact Flash Karte / USB-Stick Compa II Formatieren Formatiert unwiderruflich eine Speicherkarte. HINWEIS! USB-Sticks können nicht am Drucker formatiert werden! Taste drücken um in das Memory Menü zu gelangen. Taste drücken um den File Explorer aufzurufen. Das zu formatierende Laufwerk mit den Navigationstasten auswählen.
  • Seite 81 Compa II Compact Flash Karte / USB-Stick Kopieren Erstellt ein Duplikat der ursprünglichen Datei bzw. des ursprünglichen Verzeichnisses um anschließend unabhängig vom Original Änderungen durchführen zu können. Taste drücken um in das Memory Menü zu gelangen. Taste drücken um den File Explorer aufzurufen.

  • Seite 82: Firmware Update

    Compact Flash Karte / USB-Stick Compa II 8.7 Firmware Update Ab Firmware Version 1.58 ist es möglich, ein Firmware-Update auch über das Memory Menu durchzuführen. Hierfür kann sowohl der USB- Stick als auch die CF Karte verwendet werden. Vorgehensweise Auf der CF Karte / dem USB-Stick wird ein Verzeichnis angelegt in dem die notwendigen Update-Dateien abgelegt sind (firmware.prn,...

  • Seite 83: Wartung Und Reinigung

    Compa II Wartung und Reinigung Wartung und Reinigung GEFAHR! Lebensgefahr durch Stromschlag! ⇒ Vor allen Wartungsarbeiten Etikettendrucker vom Stromnetz trennen. HINWEIS! Für die Reinigung des Geräts sind persönliche Schutzein- richtungen wie Schutzbrille und Handschuhe empfehlenswert. Wartungsplan Wartungsaufgabe Häufigkeit Allgemeine Reinigung (siehe Bei Bedarf.

  • Seite 84: Allgemeine Reinigung

    Wartung und Reinigung Compa II 9.1 Allgemeine Reinigung VORSICHT! Beschädigung des Druckers durch scharfe Reinigungsmittel! ⇒ Keine Scheuer- oder Lösungsmittel zur Reinigung der Außenflächen oder Baugruppen verwenden. ⇒ Staub und Papierfusseln im Druckbereich mit weichem Pinsel oder Staubsauger entfernen. ⇒...

  • Seite 85: Etikettenlichtschranke Reinigen

    Lösungsmittel zur Reinigung der Lichtschranke verwenden. Die Etikettenlichtschranke kann durch Papierstaub verschmutzen. Dadurch kann die Etikettenabtastung beeinträchtigt werden. Compa II 103 T, 104, 106 und 108 T Abbildung 20 1. Andruckhebel (1) gegen den Uhrzeigersinn drehen, um den Druckkopf zu entriegeln.
  • Seite 86 Wartung und Reinigung Compa II Compa II 162 + 162 T Abbildung 21 1. Andruckhebel (1) gegen den Uhrzeigersinn drehen, um den Druckkopf zu entriegeln. 2. Etiketten und Transferband aus dem Etikettendrucker entnehmen. 3. Sechskantschlüssel (7) aus der Halterung nehmen und Rückwand des Druckers demontieren.

  • Seite 87: Druckkopf Austauschen

    Compa II Wartung und Reinigung 9.5 Druckkopf austauschen HINWEIS! Der Druckkopf (7) ist auf einer Zwischenlage (1) vormontiert und werksseitig ausgerichtet. Abbildung 22 1 = Zwischenlage 2 = Steckverbindung 3 = Steckverbindung 4 = Schraube 5 = Druckleiste 6 = Mitnehmer...
  • Seite 88 Wartung und Reinigung Compa II Abbildung 23 Druckkopf ausbauen 1. Andruckhebel (10) gegen den Uhrzeigersinn drehen, um den Druckkopf zu entriegeln. 2. Etiketten und Transferband aus dem Etikettendrucker entnehmen. 3. Sechskantschlüssel (11) aus seiner Halterung nehmen. 4. Druckkopfhalter (9) mit einem Finger leicht auf der Druckwalze halten und mit dem Sechskantschlüssel Schraube (8)

  • Seite 89: Andruckwalze Und Spendewalze Austauschen

    Compa II Wartung und Reinigung 9.6 Andruckwalze und Spendewalze austauschen Abbildung 24 Lagerplatine abbauen 1. Andruckhebel (1) gegen den Uhrzeigersinn drehen, um den Druckkopf zu entriegeln. 2. Andrucksystem (5) von der Spendewalze abheben. 3. Etiketten und Transferband aus dem Etikettendrucker entnehmen.
  • Seite 90 Wartung und Reinigung Compa II Abbildung 25 Walzen aus- und 1. Andruckwalze (7) und Spendewalze (8) von den Wellen (9, 10) einbauen am Gehäuse abziehen. 2. Wellen (9, 10) der Walzen reinigen (siehe Vergrößerung bei Welle 10). 3. Andruckwalze (7) und Spendewalze (8) auf die jeweilige Welle aufsetzen und leicht drehen bis der Sechskant der Welle in den Innensechskant der Walze greift.

  • Seite 91: Fehlermeldungen Und Fehlerbehebung

    Compa II Fehlermeldungen und Fehlerbehebung 10 Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung Zeile zu hoch Zeile ragt ganz bzw. teilweise Zeile tiefer setzen (Y-Wert über oberen Etikettenrand. erhöhen). Rotation und Font überprüfen. Zeile zu tief Zeile ragt ganz bzw. teilweise Zeile höher setzen (Y-Wert...
  • Seite 92 Fehlermeldungen und Fehlerbehebung Compa II Fehlermeldung Ursache Behebung Feldindex Empfangene Zeilennummer ist Gesendete Daten überprüfen. bei RS-232 und paralleler Verbindung (PC und Drucker) Schnittstelle ungültig. überprüfen. Länge Maske Länge des empfangenen Gesendete Daten überprüfen. Maskensatzes ungültig. Verbindung (PC und Drucker) überprüfen.
  • Seite 93 Compa II Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung Ungültiger Parameter Eingegebene Zeichen Codedaten überprüfen. entsprechen nicht den vom Datenbezeichner zugelassenen Zeichen. Datenbezeichner Ausgewählter Datenbezeichner Codedaten überprüfen. bei GS1-128 nicht verfügbar. Zeilen < 2, Endlos Fehlendes HIBC Definition des HIBC Codes Systemzeichen.
  • Seite 94 Fehlermeldungen und Fehlerbehebung Compa II Fehlermeldung Ursache Behebung Laufwerk nicht Speicherkarte nicht formatiert. Speicherkarte formatieren. formatiert Aktuelles Versuch das aktuelle Verzeichnis wechseln. Verzeichnis löschen Verzeichnis zu löschen. Pfad zu lang Pfadangabe zu lang, zu hohe Kürzeren Pfad angeben. Verzeichnistiefe. Schreibschutz Speicherkarte ist Schreibschutz entfernen.
  • Seite 95 Compa II Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung Keine CF Karte Keine Speicherkarte Speicherkarte in Einschub eingesteckt. stecken. Webserver Fehler Fehler beim Start des Zuständigen Händler Webservers. kontaktieren. Falsches FPGA Druckkopf FPGA falsch Zuständigen Händler gesteckt. kontaktieren. Endposition Etikettenlänge zu lang.
  • Seite 96 Fehlermeldungen und Fehlerbehebung Compa II Fehlermeldung Ursache Behebung Warmstart CF Keine Speicherkarte Falls Option Warmstart aktiviert vorhanden. wurde, muss eine Speicherkarte gesteckt sein. Zum Stecken der Speicherkarte den Drucker zuerst ausschalten. Spiegeln/Drehen Funktion 'mehrbahniger Druck' Beide Funktionen gemeinsam und 'Spiegeln/Drehen' auswählen nicht möglich.
  • Seite 97 Compa II Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung RFID Type Definition der Etikettendaten Speicheraufteilung des stimmen nicht mit verwendetem verwendeten Etikettentyps Etikett überein. überprüfen. RFID Lock Fehler bei Programmierung des RFID Daten Definition RFID Etiketts (gesperrte überprüfen. Felder). Etikett wurde bereits programmiert.
  • Seite 98 Fehlermeldungen und Fehlerbehebung Compa II Fehlermeldung Ursache Behebung Startsignal Druckauftrag ist aktiv aber Startsignal überprüfen. Gerät nicht bereit ihn zu verarbeiten. Keine Druckdaten Druckdaten außerhalb des Eingestellten Gerätetyp Etiketts. überprüfen. Falscher Gerätetyp Auswahl linkes/rechtes (Designsoftware) ausgewählt. Druckmodul überprüfen. Druckkopf Kein Original Druckkopf wird Verwendeten Druckkopf verwendet.
  • Seite 99 Compa II Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung XML Parameter Die XML Datei enthält falsche Zuständigen Händler Parameter. kontaktieren. Ungült. Variable Übertragene Variable mit Korrekte Variable ohne Bedienereingabe ist ungültig. Bedienereingabe auswählen und übertragen. Transferband Während des Druckauftrags Transferband wechseln.
  • Seite 100 Fehlermeldungen und Fehlerbehebung Compa II Fehlermeldung Ursache Behebung Kein Freigabesignal Keine Druckfreigabe durch die Freigbesignal an der übergeordnete Steuerung übergeordneten Steuerung (Kundenmaschine). aktivieren. Falsche Firmware Es wurde versucht, eine nicht Zum Druckertyp passende zum verwendeten Druckertyp Firmware verwenden. passende Firmware zu Zuständigen Händler...

  • Seite 101: Zusatzinformationen

    Compa II Zusatzinformationen 11 Zusatzinformationen 11.1 Mehrbahniger Druck Mit dem Etikettendrucker kann mehrbahnig gedruckt werden, d.h. die Informationen einer Bahn (Spalte) kann mehrmals, je nach Bahnbreite, auf das Etikett gedruckt werden. Dadurch kann die volle Druckbreite ausgenutzt werden und die Generierzeit erheblich verringert werden.

  • Seite 102: Warmstart

    Zusatzinformationen Compa II 11.2 Warmstart HINWEIS! Die Speicherung der Daten erfolgt auf CF Karte. Aus diesem Grund ist die Funktion CF Karte die Voraussetzung für den Menüpunkt Warmstart. Die Funktion Warmstart beinhaltet z.B. dass bei einem eventuellen Netzausfall das aktuell geladene Etikett ohne Datenverlust weiterverarbeitet werden kann.
  • Seite 103 Compa II Zusatzinformationen Starten des Falls beim Ausschalten ein Druckauftrag aktiv war, wird automatisch Druckauftrags ein Druckstart ausgelöst und die Soll- bzw. Ist-Anzahl der gedruckten Etiketten aktualisiert. Falls der Druckauftrag beim Ausschalten gestoppt war, wird er nach Einschalten des Etikettendruckers wieder in den 'Gestoppt' Zustand versetzt.

  • Seite 104: Rückzug/Verzögerung

    Zusatzinformationen Compa II 11.3 Rückzug/Verzögerung Rückzug Betriebsarten Im fortlaufenden Spendebetrieb (I/O DYN F, I/O ST F, I/O LS F) ist kein optimierter Rückzug möglich, da beim Druckauftragswechsel das aktuelle Etikett im Offsetbereich bereits vom alten Druckauftrag bedruckt wäre. Bei aktiviertem Doppelschnitt ist kein optimierter Rückzug möglich.
  • Seite 105 Compa II Zusatzinformationen Kein Rückzug Spender: Nach Drucken des Etiketts wird in den Spende Offset gefahren und dort gewartet. Beim Anlegen eines neuen Startsignals (I/O dynamisch) wird dann sofort das nächste Etikett gedruckt. Da das Etikett aber bereits im Offset steht, wird es erst ab der Offsetposition bedruckt, d.h.

  • Seite 106: Lichtschranken

    Zusatzinformationen Compa II 11.4 Lichtschranken HINWEIS! Bei Verwendung von Reflexions-Lichtschranken sollte darauf geachtet werden, dass der Deckel des Etikettendruckers geschlossen ist und somit Fremdlichteinwirkungen (z.B. Arbeitslampe) auf die Lichtschranke verhindert wird. Durchlicht Der Sender befindet sich oben und der Empfänger unten, d.h. der Lichtschranke normal Infrarotstrahl wird von oben gesendet.

  • Seite 107: Umweltgerechte Entsorgung

    Carl Valentin GmbH zurückgegeben werden. Die Altgeräte werden daraufhin fachgerecht entsorgt. Die Carl Valentin GmbH nimmt dadurch alle Verpflichtungen im Rahmen der Altgeräteentsorgung rechtzeitig wahr und ermöglicht damit auch weiterhin den reibungslosen Vertrieb der Produkte. Wir können nur frachtfrei zugesandte Geräte zurücknehmen.

  • Seite 109: Index

    Compa II Index 13 Index Abbildungen ................. 7, 8, 9 Abreißkante ab-/anbauen ..............39 Anschließen Drucker ................26 Aufstellen Drucker ................25 Bedienfeld ..................41 Bestimmungsgemäße Verwendung ..........5, 6 Betriebsbedingungen ............12, 13, 14, 15 Compact Flash Card Benutzerverzeichnis festlegen ..........75, 76 Datei laden ..................
  • Seite 110 Index Compa II Netzwerk ..................52 Passwort ................... 52, 53 Schnittstellen .................. 54 Service Funktionen ............57, 58, 59, 60 Inbetriebnahme .................. 27 Installation ..................25 Kopfandrucksystem ................34 Lichtschranken ................. 106 Material einlegen ................29 Mehrbahniger Druck ................. 101 Optionen Etikettenapplikator ............
  • Seite 111 Compa II Index Warmstart ................. 102, 103 Wartung/Reinigung Allgemeine Reinigung ..............84 Andruckwalze austauschen ............89, 90 Druckkopf austauschen ............87, 88 Druckkopf reinigen ................84 Druckwalze reinigen ............... 84 Etikettenlichtschranke reinigen ..........85, 86 Spendewalze austauschen ............89, 90 Wartungsplan ..................
  • Seite 112 Carl Valentin GmbH Neckarstraße 78 – 86 u. 94 . 78056 Villingen-Schwenningen Phone +49 7720 9712-0 . Fax +49 7720 9712-9901 info@carl-valentin.de . www.carl-valentin.de...
