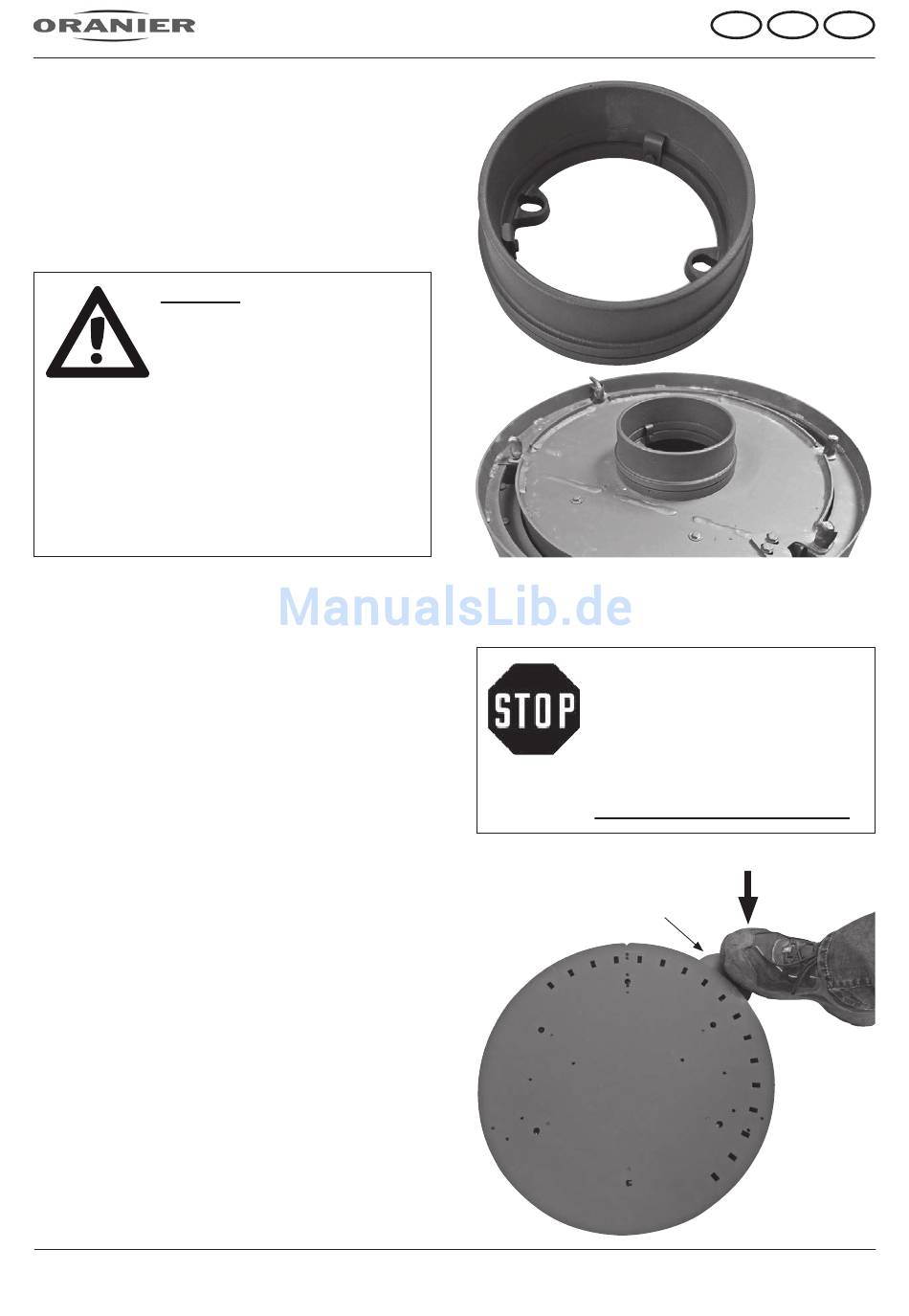

Schritt 7. Starren Rauchrohrstutzen des Ka-
minofens gegen den drehbar ausgeführten
Rauchrohrstutzen aus dem Lieferumfang des
Dreh-Tableaus austauschen.
Verwenden Sie zum Abdichten des Rauchrohr-
stutzen zum Kaminofen unbedingt die eben-
falls im Lieferumfang beindliche Dichtschnur.
Hinweis:
Bei Kaminöfen, die für eine
Glasabdeckung
sind, beindet sich unter der
Glasabdeckung eine Hitze-
schutzabdeckung aus Vermi-
culite.
Bei der Montage des Rauch-
rohrstutzens besteht Bruch-
gefahr der Hitzschutzab-
deckung!

4. Bedienung

Um den Kaminofen zu drehen, muss die Trag-
platte des Dreh-Tableaus entriegelt werden:
Fußhebel drücken zum Entriegeln. Solange
der Fußhebel gedrückt bleibt, kann der Kami-
nofen zusammen mit der Tragplatte verdreht
werden.
Sobald die gewünschte Position erreicht ist,
Fußhebel loslassen und Kaminofen noch ein
wenig weiter drehen, bis die Doppel-Verriege-
lung hörbar einrastet.
Die Position des Kaminofens ist damit einge-
stellt und sicher gegen Verdrehen verriegelt.
vorgesehen
7
D
Der drehbar gemachte Ka-
minofen darf nur aus der
Grundposition gedreht wer-
den, wenn er frei im Raum
steht, nicht in Betrieb und
vollständig abgekühlt ist!
VERBRENNUNGSGEFAHR!
Drücken zum Entriegeln
Fußhebel
Dreh-Tableau
