Oranier Dreh-Tableau Bedienungs- Und Montageanleitung Seite 6

D AT CH

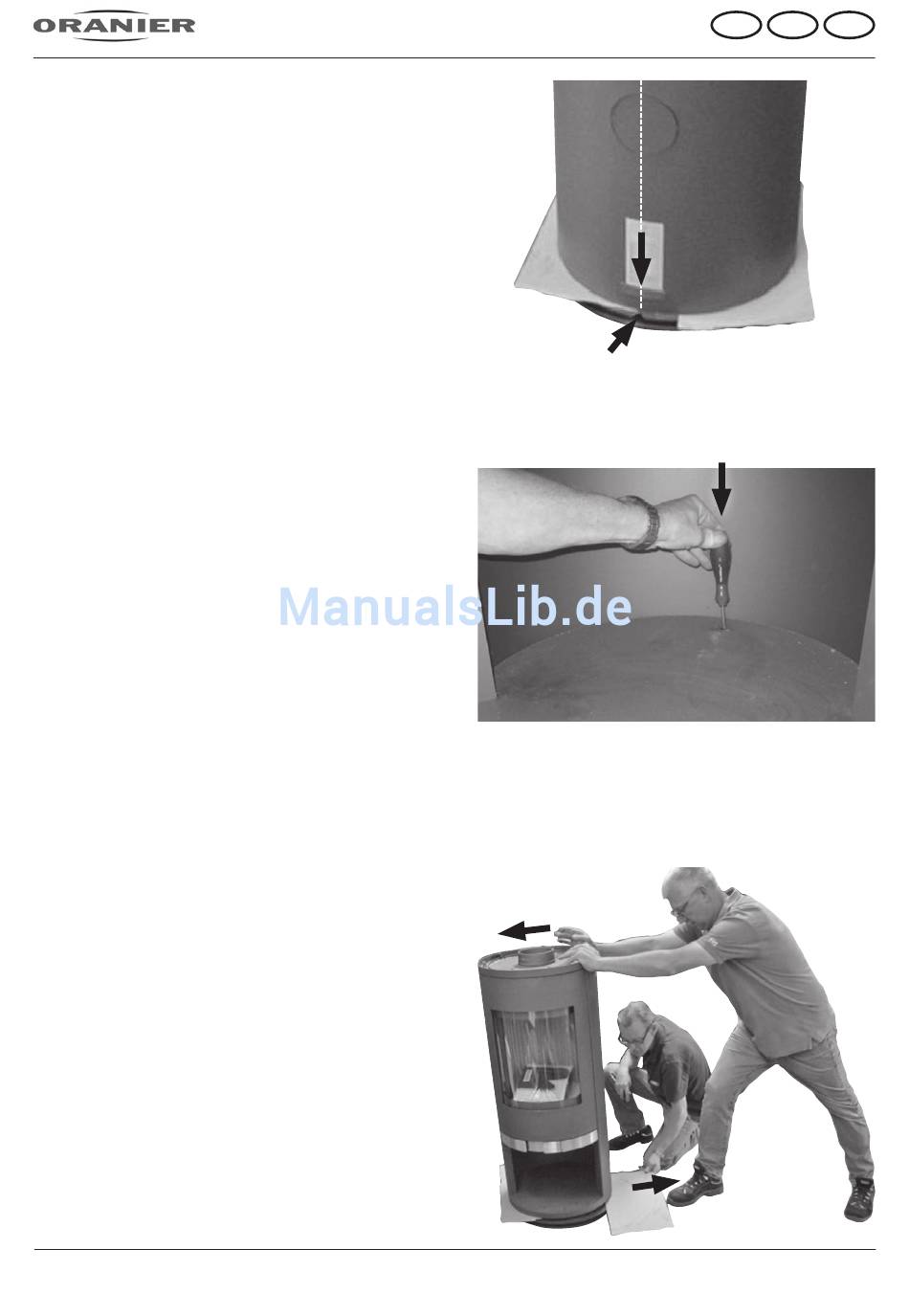

Schritt 4. Der Kaminofen ist zentrisch auf dem
Dreh-Tableau zu positionieren.
Die Mitte der Rückseite des Kaminofens muß
zur Kerbe an der Oberseite der Tragplatte
nach hinten („12:00 Uhr"-Position) ausgerichtet
werden.
12:00 Uhr-Position
Schritt 5. Mit einem spitzen Gegenstand
durch die Bohrungen im Bodenblech des
Ofens durchtasten um die Gewindebohrungen
im Dreh-Tableau zu inden und den Ofen fein
auszurichten und 1 Schraube einsetzen und
etwas andrehen. Noch nicht festziehen!
Im Beipack beinden sich dazu jeweils 3
Schrauben DIN 933 M6x12 (für Kaminöfen
ohne Sockel und DIN933 M6x35 (für Ka-
minöfen mit Sockel) sowie passende Unter-
legscheiben.
Schritt 6. Pappe entfernen und Kaminofen
sorgfältig ausrichten. Verbliebene 2 Schrau-
ben mit Unterlegscheiben einsetzen und alle 3
Schrauben endfest anziehen.
Anschließend die Einheit aus Kaminofen und
Dreh-Tableau an den vorgesehenen Aufstel-
lungsort bringen.
6
