Seite 2: Inhaltsverzeichnis
Inhalt Warnung.................…...……………..…………………………….………… Sicherheitshinweise…………………………………………………………………………………………………….. Bestimmungsgemäße Verwendung…….………………………………………………………………………….. Gerätebeschreibung............…...……………..…………………………….………… Eigenschaften.……………………………………………………………………………………….……..….... Übersicht………………………………………………………………………………………………………....Steuereinheit Vorderseite..........................Steuereinheit Rückseite............................. Installation................…...……………………………………..…....Setup und Betrieb..............……..…………………………….…......Betrieb ……………...............……….…………………………....... Zuweisung von Kanälen............……………………........- Werkseinstellungen................…....………......Zuweisung von Kanälen aufheben...............………...... Programmiermodus aktivieren....................... Programmiermodus beenden..............…....………..- Szene aufnehmen..................…....………....Szene wiedergeben..........................- Szene löschen / Szene überschreiben ….................... -
Seite 3: Anleitungen Zum Auspacken
ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! Anleitungen zum Auspacken Öffnen Sie bitte gleich nach dem Erhalt des Produktes den Karton und überprüfen Sie den Inhalt der Lieferung auf Vollständigkeit. Stellen Sie sicher, dass alle Bestandteile der Sendung mitgeliefert wurden und unbeschädigt sind. -
Seite 4: Bestimmungsgemässer Gebrauch
Lassen Sie die Netzleitung nie mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Löschen Sie nie Warnhinweise oder informative Kennsätze von dem Gerät. Schrauben Sie das Gerät nicht auseinander, und modifizieren Sie nie das Gerät. ... - Seite 5 Hauptanschlüsse Schließen Sie das Gerät mit dem Stecker an die Hauptanschlüsse an. Passen Sie immer auf, dass das Kabel mit der richtigen Farbe an die richtige Stelle angeschlossen wird. International EU Cable UK Cable US Cable Braun Gelb/Kupfer Phase Blau Schwarz Silber Neutral...
-
Seite 6: Beschreibung Des Geräts
Beschreibung des Geräts Eigenschaften • Einfache Anwendung • Steuerung von 8 RGB-Geräte • Verstellbarer Geschwindigkeitsregler • Verstellbare Ein- und Ausblenddauer • Frei zuweisbare RGB- und Dimmerkanäle • Stromversorgung: AC 12 V- 1,25 A • Stromverbrauch: 20 Watt • Netzanschluss: Adapter (mitgeliefert) •... -

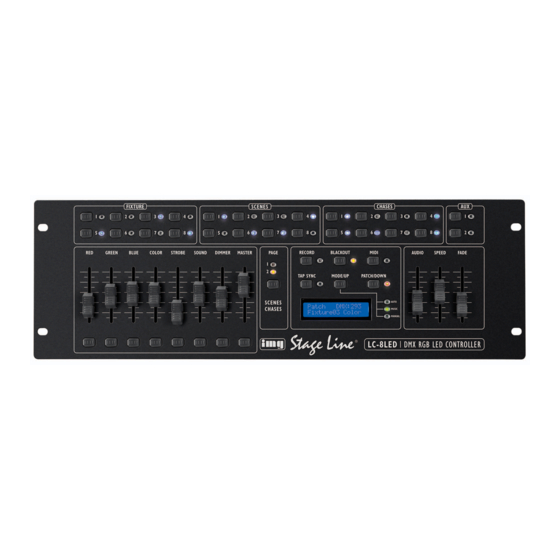

Seite 7: Steuereinheit Vorderseite
Steuereinheit Vorderseite Abb. 2 1) Fixture-Tasten und LED-Anzeigen 1-8: Die Fixture-Tasten 1-8 zur Auswahl eines Geräts verwenden. 2) Scenes-Tasten und LED-Anzeigen 1-8: Eine scene-Taste zur Aktivierung einer Szene drücken. 3) Chase-Tasten und LED-Anzeigen 1-8: Eine chase-Taste zur Aktivierung eines Chases drücken. 4) Aux-Tasten: AUX 1 und AUX 2 5) Red-Blendregler: Mithilfe des Blendreglers die Intensität der Farbe Rot manuell einstellen. -
Seite 8: Steuereinheit Rückseite
Steuereinheit Rückseite Abb. 3 25) DMX-AUSGANG 26) DMX-Polaritätsschalter DMX Polarity Switch 27) USB-Lampe 28) Audioeingang: Diese Buchse unterstützt ein Line Level Audioeingangssignal von 100 mV bis 1Vpp. 29) MIDI-Thru: MIDI-Port für den Anschluss an einen Sequenzer oder ein MIDI-Gerät. 30) MIDI-Out: MIDI-Port für den Anschluss an einen Sequenzer oder ein MIDI-Gerät. -
Seite 9: Betrieb
Betrieb Zuweisung von Kanälen 1) Die Taste Patch/Down (21) 3 Sekunden gedrückt halten. Die Patch LED leuchtet rot. 2) Mit dem SPEED-Blendregler (23) die Kanalreichweite einstellen. Beispiel: 1, 17, 33, 49, usw. Reichweite 17: Start bei 17 und Ende bei 32. 3) Mit dem FADE-Blendregler (24) einen DMX-Kanal auswählen. -
Seite 10: Zuweisung Von Kanälen Aufheben
Zuweisung von Kanälen aufheben 1) Die Patch/Down-Taste(21) 3 Sekunden gedrückt halten. Die Patch-LED leuchtet rot. 2) Das Gerät deselektieren. Keines der LEDs darf leuchten. 3) Mithilfe der Geschwindigkeits- und Fade Time Regler (23+24) den DMX-Kanal auswählen, den Sie unpatchen wollen. 4) Die Blitz-Taste, die dem Kanalnamen entspricht, drücken, um die Zuweisung des Kanals aufzuheben. -
Seite 11: Szene Löschen / Szene Überschreiben
Szene löschen / Szene überschreiben 1) Die Record-Taste (15) 3 Sekunden gedrückt halten, um den Aufnahmemodus zu aktivieren. 2) Durch Drücken der entsprechenden Fixture-Taste das zu programmierende Gerät wählen. 3) Die Blendregler auf die gewünschten Werte stellen. 4) Mithilfe der Page-Taste (14) die entsprechende Seite einschalten. Wählen Sie zwischen Page 1 und Page 2. -
Seite 12: Chase Aufnehmen
Chase aufnehmen 1) Durch Drücken der Record-Taste (15) den Aufnahmemodus aktivieren. 2) Mithilfe der Page-Taste (14) die entsprechende Seite auswählen. 3) Durch Drücken der entsprechenden Chase Taste 1-8 (3) den gewünschten Chase auswählen. 4) Durch Drücken der Fixture-Taste 1-8 (1) das gewünschte Gerät auswählen. 5) Die Blendregler auf die gewünschten Werte stellen. -
Seite 13: Auto / Musik /Manueller Modus
Auto / Musik /Manueller Modus Auto 1) Die Mode-Taste (19) drücken, bis die LED vor Auto grün leuchtet. 2) Die Geschwindigkeits- und Ein- und Ausblenddauer mithilfe der jeweiligen Regler (23+24) einstellen. Musik 1) Die Mode-Taste (19) drücken, bis die LED vor Musik grün leuchtet. 2) Die Audioempfindlichkeit mithilfe des Audio-Blendreglers (22) einstellen. -
Seite 14: Technische Daten
Technische Daten Netzstromadapter: AC 12V- 1,25 A DC-Eingang LED-Commander: min. DC 9-12V 800mA Stromverbrauch: 20 Watt Netzanschluss: Adapter (mitgeliefert) Einfache Anwendung Steuerung von 8 RGB-Geräte Verstellbare Geschwindigkeit Verstellbare fade Time Frei zuweisbare RGB- und Dimmerkanäle 16 Chases Ein Chase kann bis zu 1740 Schritte enthalten 16 können insgesamt bis zu 1740 Schritte enthalten DMX-Kanäle insgesamt: 512: 16 individuelle DMX-Kanäle pro Gerät 128 individuelle DMX insgesamt...
