- Seite 1 Professioneller RGB-LED-DMX-Controller LC-8PRO Best.-Nr. 38.0010 BEDIENUNGSANLEITUNG ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS...
-
Seite 3: Inhaltsverzeichnis
LC-8PRO Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Beschreibung des Geräts ..............................5 Übersicht ..................................5 Vorderseite ..................................6 Rückseite ..................................7 Installation ................................... 7 Setup und Betrieb ................................7 Verbinden der Geräte ..............................8 Datenverkabelung ............................... 8 Steuerungsmodi ................................9... -
Seite 4: Warnung
LC-8PRO Warnung Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. - Seite 5 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren IMG Stage Line- Händler. ...
-
Seite 6: Bestimmungsgemäßer Gebrauch
LC-8PRO Bestimmungsgemäßer Gebrauch Die maximale Umgebungstemperatur für den Betrieb beträgt ta = 40°C und darf auf keinen Fall überschritten werden. Die relative Luftfeuchtigkeit darf 50 % bei einer Umgebungstemperatur von 40 °C nicht überschreiten. Wenn das Gerät nicht so verwendet wird, wie in dieser Anleitung beschrieben, könnte es Schaden nehmen und die Garantie erlischt. -
Seite 7: Beschreibung Des Geräts
LC-8PRO Beschreibung des Geräts Der LC-8PRO ist ein Lichtmischpult von IMG Stage Line, das über folgende Funktionen verfügt: Funktionen • Der LC-8PRO ist das Nachfolgemodell des LC-8LED. • Einfache Bedienung • Steuerung von bis zu 8 RGB-Geräten. • Anpassbare Geschwindigkeitssteuerung •... -
Seite 8: Vorderseite

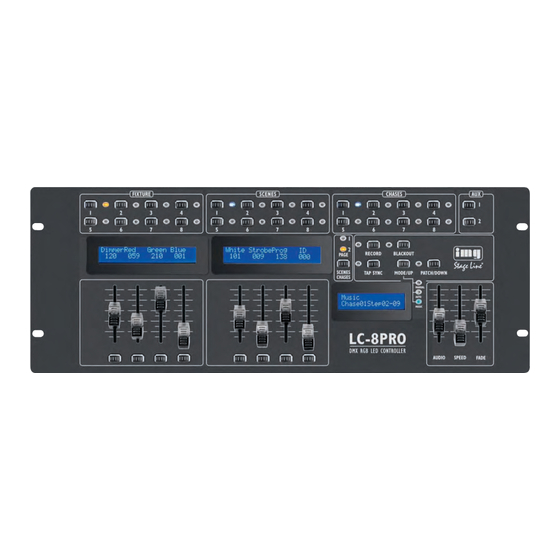

LC-8PRO Vorderseite Abb. 02 01) Fixture-Tasten und LED-Anzeigen 1-8 02) Scenes-Tasten und LED-Anzeigen 1-8 03) Chase-Tasten und LED-Anzeigen 1-8 04) AUX 1 und AUX 2 05) Schieberegler 1 06) Schieberegler 2 07) Schieberegler 3 08) Schieberegler 4 09) Schieberegler 5... -
Seite 9: Rückseite
LC-8PRO Rückseite Abb. 03 26) DMX-Ausgang, 3-polig 27) DMX-Polaritätsumschalter 28) USB A, Lampenanschluss 29) RCA-Audioeingang 30) MIDI Thru 31) MIDI-Ausgang 32) MIDI-Eingang 33) DC-Adapter, 12V/500mA 34) Netzschalter (EIN/AUS) Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. -
Seite 10: Verbinden Der Geräte
Maximale empfohlene Anzahl von Geräten an einer DMX-Datenübertragungsleitung: 30 Geräte. Datenverkabelung Zur Verbindung der Geräte müssen Datenkabel verwendet werden. Wir empfehlen hier die DMX-Kabel der CDMXN-Serie von IMG Stage Line, konfektioniert mit NEUTRIK-XLR-Steckern NC-3MX und NEUTRIK-XLR-Kupplungen NC-3FX: CDMXN-150/SW Best.-Nr. 11.2110 CDMXN-300/SW Best.-Nr. -
Seite 11: Steuerungsmodi
LC-8PRO Steuerungsmodi Es gibt 4 verfügbare Steuerungsmodi: 1. Patch-Modi 2. Wiederherstellung der Werkseinstellungen 3. Szenen 4. Chases 1. Patch-Modi 1.1 Patchen von Adressen 01) Halten Sie Patch/Down (22) 3 Sekunden lang gedrückt, um den Patch-Modus zu aktivieren. 02) Die rote LED neben der Taste leuchtet auf. -
Seite 12: Tabellen Und Namen
LC-8PRO 07) Wählen Sie mit dem 7. Schieberegler die gewünschte Namenstabelle aus: 08) Stellen Sie mit dem 8. Schieberegler die 8 unterschiedlichen Namen ein: Tabellen und Namen Tabelle 1 Tabelle 2 Tabelle 3 Dim 1 Green Satur Dim 2 Blue... -
Seite 13: Midi
LC-8PRO 1.3 MIDI 01) Halten Sie Patch/Down (22) 3 Sekunden lang gedrückt, um den Patch-Modus zu aktivieren. 02) Die rote LED neben der Taste leuchtet auf. 03) Drücken Sie Tap Sync (16), bis das Display anzeigt. 04) Wählen Sie mit dem Geschwindigkeitsregler (19) den gewünschten MIDI-Kanal aus. -
Seite 14: Wiederherstellung Der Werkseinstellungen
3) Halten Sie Record (15) und Tap Sync (16) gemeinsam 10 Sekunden lang gedrückt. 4) Lassen Sie beide Tasten los und warten Sie 15 Sekunden. Nun blinken alle LEDs 3 Mal auf. Sie haben den Vorgang erfolgreich abgeschlossen. Der LC-8PRO hat nun seine ursprünglichen Werkseinstellungen wiederhergestellt. -
Seite 15: Chases
Beispiel: Chase 1 auf Seite 1 ist aktiviert. Gehen Sie auf Seite 2 und aktivieren Sie Chase 1. Der LC-8PRO spielt nun Chase 1 auf Seite 1 und danach Chase 1 auf Seite 2 ab. 4.3 Programmierung von Fade-Zeit und Geschwindigkeit pro Chase-Schritt 01) Halten Sie Record (15) 3 Sekunden lang gedrückt, um den Aufnahmemodus zu aktivieren. -
Seite 16: Löschen Einer Chase
LC-8PRO 06) Stellen Sie mit den 8 Schiebereglern (05-12) die gewünschten Werte ein. 07) Stellen Sie die Fade-Zeit und/oder Geschwindigkeit mit dem Geschwindigkeits- bzw. Fade-Time- Regler (19+20) ein. 08) Drücken Sie Record (15), um den Schritt zu speichern. Nun blinken alle LEDs 3 Mal auf. Sie haben den Vorgang erfolgreich abgeschlossen. -
Seite 17: Manueller Modus/Automodus/Musiktaktung
LC-8PRO 4.7 Manueller Modus/Automodus/Musiktaktung Manuell 01) Drücken Sie Mode/Up (23), bis die LED „Manual“ (LED Nummer 1) grün aufleuchtet. 02) Mit Tap Sync (16) können Sie nun manuell die Chase-Schritte durchgehen. Im manuellen Modus steht der Fade-Time-Regler (20) zur Verfügung. -
Seite 18: Wartung
03) Mechanisch bewegte Bauteile wie Achsen, Linsen, etc. dürfen keinerlei Verschleißspuren aufweisen. 04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der LC-8PRO von IMG Stage Line ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. -
Seite 19: Fehlersuche
2) Die LEDs. Geben Sie den LC-8PRO an Ihren IMG Stage Line-Händler zurück. 3) Ein LED-Effektlicht reagiert nicht auf den LC-8PRO: Überprüfen Sie die DMX-Adresse des Geräts und des Controllers. Versichern Sie sich, dass sie übereinstimmen. Versichern Sie sich, dass alle Anschlüsse korrekt vorgenommen wurden. -
Seite 20: Technische Daten
LC-8PRO Technische Daten IMG Stage Line LC-8PRO Modell: Eingangsspannung: 12V DC, 1A Kontinuierliche Leistung: Abmessungen: 483 x 178 x 75 mm (LxBxH) 19 Zoll x 4 HE Gewicht: 3,1 kg Bedienung und Programmierung Signal Pin OUT: Pin 1 Erdung, Pin 2 (-), Pin 3 (+)
