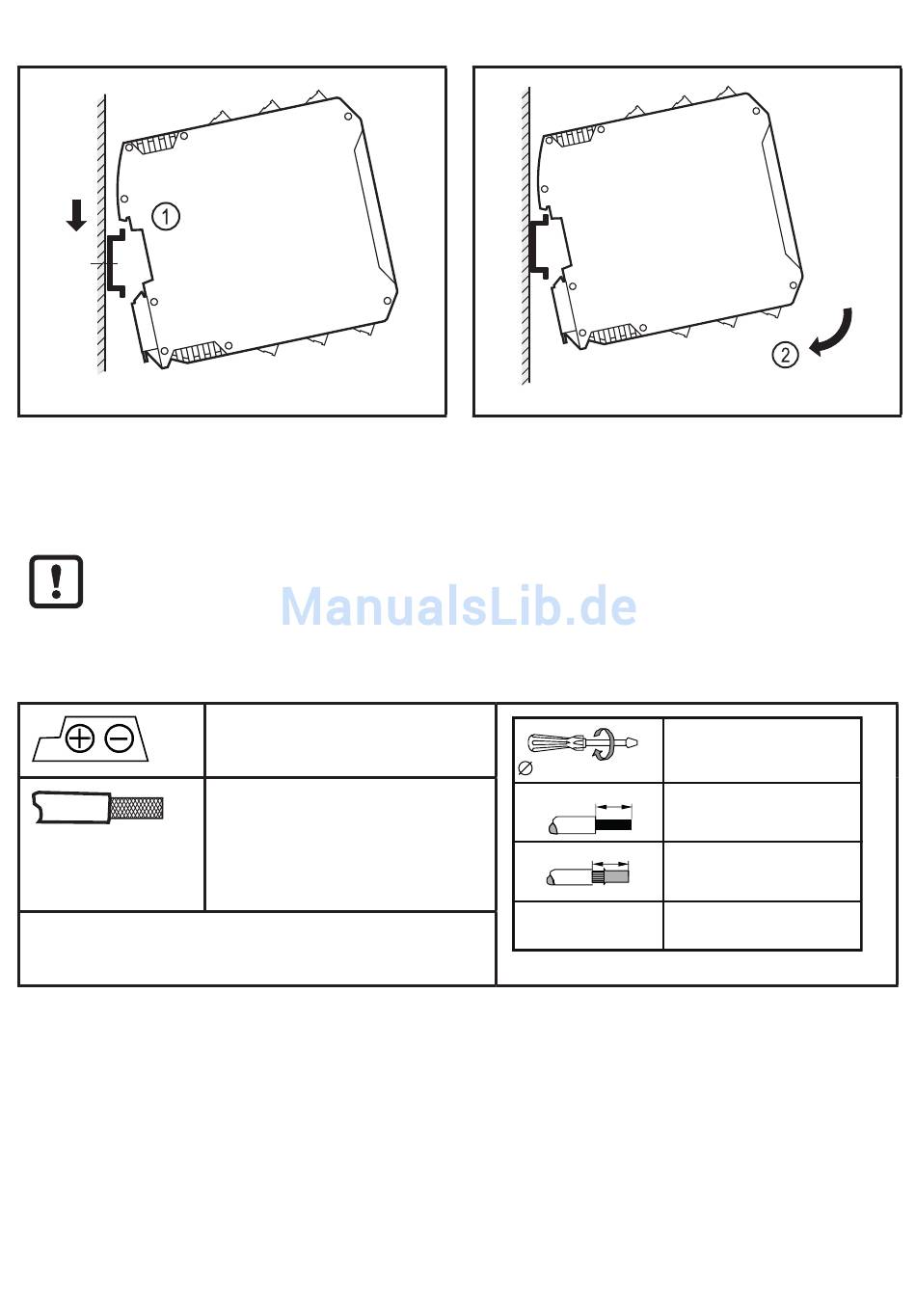

6.1 Gerät auf Tragschiene setzen
1� Gerät anwinkeln und auf die Oberkante der Tragschiene setzen�
2� Gerät nach unten schwenken und mit einem Druck verriegeln�
> Gerät rastet hörbar ein�
► Versorgungs-, Signalleitungen und AS-Interface Leitungen getrennt von
Kraftstromleitungen verlegen�
► Am AS-i Sicherheitsmonitor angeschlossene externe Relais oder Schütze mit
Schutzbeschaltung verwenden�
1 x 0,5���1,5 mm
2
(16 AWG: min� 24 / max� 12)
7 Elektrischer Anschluss
7.1 Systemtest
Sobald die Versorgungsspannung am Gerät angelegt wird, startet der interne
Systemtest� Dieser Betriebszustand wird durch Einschalten aller im Gerät
eingebauten LEDs angezeigt�
8
Umgebungstemperatur:
0���55 °C
Temperatureinsatzbereich
Kabel: 60/75 °C
► Nur Kupferleitungen
verwenden�
5 ... 6 mm / PZ2
10
2 x (0,5 ... 1,5) mm
10
2 x (0,5 ... 1,5) mm
AWG
0,8 Nm
7 LB.IN
2
2
2 x 24 ...12
