WIKA Alexander Wiegand SE & Co. KG
Alexander-Wiegand-Straße 30
63911 Klingenberg/Germany
Tel.
+49 9372 132-0
Fax
+49 9372 132-406
info@wika.de
www.wika.de

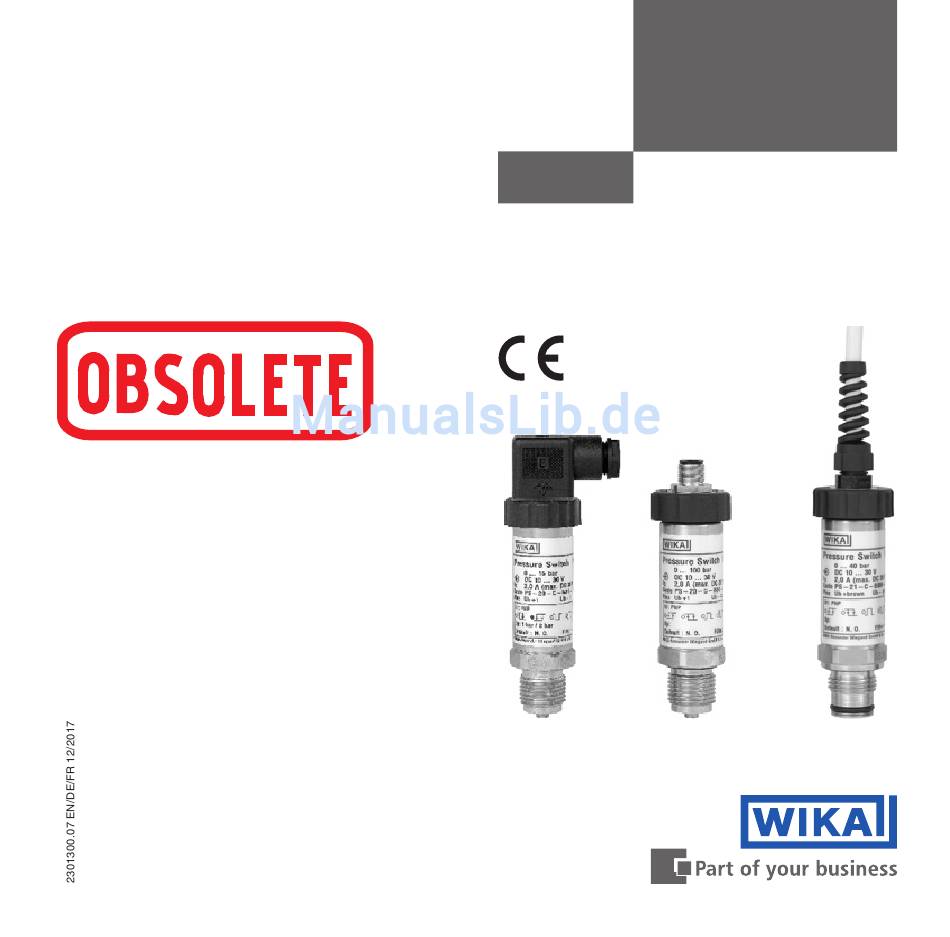

Operating instructions
Betriebsanleitung
Mode d'emploi
PS-20, PS-21
Electronic pressure switch
Elektronischer Druckschalter
Pressostat électronique
PS-20
PS-20
PS-21
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für WIKA PS-20
Inhaltszusammenfassung für WIKA PS-20
- Seite 1 Electronic pressure switch version en vigueur, voir sous ... Elektronischer Druckschalter Pressostat électronique www.wika.com PS-20 PS-21 PS-20 WIKA Alexander Wiegand SE & Co. KG Alexander-Wiegand-Straße 30 63911 Klingenberg/Germany Tel. +49 9372 132-0 +49 9372 132-406 info@wika.de www.wika.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite 16-28 Wichtiges zu Ihrer Information Der schnelle Überblick für Sie Zeichenerklärungen, Abkürzungen Funktion Zu Ihrer Sicherheit Verpackung Inbetriebnahme, Betrieb Wartung, Zubehör Störbeseitigung 10. Lagerung, Entsorgung Programmierung Konfigurationssoftware EasySwitch WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21... -
Seite 3: Important Details For Your Information
Our environmental management system is certified to DIN EN ISO 14001. Use of the product in accordance with the intended use PS-20, PS-21 Use the pressure switches to transform the pressure into an electrical signal. -
Seite 4: Signs, Symbols And Abbreviations
Potential danger of burns due to hot surfaces. Caution 4. Function PS-20: Pressure connection with internal diaphragm(standard version). PS-21: Pressure connection with flush diaphragm for highly viscous or solids entrained media which might clog the pressure port. Function The pressure prevailing within the application is transformed into a sensor signal through the deflection of the diaphragm, which acts on the sensor element with the power supply fed to the transmitter. -
Seite 5: For Your Safety
Take precautions with regard to remaining media in removed pressure switches.Remaining media in the ■ pressure port may be hazardous or toxic! Have repairs performed by the manufacturer only. ■ WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21... -
Seite 6: Packaging
6. Packaging / 7. Starting, operation 6. Packaging Has everything been supplied? Check the scope of supply: Completely assembled pressure switches; with flush version PS-20 including pre-assembled ■ sealings and protection cap. Inspect the pressure switch for possible damage during transportation. Should there be any ■... -
Seite 7: Mechanical Connection
S2 = breaking contact SP with hysteresis S1 = default: normally open S2 = default: normally closed Filter = attenuation of pressure spikes Fill in switching points with a waterproof pen WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21... -
Seite 8: Electrical Connection
Remove the protection cap only just before installation and absolutely avoid any damage to the ■ diaphragm during installation as well (PS-21). For Model PS-20 you have to provide for a sealing element; exceptions are instruments with self-sealing ■ threads (e.g. NPT thread). For Model PS-21 the sealing ring is included in delivery. - Seite 9 Positive switching voltage supply connection Circular connector M12x1, 5-pin C (PNP/PNP) A (PNP) configuration flying leads L-connector circular connector M12x1 Power supply (UB+) brown green Switch 1 (S1) white Switch 2 (S2) yellow WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21...
- Seite 10 9. Place the flat, square gasket over the connection pins on the top of the instrument housing. 10. Slide the terminal block (6) onto the connection pins. 11. Secure the angle housing (5) and terminal block (6) to the instrument with the screw (1). WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21...
- Seite 11 Case Stainless steel Internal transmission fluid 3) Synthetic oil {Halocarbon oil for oxygen applications} 3) Not for model PS-20 with pressure ranges > 25 bar. Power supply U in VDC 10 (12) < U ≤ 30 (using the programming module)
- Seite 12 Mean TC of span % of span ≤ 1.0 ■ CE- conformitiy Pressure equipment directive ■ EN 61326 Emission (Group 1, Class B) and Immunity (industrial EMC directive ■ locations) WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21...
-
Seite 13: Functional Test
Approx. 0.2 *) In an oxygen version model PS-21 is not available. In an oxygen version model PS-20 is only available with media temperatures between -4 … +140 °F / -20 … +60 °C and using stainless steel or Elgiloy® wetted parts. -
Seite 14: Maintenance, Accessories
Have repairs performed by the manufacturer only. ■ Accessories For details about the accessories (e. g. connectors), please refer to WIKA‘s price list, WIKA‘s product catalog on CD or or contact our sales department. 9. Trouble shooting Open pressure connections only after the system is without pressure! Warning Take precautions with regard to remaining media in removed pressure switches. -
Seite 15: Storage, Disposal
If the problem persists, contact our sales department. USA, Canada If the problem continues, contact WIKA or an authorized agent for assistance. If the pressure switch must be returned obtain an RMA (return material authorization) number and shipping instructions from the place of purchase. -
Seite 16: Wichtiges Zu Ihrer Information
Wird die Seriennummer auf dem Typenschild unleserlich (z. B. durch mechanische Beschädigung oder Übermalen), ist eine Rückverfolgbarkeit nicht mehr möglich. Die in der Betriebsanleitung beschriebenen WIKA-Druckschalter werden nach den neuesten Erkenntnissen konstruiert und gefertigt. Alle Komponenten unterliegen während der Fertigung strengen Qualitäts- und Umweltkriterien. -
Seite 17: Zeichenerklärungen, Abkürzungen
Mittels Sensorelement und unter Zuführung von Hilfsenergie wird über die Verformung einer Membran der anstehende Druck in Ihrer Anwendung in ein verstärktes Sensorsignal umgewandelt. Dieses elektrische Signal verändert sich proportional zum Druck. Bei Erreichen eines eingestellten Schaltpunktes erfolgt ein elektrischer Signalwechsel am Schaltausgang. WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21... -
Seite 18: Zu Ihrer Sicherheit
Inbetriebnahme, wenn Sie Störungen nicht beseitigen können. Ergreifen Sie Vorsichtsmaßnahmen für Messstoffreste in ausgebauten Druckschaltern. ■ Messstoffreste können zur Gefährdung von Menschen, Umwelt und Einrichtung führen! Lassen Sie Reparaturen nur vom Hersteller durchführen ■ WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21... -
Seite 19: Verpackung
Schutzkappe. Untersuchen Sie den Druckschalter auf eventuell entstandene Transportschäden. Sind offensicht- ■ lich Schäden vorhanden, teilen Sie dies dem Transportunternehmen und WIKA unverzüglich mit. Bewahren Sie die Verpackung auf, denn diese bietet bei einem Transport einen optimalen Schutz ■... - Seite 20 Schaltpunkteinstellungen S1 = Schließer mit Hysterese S2 = Öffner mit Hysterese S1 = Grundeinstellung: offen S2 = Grundeinstellung: geschlossen Filter = Dämpfung v. Druckspitzen Schaltpunkte mit einem wasserfesten Stift eintragen! WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21...
- Seite 21 Entfernen Sie die Schutzkappe erst kurz vor dem Einbau und achten Sie unbedingt darauf, dass ■ die Membran auch während des Einbaus nicht beschädigt wird (PS-21). Bei Typ PS-20 müssen Sie eine Dichtung vorsehen; Ausnahme sind Geräte mit selbstdichtendem ■ Gewinde (z. B. NPT-Gewinde). Bei Typ PS-21 ist der Dichtring im Lieferumfang enthalten.
- Seite 22 Negativer Versorgungsanschluss Schaltausgang 2 Positiver Schaltspannungsversorgungsanschluss Rundsteckverbinder M12x1, 5-polig A (PNP) C (PNP/PNP) Belegung Kabelausgang Winkelsteckverbinder Rundsteckverbinder M 12x1 Hilfsenergie (UB+) braun grün Schaltausgang 1 (S1) weiß Schaltausgang 2 (S2) gelb WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21...
- Seite 23 9. Legen Sie die quadratische Flachdichtung über die Anschlußpins im Gehäuse. 10. Schieben Sie den Klemmblock (6) auf die Anschlußpins im Gehäuse. 11. Verschrauben Sie mit der Schraube (1) das Winkelgehäuse (5) mit dem Klemmblock (6) im Gerät. WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21...
-
Seite 24: Technische Daten
O-Ring: NBR {FPM/FKM oder EPDM} Gehäuse CrNi-Stahl ■ Interne Übertragungsflüssigkeit Synthetisches Öl {Halocarbonöl für Sauerstoff-Ausführungen} 3) Nicht vorhanden bei Typ PS-20 für Messbereiche > 25 bar. Hilfsenergie U in VDC 10 (12) < U ≤ 30 (bei Einsatz des Programmiermoduls) Schaltausgang Typ Anzahl der Schaltausgänge... - Seite 25 Kompensierter Temperaturbereich °C 0 ... +80 Temperaturkoeffizienten im kompensierten Temperaturbereich Mittlerer TK des Nullpunktes % d. Spanne ≤ 1,0 ■ Mittlerer TK der Spanne % d. Spanne ≤ 1,0 ■ WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21...
-
Seite 26: Funktionsprüfung
Gewicht Ca. 0,2 *) In Sauerstoff-Ausführung ist Typ PS-21 nicht erhältlich. In Sauerstoff-Ausführung ist Typ PS-20 nur möglich mit Messstofftemperatur -20 … +60 °C und messstoffberührte Teile in CrNi-Stahl oder Elgiloy®. { } Angaben in geschweiften Klammern beschreiben gegen Mehrpreis lieferbare Sonderheiten. -
Seite 27: Wartung, Zubehör
Rücksendeformular vorliegt. Eine solche Erklärung beinhaltet alle Materialien, welche mit dem Gerät in Berührung kamen, auch solche, die zu Testzwecken, zum Betrieb oder zur Reinigung eingesetzt wurden. Das Rücksendeformular ist über unsere Internet-Adresse (www.wika.de / www.wika.com) verfügbar. WIKA Operating instructions / Betriebsanleitung / Mode d'emploi... -
Seite 28: Lagerung, Entsorgung
Montieren Sie die Schutzkappe bei Lagerung des Druckschalters, damit die Membran nicht beschä- digt wird (PS-21). Entsorgung Entsorgen Sie Gerätekomponenten und Verpackungsmaterialien entsprechend den einschlägigen landesspezifischen Abfallbehandlungs- und Entsorgungsvorschriften des Anliefergebietes. Technische Änderungen vorbehalten. WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21... -
Seite 29: Informations Inportantes Aperçu Rapide
La conception et la fabrication des transmetteurs de mesure WIKA, tels que décrits dans les instructions de service, satisfont aux toutes dernières règles de l’art. Tous les composants sont soumis à un contrôle strict des critères de qualité et d’environnement en cours de fabrica- tion. -
Seite 30: Explication Des Symboles,Abréviations
électrique de la pression appliquée, par la déformation d'une membrane. Ce signal électrique varie proportionnellement par rapport à la pression. Lorsqu’un point de commutation réglé est atteint, un changement de signal électrique a lieu au niveau de la sortie de commutation. WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21... -
Seite 31: Pour Votre Sécurité
Prenez des mesures de sécurité pour les restes de fluides se trouvant dans les pressostat électronique ■ démontés. Ces restes de fluides peuvent mettrent en danger les personnes, l’environnement ainsi que l’installation ! Ne faites effectuer les réparations que par le fabricant. ■ WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21... -
Seite 32: Emballage
Examinez le pressostat électronique en vue de dommages éventuels résultant du transport. Si des ■ dommages sont évidents, veuillez en informer immédiatement i’entreprise de transport et WIKA. Conservez l’emballage, celui-ci offre lors d’un transport une protection optimale (par exemple ■... - Seite 33 S1 = état par défaut: normalement ouvre S2 = état par défaut: normalement fermé Filter = amortissement de pics de pression Remplissez les points de commutation d'un stylo imperméable. WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21...
- Seite 34 ■ pas endommager la membrane lors du montage (PS-21). Pour le type PS-20 veuillez prévoir un joint; à l’exception des appareils avec filetage autoétanchéifi- ■ ant (par exemple filetage NPT). Pour le type PS-21 le joint fait partie de la livraison.
- Seite 35 Raccord d’alimentation en tension de commutation positif Connecteur M12x1, 5-polig A (PNP) C (PNP/PNP) Signal Câble Connecteur coudé Connecteur M 12 x 1 Alimentation (UB+) marron vert Contact 1 (S1) blanc Contact 2 (S2) jaune WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21...
- Seite 36 9. Enfilez le joint carré plat sur les contacts du boîtier. 10. Connectez le porte-contact (6) sur l’embase mâle du boîtier. 11. A l’aide de la vis (1), vissez le boîtier (5) avec le porte-contact (6) sur l’appareil. WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21...
-
Seite 37: Données Techniques
Liquide interne de transmission de Huile synthétique {Halocarbone pour exécution oxygène} pression 3) Non existant avec type PS-20 pour des étendues de mesure > 25 bar. Alimentation U in VDC 10 (12) < U ≤ 30 (avec utilisation du module de programmation) - Seite 38 Coef. de temp. moy. du point 0 % du gain ≤ 1,0 ■ Coef. de temp. moy. du gain % du gain ≤ 1,0 ■ Conformité-CE Directive Equipement sous ■ Pression WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21...
-
Seite 39: Entretien, Accessoires
Environ. 0,2 *) En exécution oxygène le modèle PS-21 n’est pas livrable. En exécution oxygène le modèle PS-20 n’est possible que pour température du fluide de -20 ... +60 °C et avec les pièces en contact avec le fluide en acier inox ou Elgiloy®. -
Seite 40: Elimination De Perturbations
Cette déclaration comporte toutes les matières ayant été en contact avec l’appareil, également celles ayant été utilisées lors d’essais, en service ou lors du nettoyage. La "Product Return Form" peut être déchargée de notre adresse Internet (www.wika.de / www.wika.com) Stockage, mise au rebut Veuillez prendre les précautions de sécurité... -
Seite 41: Programmation
Mettez les composants des appareils et les emballages au rebut en respectant les prescriptions natio- nales pour le traitement et la mise au rebut des régions de livraison. WIKA se réserve le droit de modifier les présentes spécifications. Programmierung / Programming / Programmation... - Seite 42 Standard Windows Installation / Windows standard installation / installation standard Windows Menüsprache auswählen über Konfiguration / select the menu language via Configuration / seléctez la langue du menu via Configuration WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21...
- Seite 43 Select COM 1 or COM 2 / seléctez COM 1 ou COM 2 Standardeinstellungen der Schaltparameter / standard settings of switching parameters / réglages de standard des paramètres de commutation WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21...
- Seite 44 (P2) switches into "low" lower sp (P1) switches into "high"/ le point de commutation haut (P2) commute en "low", le point de high commutation bas (P1) commute en "high" p/bar WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21...
- Seite 45 / une pression doit être presente cette valeur minimume dans millisecondes pour atteindre, que le commutateur commute WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21...
- Seite 46 Typ 1 = geschlossen Type 0 = normally open Typ 2 = offen Type 1 = normally closed Typ 3 = geschlossen Type 2 = normally open Type 3 = normally closed WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21...
- Seite 47 60 % du gain filtre: 0 ms Paramètres par défaut S2: Type 0 = normalement déconnecté Type 1 = normalement connecté Type 2 = normalement déconnecté Type 3 = normalement connecté WIKA Operating instructions / Betriebsanleitung / Mode d'emploi PS-20, PS-21...
