PSD-10

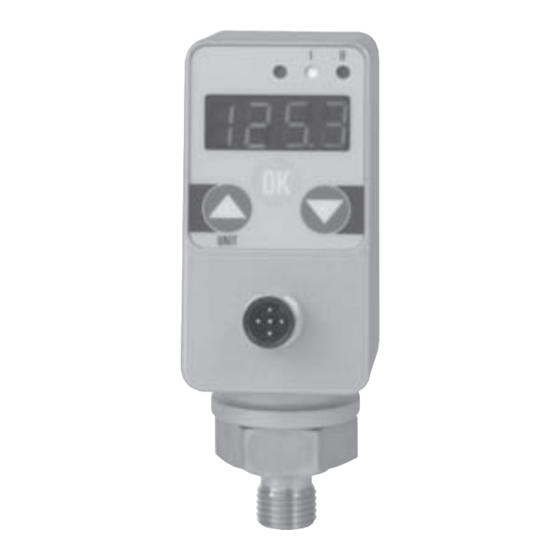

Electronic pressure switch with display
Elektronischer Druckschalter mit Anzeige
Pressostat électronique avec visualisation
WIKA Alexander Wiegand GmbH & Co. KG
Alexander-Wiegand-Straße 30
63911 Klingenberg
Germany
/
Tel.
(+49) 93 72/132-710
Fax
(+49) 93 72/132-706
E-Mail support-tronic@wika.de
www.wika.de
Operating instructions
Betriebsanleitung
Mode d'emploi
GB
GB
D
GB F
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für WIKA PSD-10
Inhaltszusammenfassung für WIKA PSD-10
- Seite 1 Betriebsanleitung Mode d’emploi PSD-10 Electronic pressure switch with display Elektronischer Druckschalter mit Anzeige Pressostat électronique avec visualisation GB F WIKA Alexander Wiegand GmbH & Co. KG Alexander-Wiegand-Straße 30 63911 Klingenberg Germany Tel. (+49) 93 72/132-710 (+49) 93 72/132-706 E-Mail support-tronic@wika.de...
- Seite 6 Specifications Model PSD-10 Ceramic sensor Pressure ranges -1 ... 2.5 -1 ... 4 -1 ... 6 -1 ... 10 -1 ... 16 Over pressure safety Burst pressure Thin-film sensor Pressure ranges Over pressure safety 1200 Burst pressure 1000 1200 1700...
-
Seite 7: Technische Daten
Technische Daten Typ PSD-10 Keramiksensor Messbereich -1 ... 2,5 -1 ... 4 -1 ... 6 -1 ... 10 -1 ... 16 Überlastgrenze Berstdruck Dünnfilmsensor Messbereich Überlastgrenze 1200 Berstdruck 1000 1200 1700 2400 Werkstoff Messstoffberührte Teile CrNi-Stahl, bei Keramiksensor zusätzlich Keramik AL , NBR Gehäuse... -
Seite 8: Caractéristiques Techniques
Caractéristiques techniques Type PSD-10 Capteur céramique Etendues de mesure -1 ... 2,5 -1 ... 4 -1 ... 6 -1 ... 10 -1 ... 16 Limites de surcharge Pression de destruction Capteur à couches minces Etendue de mesure Limite de surcharge... - Seite 10 Functions Display unit Go forward in the menu Setting of a higher parameter value Go back in the menu Setting of a lower parameter value Selection of a parameter value / menu item Acknoweldgement of a parameter value / menu item Calling of the display mode Calling of the programming mode Calling of the reset mode...
-
Seite 11: Funktionen
Taste Funktionen Einheit anzeigen Zurückblättern im Menü Einstellen eines größeren Parameterwertes Vorwärtsblättern im Menü Einstellen eines kleineren Parameterwertes Anwählen eines Parameterwertes / Menüpunktes Bestätigen eines Parameterwertes / Menüpunktes Aufrufen des Display-Modus Aufrufen des Programmier-Modus Aufrufen des Reset-Modus Bei gedrückt gehaltener Pfeiltaste ändern sich die Werte der Einstellparameter schneller. Touche Fonctions Affichage des unités... -
Seite 17: Factory Setting
Parameter Factory setting Setting range Switch 1 Upper switch point Upper limit of range Measuring range (input as pressure value) rSPI Lower switch point Upper limit of range -10% Measuring range (input as pressure value) Cont Switch type Normally open Normally open noPn Normally closed... - Seite 18 Parameter Factory setting Setting range Options Password 0000 (= no password) 0000 ... 9999 Unit used Display Actual pressure Max. value Min. value Display off Switch point 2 Switch point 1 Actual pressure Analogue output 4-20 mA 4-20 mA 0-20 mA FroM Initial pressure of the analogue signal Lower limit of range Measuring range =4mA...
-
Seite 19: Werkseinstellung
Parameter Werkseinstellung Einstellbereich Schalter 1 Oberer Schaltpunkt Messbereichsende Messbereich (Eingabe als Druckwert) rSPI Unterer Schaltpunkt Messbereichsende -10% Messbereich (Eingabe als Druckwert) Cont Schalterart Schließer Schließer noPn Öffner nCLS Func Schaltfunktion Hysterese Fenster Hysterese dSPI Verzögerung für oberen Schaltpunkt 0,05 s 0,00 ... - Seite 20 Parameter Werkseinstellung Einstellbereich Optionen Passwort 0000 (= kein Passwort) 0000 ... 9999 Verwendete Einheit Displayanzeige Aktueller Druck Max-Wert Min-Wert Anzeige aus Schaltpunkt 2 Schaltpunkt 1 Aktueller Druck Analogausgang 4-20 mA 4-20 mA 0-20 mA FroM Anfangsdruck des Analogsignals Messbereichsanfang Messbereich =4mA (Eingabe als Druckwert) Enddruck des Analogsignals...
-
Seite 21: Réglage D'usine
Paramètres Réglage d’usine Plage de réglage 1er contact point de commutation haut fin de l’EM étendue de mesure (EM) (introduction en valeur pression) rSPI point de commutation bas fin de l’EM -10% étendue de mesure (introduction en valeur pression) Cont genre de contact travail normalement ouvert... - Seite 22 Paramètres Réglage d’usine Plage de réglage Options mot de passe 0000 (= pas de mot de 0000 ... 9999 passe) unité utilisée affichage pression actuelle valeur maxi valeur mini sans affichage 2ème point de commutation SP2 1er point de commutation pression actuelle sortie analogique 4-20 mA...
- Seite 23 Error Error description Action output Att 1 The parameter value set is lower than the When acknowledging with the OK key, the lower appertaining parameter value parameter value is automatically adjusted. Att 2 The parameter value that is to be set as zero point When acknowledging with the OK key, the is higher than 5% of the span parameter setting is quitted...
- Seite 24 Order-No. / Bestell-Nr. / Numéro de commande 2039080 Fastening clamp / Befestigungsschelle / Bride de fixation 2039098 Programming module incl. software / Programmier-Modul inkl. Software / Module de programmation logiciel inclus...
