WIKA HLS-M Betriebsanleitung
Schwimmer-magnetschalter
Verwandte Anleitungen für WIKA HLS-M
Inhaltszusammenfassung für WIKA HLS-M
- Seite 19 Inhalt Inhalt Allgemeines Aufbau und Funktion Sicherheit Transport, Verpackung und Lagerung Inbetriebnahme, Betrieb Störungen Wartung und Reinigung Demontage, Rücksendung und Entsorgung Technische Daten Betriebsanleitung Schwimmer-Magnetschalter, Typ HLS-M...
-
Seite 20: Allgemeines
Das Fachpersonal muss die Betriebsanleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben. ■ Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen. ■ Technische Änderungen vorbehalten. ■ Weitere Informationen: - Internet-Adresse: www.ksr-kuebler.com - Zugehöriges Datenblatt: HLS-M Betriebsanleitung Schwimmer-Magnetschalter, Typ HLS-M... -
Seite 21: Aufbau Und Funktion

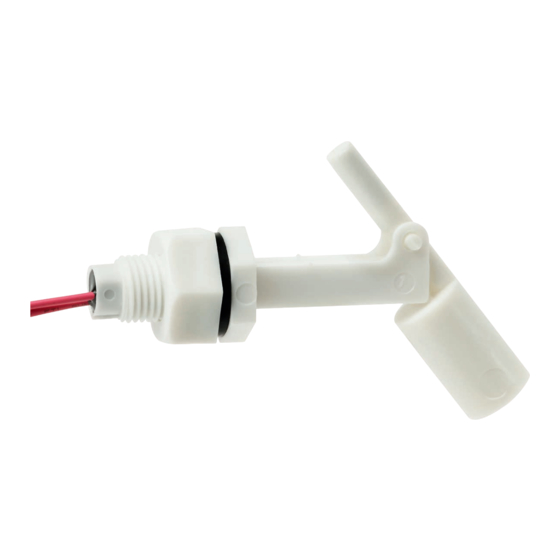

2. Aufbau und Funktion 2. Aufbau und Funktion 2.1 Beschreibung Die Schwimmer-Magnetschalter Typ HLS-M dienen der Füllstands- überwachung in Behältern mit flüssigen Medien. Diese Medien dürfen keine starken Verschmutzungen oder Grobteile aufweisen und nicht zum Auskristallisieren neigen. Die Schwimmer-Magnetschalter sind für horizontalen Einbau und Betrieb entwickelte Schalter. -
Seite 22: Sicherheit
Schalters gegen das zu überwachende Medium ausreichend beständig sind. ■ Dieses Gerät ist nicht für den Einsatz in explosionsgefährdeten Bereichen zugelassen! Nicht im Ex-Bereich einsetzen. ■ Die in der Betriebsanleitung angegebenen maximalen Strom- und Spannungswerte sind einzuhalten. Betriebsanleitung Schwimmer-Magnetschalter, Typ HLS-M... - Seite 23 Situationen und Verletzungen führen. ▶ Eigenmächtige Umbauten am Gerät unterlassen. ▶ Gerät nicht in explosionsgefährdeten Bereichen einsetzen. Jede über die bestimmungsgemäße Verwendung hinausgehende oder andersartige Benutzung gilt als Fehlgebrauch. Dieses Gerät nicht in Sicherheits- oder in Not-Aus-Einrichtungen benutzen. Betriebsanleitung Schwimmer-Magnetschalter, Typ HLS-M...
-
Seite 24: Personalqualifikation
Das vom Betreiber autorisierte Fachpersonal ist aufgrund seiner fachlichen Ausbildung, seiner Kenntnisse der Mess- und Regelungs- technik und seiner Erfahrungen sowie Kenntnis der landesspezifi- schen Vorschriften, geltenden Normen und Richtlinien in der Lage, die beschriebenen Arbeiten auszuführen und mögliche Gefahren selbstständig zu erkennen. Betriebsanleitung Schwimmer-Magnetschalter, Typ HLS-M... -
Seite 25: Transport, Verpackung Und Lagerung
Schalter in Größe und Dimensionierung übereinstimmen. ■ Der Einbau in den Behälter erfolgt je nach Ausführung in horizon- taler Position von außen oder innen. Der Schwimmer ist von außen durch die Einbauöffnung des Behälters einzuführen bzw. von innen (Befestigung mit Kontermutter). Betriebsanleitung Schwimmer-Magnetschalter, Typ HLS-M... - Seite 26 Reedkontaktes Beim Einbau in ferromagnetische Stutzen wird die Funktionsfähigkeit des Schalters beeinträchtigt. ▶ Schalter so einbauen, dass sich der Schwimmer außerhalb eines ferromagnetischen Stutzens befin- det. ■ Die Schalter dürfen keinen starken mechanischen Belastungen ausgesetzt werden. Betriebsanleitung Schwimmer-Magnetschalter, Typ HLS-M...
-
Seite 27: Elektrischer Anschluss
Bei induktiver Belastung sind die Schalter durch (siehe „RC-Glieder Beschaltung mit einem RC-Glied zur Schutzbeschaltung“) bzw. einer Freilaufdiode zu schützen. Induktive Last an Induktive Last an Wechselspannung Gleichspannung 24 V – RC-Glieder je nach Betriebsspannung, Freilaufdiode z. B. 1N4007 siehe Tabelle Betriebsanleitung Schwimmer-Magnetschalter, Typ HLS-M... - Seite 28 Bei Berührung können schwere Körperschäden oder tödliche Verletzungen auftreten. Diese Schalter dürfen nur an Schutzkleinspannung nach VDE0100 betrieben werden (z. B. an Kontaktschutzrelais) oder sind so zu montieren, dass der Schalter mit dem Potentialausgleich elektrisch verbunden ist. Betriebsanleitung Schwimmer-Magnetschalter, Typ HLS-M...
-
Seite 29: Funktionsprüfung
5. Es wird empfohlen den Schalter auszubauen und am ausgebau- ten Schalter die Funktionsprüfung durchzuführen 6. Elektrische Anschlüsse entfernen 7. Schalter ausbauen 8. Funktionsprüfung wie in Punkt 1 bis 3 beschrieben 9. Schalter in Behälter einbauen 10. Elektrische Verbindung wieder gemäß jeweiligem Anschluss- schema herstellen Betriebsanleitung Schwimmer-Magnetschalter, Typ HLS-M... -
Seite 30: Störungen
Rücksendung an den mechanische Erschüt- Hersteller terung defekt Schalter lässt sich Prozessanschluss von Umbau des Behälters nicht an der vorge- Schalter und Behälter sehenen Stelle im stimmen nicht überein Umbau des Behälter befestigen Schalters beim Hersteller Betriebsanleitung Schwimmer-Magnetschalter, Typ HLS-M... -
Seite 31: Wartung Und Reinigung
Gerät können zur Gefährdung von Perso- nen, Umwelt und Einrichtung führen. - Ausgebautes Gerät spülen bzw. säubern. VORSICHT! Sachbeschädigung Eine unsachgemäße Reinigung führt zur Beschädigung des Gerätes! - Keine aggressiven Reinigungmittel verwenden. - Keine harten und spitzen Gegenstände zur Reinigung verwenden. Betriebsanleitung Schwimmer-Magnetschalter, Typ HLS-M... -
Seite 32: Demontage, Rücksendung, Entsorgung
Hinweise zur Rücksendung befinden sich in der Rubrik „Service“ auf unserer lokalen Internetseite. 8.3 Entsorgung Durch falsche Entsorgung können Gefahren für die Umwelt entste- hen. Gerätekomponenten und Verpackungsmaterialien entsprechend den landesspezifischen Abfallbehandlungs- und Entsorgungsvorschriften umweltgerecht entsorgen. Betriebsanleitung Schwimmer-Magnetschalter, Typ HLS-M... -
Seite 33: Technische Daten
Polypropylen von innen Kabel HLS-M12 Polypropylen von außen Kabel HLS-M21 CrNi-Stahl 1.4301 von innen Kabel HLS-M22 CrNi-Stahl 1.4301 von außen Kabel HLS-M23 CrNi-Stahl 1.4301 von außen Stecker Weitere technische Daten siehe Datenblatt LM 30.06 und Bestellunterlagen. Betriebsanleitung Schwimmer-Magnetschalter, Typ HLS-M... - Seite 35 Betriebsanleitung Schwimmer-Magnetschalter, Typ HLS-M...
- Seite 36 KSR KUEBLER Niveau- WIKA Alexander Wiegand SE & Messtechnik AG Co. KG Heinrich-Kuebler-Platz 1 Alexander-Wiegand-Straße 30 69439 Zwingenberg am Neckar 63911 Klingenberg Germany Germany Tel +49 6263 87-0 Tel +49 93 72/132-0 Fax +49 6263/87-99 Fax +49 93 72/132-406 E-Mail: info@ksr-kuebler.com E-Mail: info@wika.de...
