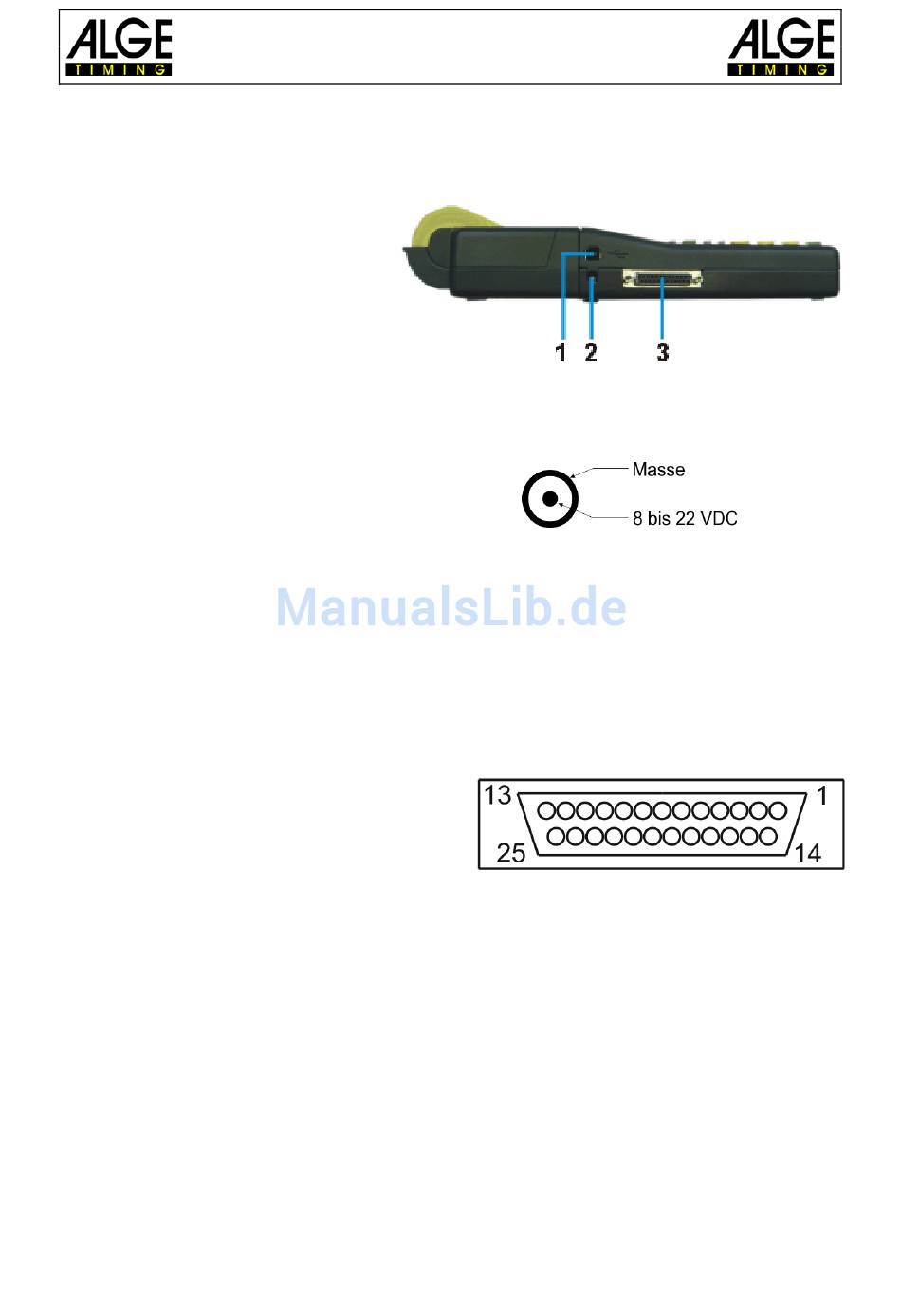

Anschlussbelegung

USB Schnittstelle (1):
Die USB Schnittstelle dient als
Schnittstelle zwischen TIMY3 und PC.
Sämtliche Daten können über diese
abgerufen werden bzw. der TIMY3
kann über diese Schnittstelle vollstän-
dig bedient werden.
Netzgerät – Anschluss (2):
ALGE Multiport (3):
Pinbelegung:
1 ......... .......... Terminal Nummerierungsleitung
2 ......... c0....... Start-Kanal (Präzision 1/10.000)
3 ......... c2....... Zeitmesskanal 2 (Präzision 1/10.000)
4 ......... c3....... Zeitmesskanal 3 (Präzision 1/10.000)
5 ......... c7....... Zeitmesskanal 7 (Präzision 1/100)
6 ......... .......... Datenausgang für GAZ
7 ......... .......... RS485B
8 ......... .......... RS485A
9 ......... .......... Takt für Terminals CLK
10 ....... .......... RS232 TX
11 ....... .......... RS232 RX
12 ....... .......... gemeinsame Masse GND
13 ....... .......... Ausgang Stab. Spannung (+5V)
14 ....... c1....... Stopp-Kanal (Präzision 1/10.000)
15 ....... c5....... Zeitmesskanal 5 (Präzision 1/10.000)
16 ....... c8....... Zeitmesskanal 8 (Präzision 1/100)
17 ....... c6....... Zeitmesskanal 6 (Präzision 1/100)
18 ....... c4....... Zeitmesskanal 4 (Präzision 1/10.000)
19 ....... .......... RS232 RTS
20 ....... .......... Druckerdaten aus
21 ....... .......... Horn Ausgang 8 Ω
22 ....... .......... RS232 CTS
23 ....... .......... Ausgangsspannung 7,5 - 21 VDC
24 ....... .......... gemeinsame Masse GND
25 ....... .......... Eingangsspannung +8 - 22 VDC
