5 Anschluss der Zusatzgeräte
Fragen Sie Ihren ALGE Vertreter nach der Vielzahl an Geräten, die mit dem TIMY3 verwendet
werden können.
5.1 Kanäle
Der TIMY3 verfügt über 9 unabhängige Zeitmesskanäle.
Achtung: Kanal 0 bis 5 haben eine maximale Präzision von 1/10.000 Sekunden, Kanal 6 bis
8 nur 1/100 Sekunden.
5.2

Totzeiten und Blockierzeiten

Die variablen Tot- und Blockierzeiten sorgen dafür, dass weder Doppelimpulse entstehen
noch Impulse verloren gehen. Die Tot- und Blockierzeiten werden über das Menü verändert.
5.2.1

Totzeit

Nach dem Auslösen eines Impulses werden für die Dauer der Totzeit weitere Impulse des
gleichen Impulskanals unterdrückt.
Grundeinstellung:
5.2.2

Blockierzeit

Die Blockierzeit ist der theoretische Mindestabstand zwischen zwei gültigen Impulsen des
gleichen Kanals. Impulse innerhalb der Blockierzeit werden als ungültig abgespeichert. Die
Blockierzeit wird nur von bestimmten Programmen unterstützt.
Bei einem Intervallstart von 30 Sek. sind beispielsweise der theoretische Mindestabstand
und somit auch die Blockierzeit 20 Sek.
5.3

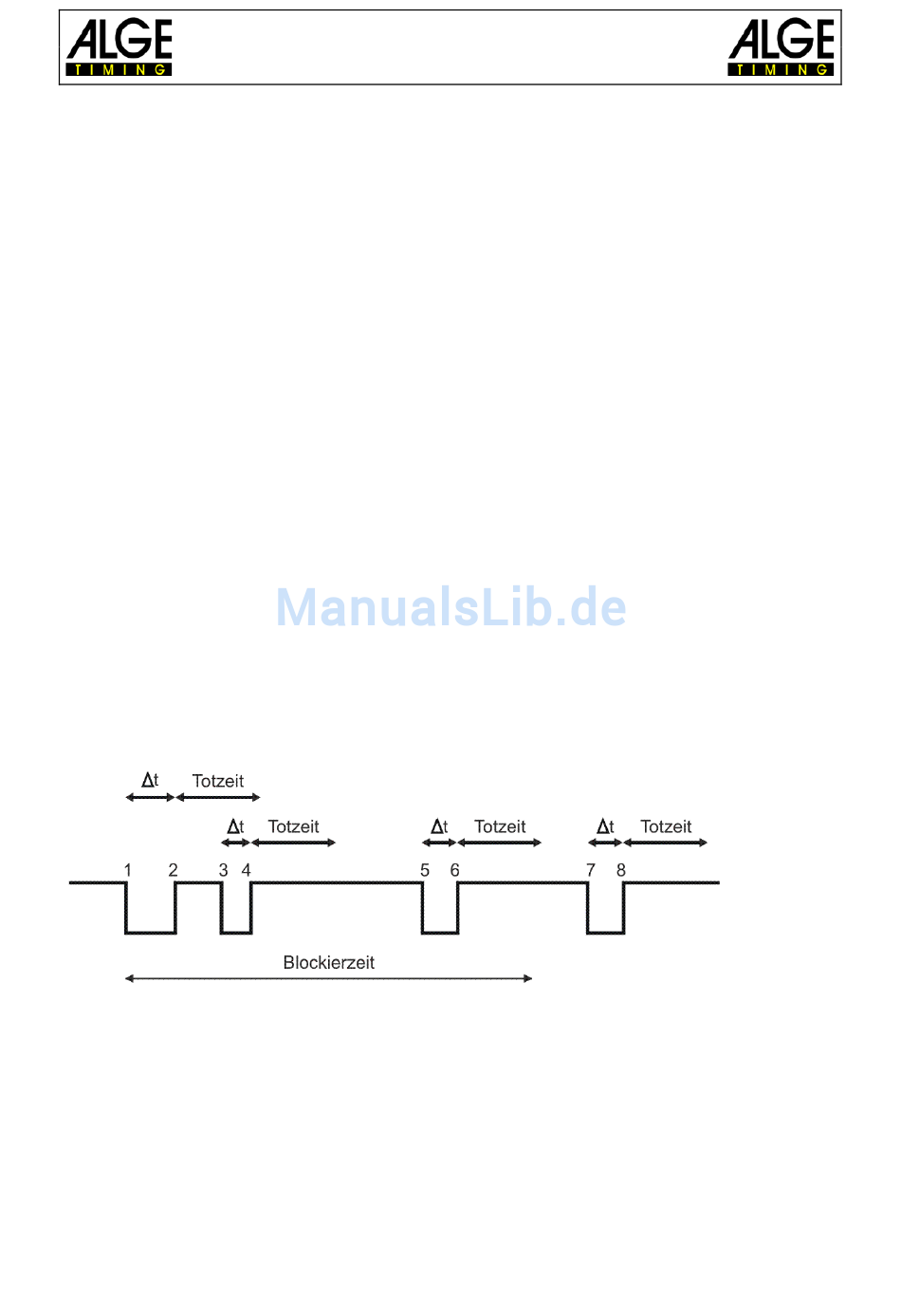

Schematische Darstellung von Totzeit und Blockierzeit

♠t
Zeitmesskanal wird ausgelöst
1 Zeitmesskanal wird ausgelöst – gültige Zeit wird gespeichert – Blockierzeit startet
2 Ende des Impulses – Totzeit beginnt zu laufen
3 Zeitmesskanal wird innerhalb der Totzeit ausgelöst – keine Impulsauslösung
4 Ende des Impulses – Totzeit beginnt erneut zu laufen
5 Zeitmesskanal wird innerhalb der Blockierzeit ausgelöst – ungültige Zeit wird gespei-
chert, jedoch nicht gedruckt
6 Ende des Impulses – Totzeit beginnt zu laufen
7 Zeitmesskanal wird ausgelöst – gültige Zeit wird gespeichert – Blockierzeit startet
Bedienungsanleitung
TIMY3 - Allgemein
Startkanal C0
Stoppkanäle C1 bis C9
-15-
1,0s
0,3s
