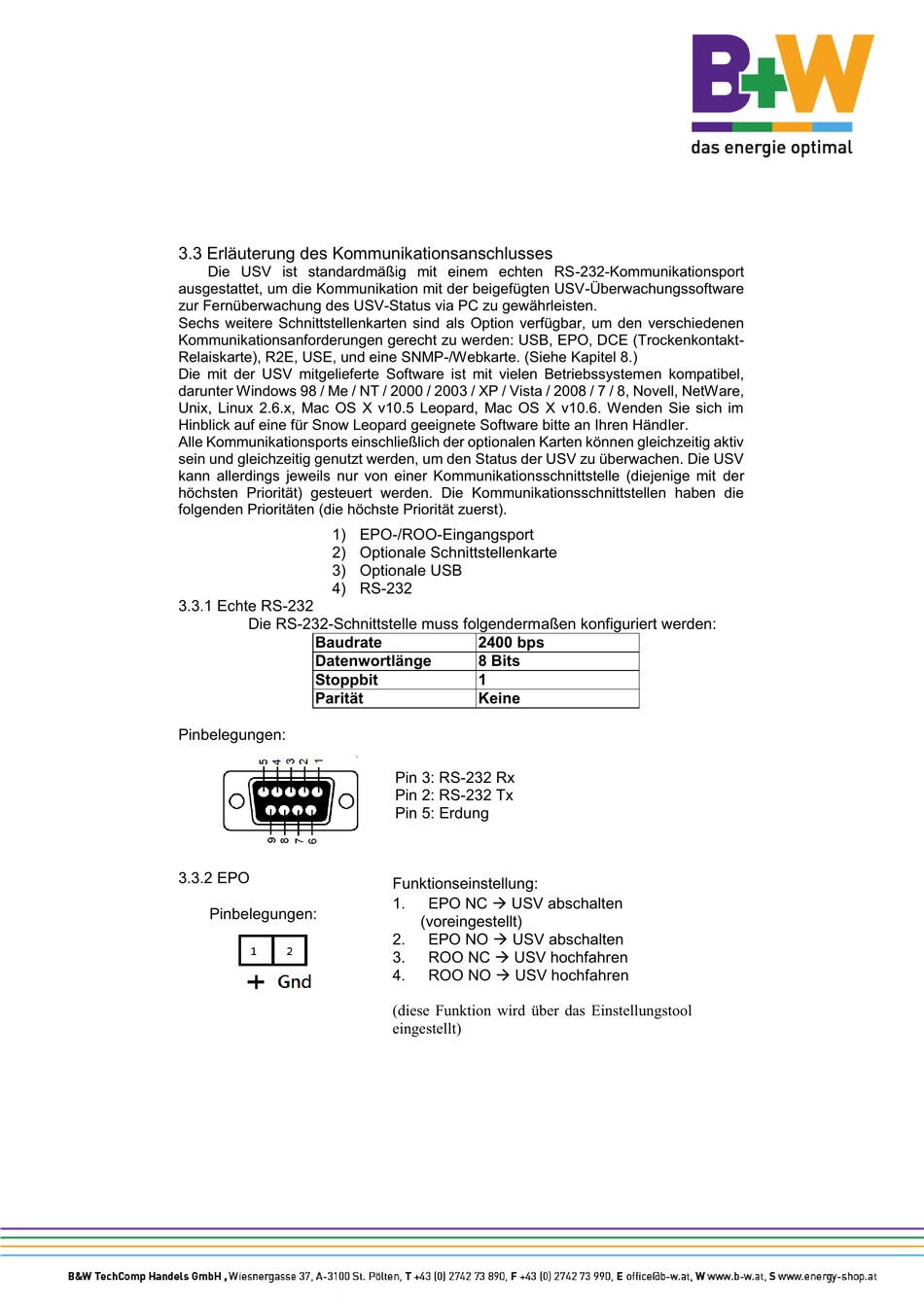

3.3 Erläuterung des Kommunikationsanschlusses
Die USV ist standardmäßig mit einem echten RS-232-Kommunikationsport
ausgestattet, um die Kommunikation mit der beigefügten USV-Überwachungssoftware
zur Fernüberwachung des USV-Status via PC zu gewährleisten.
Sechs weitere Schnittstellenkarten sind als Option verfügbar, um den verschiedenen
Kommunikationsanforderungen gerecht zu werden: USB, EPO, DCE (Trockenkontakt-
Relaiskarte), R2E, USE, und eine SNMP-/Webkarte. (Siehe Kapitel 8.)
Die mit der USV mitgelieferte Software ist mit vielen Betriebssystemen kompatibel,
darunter Windows 98 / Me / NT / 2000 / 2003 / XP / Vista / 2008 / 7 / 8, Novell, NetWare,
Unix, Linux 2.6.x, Mac OS X v10.5 Leopard, Mac OS X v10.6. Wenden Sie sich im
Hinblick auf eine für Snow Leopard geeignete Software bitte an Ihren Händler.
Alle Kommunikationsports einschließlich der optionalen Karten können gleichzeitig aktiv
sein und gleichzeitig genutzt werden, um den Status der USV zu überwachen. Die USV
kann allerdings jeweils nur von einer Kommunikationsschnittstelle (diejenige mit der
höchsten Priorität) gesteuert werden. Die Kommunikationsschnittstellen haben die
folgenden Prioritäten (die höchste Priorität zuerst).
1) EPO-/ROO-Eingangsport
2) Optionale Schnittstellenkarte
3) Optionale USB
4) RS-232
3.3.1 Echte RS-232
Die RS-232-Schnittstelle muss folgendermaßen konfiguriert werden:
Baudrate
Datenwortlänge
Stoppbit
Parität
Pinbelegungen:
3.3.2 EPO
Pinbelegungen:
2400 bps
8 Bits
1
Keine
Pin 3: RS-232 Rx
Pin 2: RS-232 Tx
Pin 5: Erdung
Funktionseinstellung:
1.
EPO NC
USV abschalten
(voreingestellt)
2.
EPO NO
USV abschalten
3.
ROO NC
USV hochfahren
4.
ROO NO
USV hochfahren
(diese Funktion wird über das Einstellungstool
eingestellt)
