Bedienungsanleitung
Ausgabe 02/2011
5.
Funktionsbeschreibung
Benennung
A Anschluss für Fließbecher
B Flachstrahlregulierung
Flachstrahlkopf „i"
C
Flachstrahlkopf „LVLP"
D Selbstnachstellende Nadelpackung
E Abzughebel
F Schnellkupplung, drehbar
G Materialmengenregulierung
H Kontermutter
I
Luftmengenregulierung
J Einsteck-Clip mit Spritzdichtung
J
Tabelle zu Abbildung 1 / Farbspritzpistole Optima 910
6.
Inbetriebnahme
Luftschlauch an Schnellkupplung ( F) anbringen.
Vor dem Einfüllen der Farbe (bei A) mit Lösemittel, bei lösemittelbasierenden
Lacken bzw. mit Wasser bei wasserbasierenden Lacken durchspülen.
Hebel der Gesamtluftregulierung 1180-U5 senkrecht stellen.
7.
Bedienung
7.1
Materialmengenregulierung
Kontermutter (H) 1180-6 lösen.
Durch Drehen der Hubanschlagschraube (G) 1180-7 wird die Materialdurchsatz-
menge reguliert. Rechtsdrehung (c.w.) weniger bzw. Linksdrehung (c.c.w.) mehr
Material.
Nach der Einstellung mit Kontermutter (H) 1180-6 wieder fest kontern.
Manufactured by Bersch & Fratscher GmbH
Best.Nr.:
B
1393-14
1180-U3
1183-2- Ø
1182-U3-Ø
-
1170-U10
3648
1180-7
1180-6
1180-U5
C
1180-U7

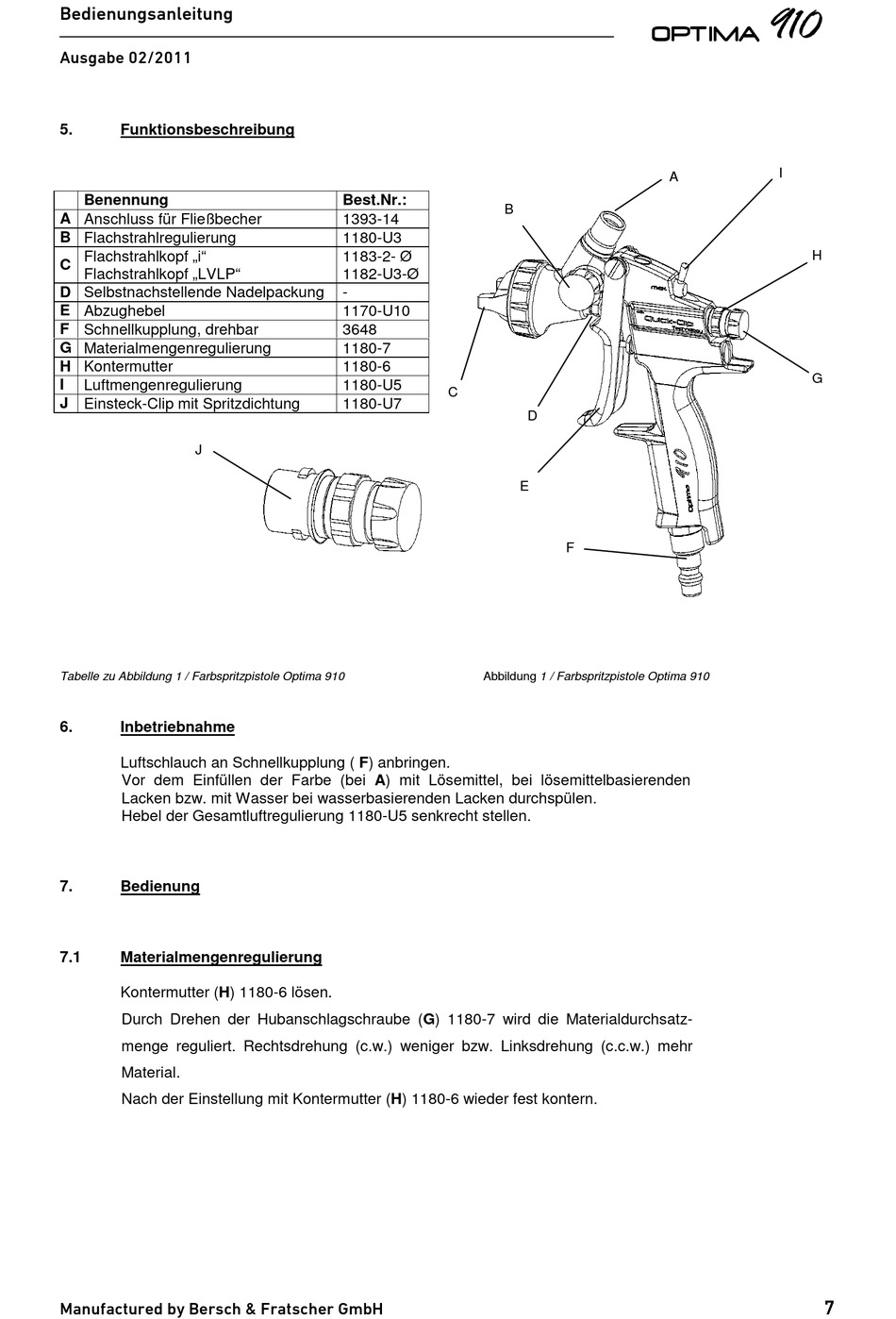

Abbildung 1 / Farbspritzpistole Optima 910
A
D
E
F
910
I
H
G
7
