Bedienungsanleitung Ausgabe 02/2011 Inhaltsverzeichnis BESTIMMUNGSGEMÄßE VERWENDUNG .....................4 SICHERHEITSHINWEISE..........................4 2.1. ICHERHEITSHINWEISE FÜR DEN ETREIBER ..................4 2.1.1 Qualifikation des Personals......................4 2.1.2 Sicherheit der Arbeitsumgebung ....................4 ICHERHEITSHINWEISE FÜR DIE EDIENER ...................4 2.2.1 Sicherer Umgang mit Optima-Farbspritzpistolen ..............5 2.2.2 Erdung..............................5 2.2.3 Material- und Luftschläuche.......................5 2.2.4 Reinigung ............................5 2.2.5... -
Seite 3: Bestimmungsgemäße Verwendung
Bedienungsanleitung Ausgabe 02/2011 Bestimmungsgemäße Verwendung Druckluftbetriebene Lackierpistole im Normaldruckbereich ( 2,0 – 3,5 bar) zum Verarbeiten von flüssigen, spritzbaren Medien unter Berücksichtigung der Herstellerhinweise. Die Lackierpistole wird vom Bediener zum Beschichten des Werkstückes von Hand geführt und betätigt. Sicherheitshinweise 2.1. Sicherheitshinweise für den Betreiber a) Lesen Sie alle Sicherheitshinweise und Anweisungen. -
Seite 4: Sicherer Umgang Mit Optima-Farbspritzpistolen
Bedienungsanleitung Ausgabe 02/2011 Örtliche Richtlinien zum Arbeitsschutz und Unfallverhütungsvorschriften sind jederzeit einzuhalten. 2.2.1 Sicherer Umgang mit Optima-Farbspritzpistolen a) Prüfen Sie vor jeder Inbetriebnahme insbesondere nach Wartungs- und Reinigungsarbeiten den festen Sitz aller Schrauben und Muttern. b) Achtung: Der Spritzstrahl steht unter Druck und kann gefährliche Verletzungen verursachen c) Bitte beachten Sie zu jeder Zeit folgende Sicherheitshinweise: -Vermeiden Sie in jedem Fall den direkten Hautkontakt von Farbe oder... -
Seite 5: Umgang Mit Flüssigkeiten, Lacken Und Farben
Bedienungsanleitung Ausgabe 02/2011 -Verwenden Sie zum Reinigen nur feuchte Lappen und Pinsel. Verwenden Sie auf keinen Fall harte Gegenstände und sprühen Sie Reinigungsmittel nie mit einer Pistole auf. Achtung: In geschlossenen Behältern kann sich ein explosionsfähiges Gas-Luft- Gemisch bilden. Spritzen Sie daher bei Gerätereinigung mit Lösemitteln nie in einen geschlossenen Behälter. -
Seite 6: Funktionsbeschreibung

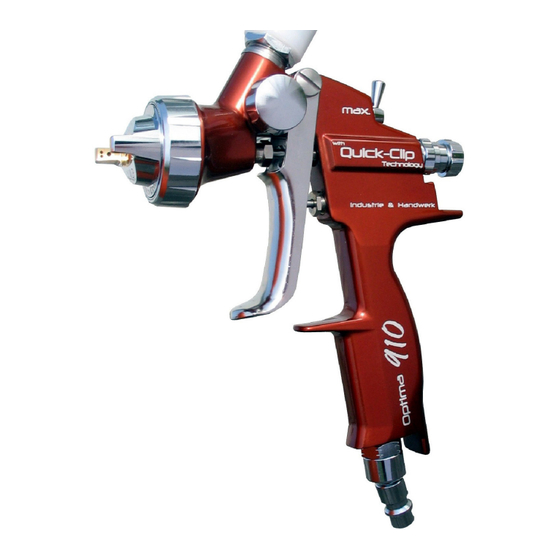

1180-U5 J Einsteck-Clip mit Spritzdichtung 1180-U7 Abbildung 1 / Farbspritzpistole Optima 910 Tabelle zu Abbildung 1 / Farbspritzpistole Optima 910 Inbetriebnahme Luftschlauch an Schnellkupplung ( F) anbringen. Vor dem Einfüllen der Farbe (bei A) mit Lösemittel, bei lösemittelbasierenden Lacken bzw. mit Wasser bei wasserbasierenden Lacken durchspülen. -
Seite 7: Gesamtluftregulierung
Flachstrahl max. Flachstrahl min. Flachstrahlkopf „i“ oder Flachstrahlkopf „LVLP“??? Die Optima 910 kann durch einfachen Wechsel des Flachstrahlkopfes von einer nebelreduzierten „i“ Lackierpistole zu einer nebelarmen „LVLP“ Lackierpistole umgerüstet werden OHNE, dass hierbei die Düse bzw. die ganze Lackierpistole ausgetauscht werden muss. -
Seite 8: Anwendung Flachstrahlkopf Und Pistolenführung
Bedienungsanleitung Ausgabe 02/2011 Anwendung Flachstrahlkopf und Pistolenführung 7.5.1 Flachstrahlkopf aufschrauben und abschrauben Der Flachstrahlkopf wird dank seines innovativen Bajonettverschlusses ganz leicht mit einer knappen 1/4 Umdrehung auf die Pistole aufgesetzt. (bei der Demontage folgende Schritte in umgekehrter Reihenfolge durchgehen) Flachstrahlkopf auf die Lackierpistole stecken Die Überwurfmutter um eine 1/4 Umdrehung im... -
Seite 9: Pistolenführung
Bedienungsanleitung Ausgabe 02/2011 Abbildung 2: Luftkappeneinstellung 7.5.3 Pistolenführung die Lackierpistole sollte stets im 90° Winkel zur lackierenden Oberfläche geführt werden. Hierbei sollte in der Regel ein Normabstand von 15 bis max. 25 cm eingehalten werden. (bei Effektlackierung kann der Normabstand abweichen) 15-25 cm Abbildung 3: Pistolenführung Quick Clip Technology... - Seite 10 Bedienungsanleitung Ausgabe 02/2011 Die Hubanschlagschraube kann nun an der Stirnfläche in die Pistole gedrückt werden (ca. 1mm) und anschließend um eine knappe 1/4 Umdrehung nach links gedreht werden. Nun sollte die Federkraft der Nadel die komplette Hubanschlagschraube automatisch nach außen drücken (ACHTUNG: Hubanschlagschraube steht unter Spannung, unbedingt festhalten und nicht...
-
Seite 11: Selbstnachstellende Nadeldichtung
Bedienungsanleitung Ausgabe 02/2011 Einbauen: Die fest eingestellte Hubanschlagsschraube wird bis zum Anschlag gegen die Federkraft zurück in den Pistolenhauptkörper gedrückt. Hierbei ist drauf zu achten, dass eine der Nasen vom Einsteck Clip auf ca. 11 Uhr steht (Sicht auf den Rücken der Lackierpistole) Eindrücken bis zum Ende Wenn die... -
Seite 12: Wartung
Bedienungsanleitung Ausgabe 02/2011 Wartung Reinigung Flachstrahlkopf und Flachstrahldüse mit beiliegender Bürste reinigen. Mit Farbe verklebte Bohrungen nur mit dem OPTIMA Reinigungsbohrer (Bestell – Nr. 345- 48) säubern – keine harten Gegenstände verwenden. Zur Reinigung des Farbspritzapparates muss die Druckluftzuführung unbedingt unterbrochen werden, so das es bei versehentlichen Abzug des Hebels nicht zu Verletzungen durch Druckluft bzw. -
Seite 13: Ventildichtung
Nadelführung mit Dichtungen nach vorn heraus raus schrauben und durch Neue ersetzen Überdruck Bei einem Normalgebrauch der OPTIMA 910 liegen die Luftdrücke im Bereich von 2,0 – 3,0 bar. Bei Drücken bis max. 7 bar besteht keine Gefahr für den Farbspritzapparat Arbeitsplatzbezogener Schalldruckpegel Technische Ausrüstung:... -
Seite 14: Fehlermöglichkeiten
Bedienungsanleitung Ausgabe 02/2011 Fehlermöglichkeiten Störung mögliche Ursache Behebung 14.1 Spritzstrahl flattert: Flachstrahlkopf 1183-2 / 1182-U3 Sitz des Kopfes prüfen, evtl. säubern. Bei nicht richtig angezogen. Farbdüse richtigem Sitz steht Farbdüsenbund steht zurück Ca. 0,3 mm vor dem Luftkopf Farbdüse 1182-3 nicht fest Düse 1182-3 fest anziehen... -
Seite 15: Explosionszeichnung
Bedienungsanleitung Explosionszeichnung Ausgabe 02/2011 Abbildung 4: Explosionszeichnung der Optima 910 Manufactured by Bersch & Fratscher GmbH... -
Seite 16: Ersatzteilliste
Bedienungsanleitung Ausgabe 02/2011 Ersatzteilliste Artikel-Nr.: Bezeichnung 000104-0020 O-Ring 4,0 x 1,2 VITON (2x erforderlich) 001133-21 O-Ring 7,0 x 1,5 001133-42 Dichtung 001134-U9 Nadelführung kpl. 001134-4 Ventilstopfbuchse 001134-30 Dichtung (2x erforderlich) 001170-U9 Nadelführung mit Dichtung 001170-U10 Abzughebel 001170-5 Dichtung 001180-U3 Flachstrahlregulierung [Optional 1180-U10] 001180-U4 Distanzbolzen mit Druckfeder... -
Seite 17: Konformität
Wir, Firma BEFRAG Bersch & Fratscher GmbH Spezialfabrik für Lackiertechnik 63791 Karlstein erklären, dass das Produkt Farbspritzapparat OPTIMA 910 Typ-/ Zeichnungs-Nr. 1182 Konform ist mit den einschlägigen Bestimmungen der EG-Maschinen-Richtlinie • (2006/42/EG), einschließlich ihrer zum Zeitpunkt der Erklärung geltenden Änderungen.
