Bedienungsanleitung
Ausgabe 02/2011

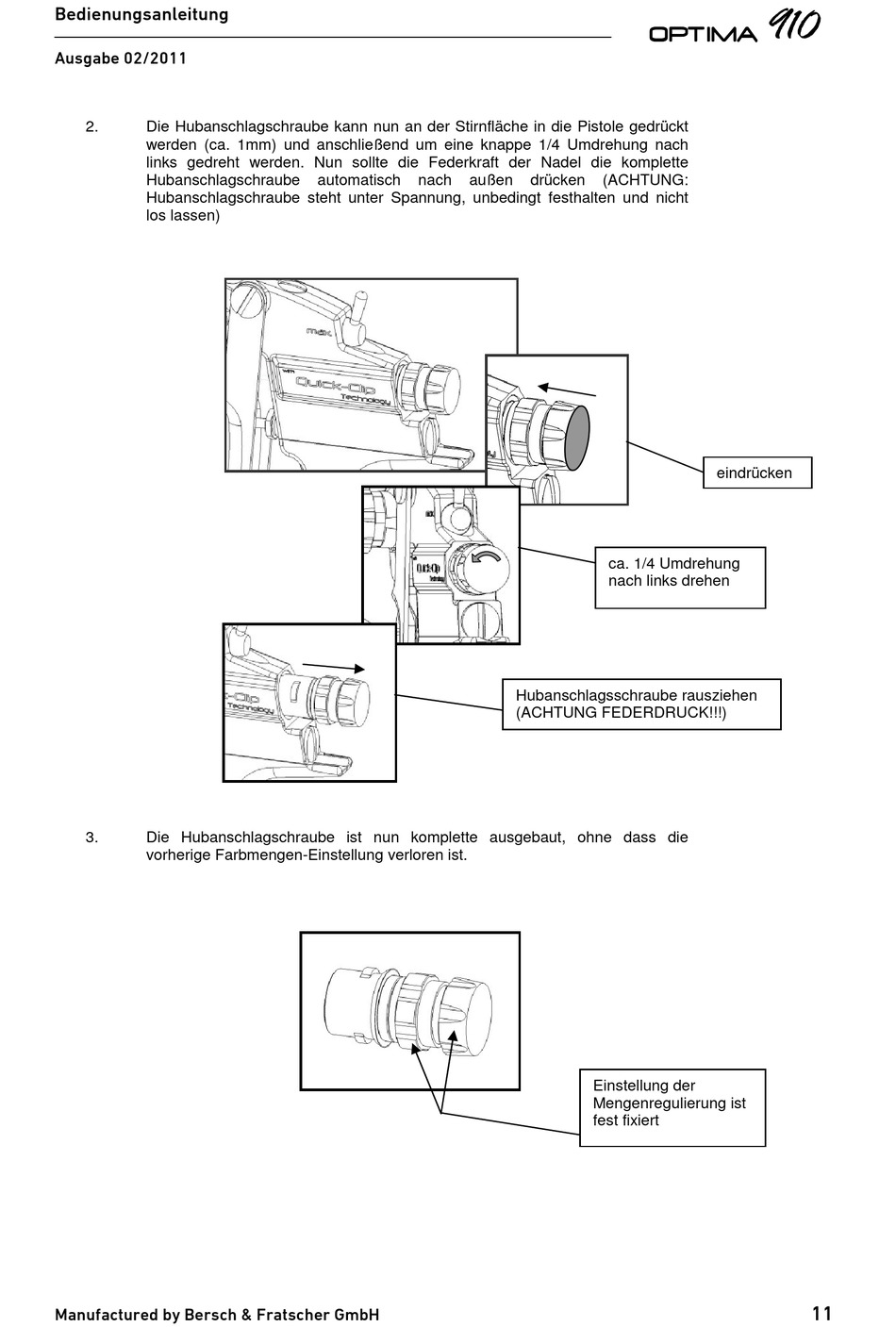

2.
Die Hubanschlagschraube kann nun an der Stirnfläche in die Pistole gedrückt
werden (ca. 1mm) und anschließend um eine knappe 1/4 Umdrehung nach
links gedreht werden. Nun sollte die Federkraft der Nadel die komplette
Hubanschlagschraube
Hubanschlagschraube steht unter Spannung, unbedingt festhalten und nicht
los lassen)
3.
Die Hubanschlagschraube ist nun komplette ausgebaut, ohne dass die
vorherige Farbmengen-Einstellung verloren ist.
Manufactured by Bersch & Fratscher GmbH
automatisch
nach
außen
drücken
(ACHTUNG:
ca. 1/4 Umdrehung
nach links drehen
Hubanschlagsschraube rausziehen
(ACHTUNG FEDERDRUCK!!!)
Einstellung der
Mengenregulierung ist
fest fixiert
910
eindrücken
11
