[ VORSICHTSMASSREGELN ]
1. Verwenden Sie für den Anschluss der Kabeldrähte an der Netzstromanschlusseinheit ringartige Klem-
manschlüsse. (Siehe Abb. 21)
Stehen diese nicht zur Verfügung, beachten Sie bei der Verkabelung die folgenden Punkte.
• Nicht Drähte verschiedener Größen an die gleiche Klemme der Betriebsstromversorgung anschließen.
(Lockere Verbindungen können Überhitzung verursachen.)
• Wenn Sie Kabel mit dem gleichen Durchmesser anschließen, führen Sie den Anschluss aus, wie in
Abb. 22 dargestellt.
• Verwenden Sie den angegebenen Typ von Elektrokabel. Schließen Sie das Kabel sicher an der
Anschlusseinheit an. Blockieren Sie das Kabel, ohne dabei übermäßige Kraft auf den Anschluss aus-
zuüben. (Anzugsdrehmoment: 131 N·cm ± 10%)
2. Anzugsdrehmomente für die Schrauben der Anschlussklemmen.
• Verwenden Sie zum Anziehen der Schrauben der Anschlussklemmen den passenden Schraubendre-
her. Wenn die Spitze des Schraubendrehers zu klein ist, kann der Schraubenkopf beschädigt werden
und die Schrauben werden nicht korrekt angezogen.
• Wenn die Schrauben der Anschlussklemmen zu fest angezogen werden, können die Schrauben bes-
chädigt werden.
• Für das richtige Anzugsdrehmoment der Schrauben der Anschlussklemmen siehe untenstehende Tabelle.
Anschlussleiste Fernbedienung (5P)
Anschlusseinheit für Netzstrom und Erdung (4P)
• Schließen Sie an die gleiche Erdungsklemme keine Kabel verschiedener Stärke an. Eine lockere
Verbindung kann zur Verschlechterung des Schutzes führen.
• Für die Verkabelung der Fernbedienung, schlagen Sie bitte in dem der Fernbedienung beiliegenden
"INSTALLATIONSHANDBUCH DER FERNBEDIENUNG" nach.
• Schließen Sie niemals die Kabel zwischen den Geräten an die Klemmleiste der Fernbedienung
an. Ein solcher Fehler kann die gesamte Anlage beschädigen.
8-2 VERDRAHTUNGSBEISPIEL
Zur Verdrahtung von Außenaggregaten siehe Installationshandbuch des Außenaggregats.
Die Systemausführung bestätigen.
• Gepaarte Ausführung: 1 fernbedienung steuert 1 innenaggregat (standardsystem).
• Simultanbetriebssystem:1 fernbedienung steuert 2 Innenaggregate
• Gruppensteuerung:1 fernbedienung steuert bis zu 16 innenaggregate (Alle Innenaggregate werden durch die
fernbedienung gesteuert).
• Zwei Fernbedienungen steuern: 2 Fernbedienungen steuern 1 Innengerät.
Deutsch

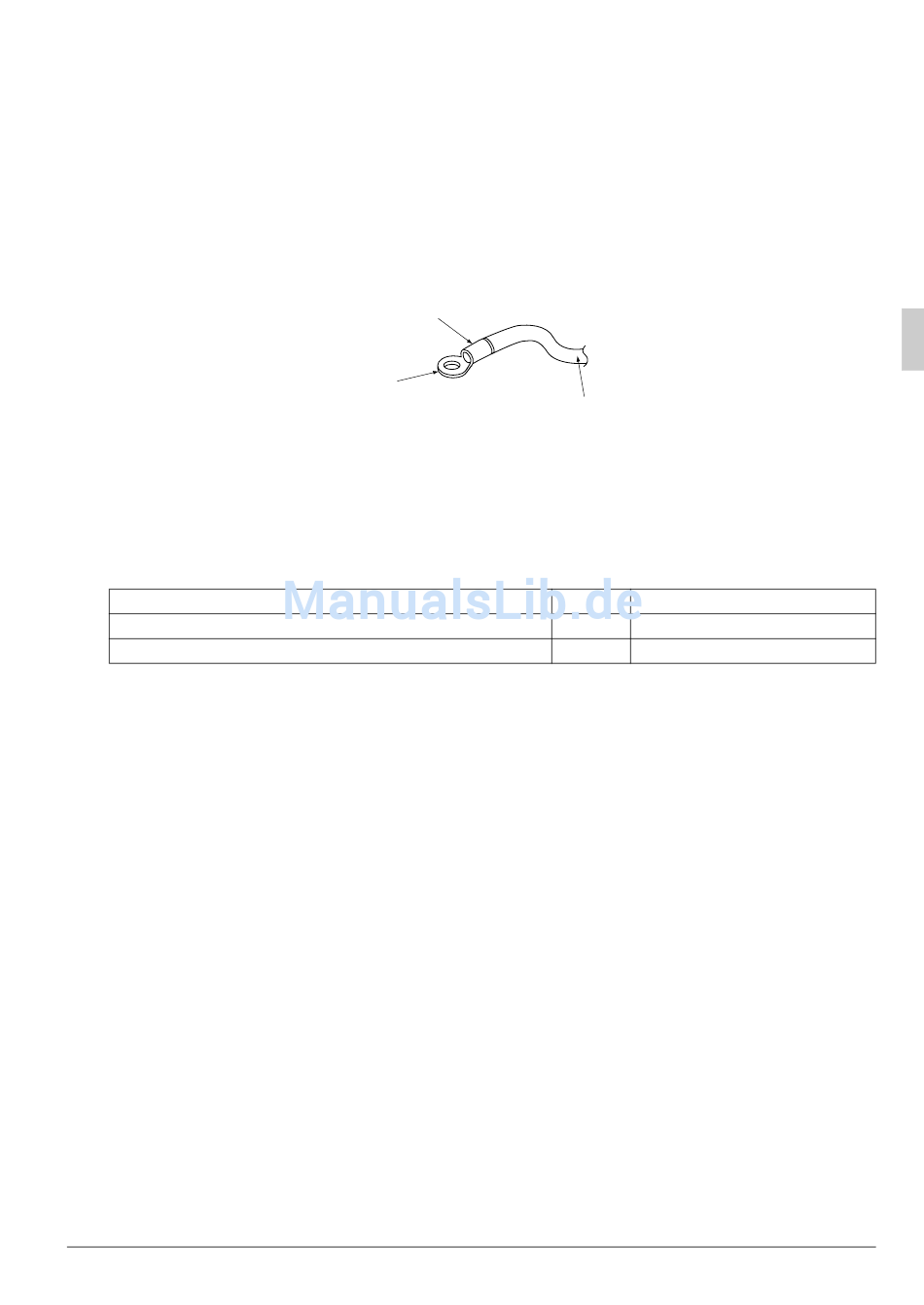

Bringen Sie die Hülse zur Isolation an
Runder
Crimp-Kontakt
Abb. 21
Anschluss
(2 Innenaggregate werden simultan betrieben).
Elektrischer Draht
Größe
Anzugsdrehmoment
M3,5
0,79 – 0,97 N·m
M4
1,18 – 1,44 N·m
16
