• Entfernen Sie den Ablaufstopfen, den Isolationsschlauch und den Ablaufschlauch vom Ablaufbecken
und tauschen Sie es aus. (Siehe Abb. 8)
• Schließen Sie zuvor die lokalen Kühlmittelrohrleitungen an, und achten Sie dabei auf die auf der Instal-
lationsplatte (1) eingravierten Markierungen für flüssigkeitsseitige und gasseitige Rohrleitungen.
< Austauschen des Ablaufschlauchs und des Ablaufstopfens >
(1) Entfernen Sie den Ablaufstopfen und den Isolationsschlauch.
(2) Lösen Sie den Ablaufschlauch und setzen Sie ihn auf der linken Seite wieder ein.
(3) Setzen Sie den Ablaufstopfen und den Isolationsschlauch auf der rechten Seite wieder ein.
Isolationsschlauch
Vergewissern
Sie sich, dass
keine Spalten
existieren.

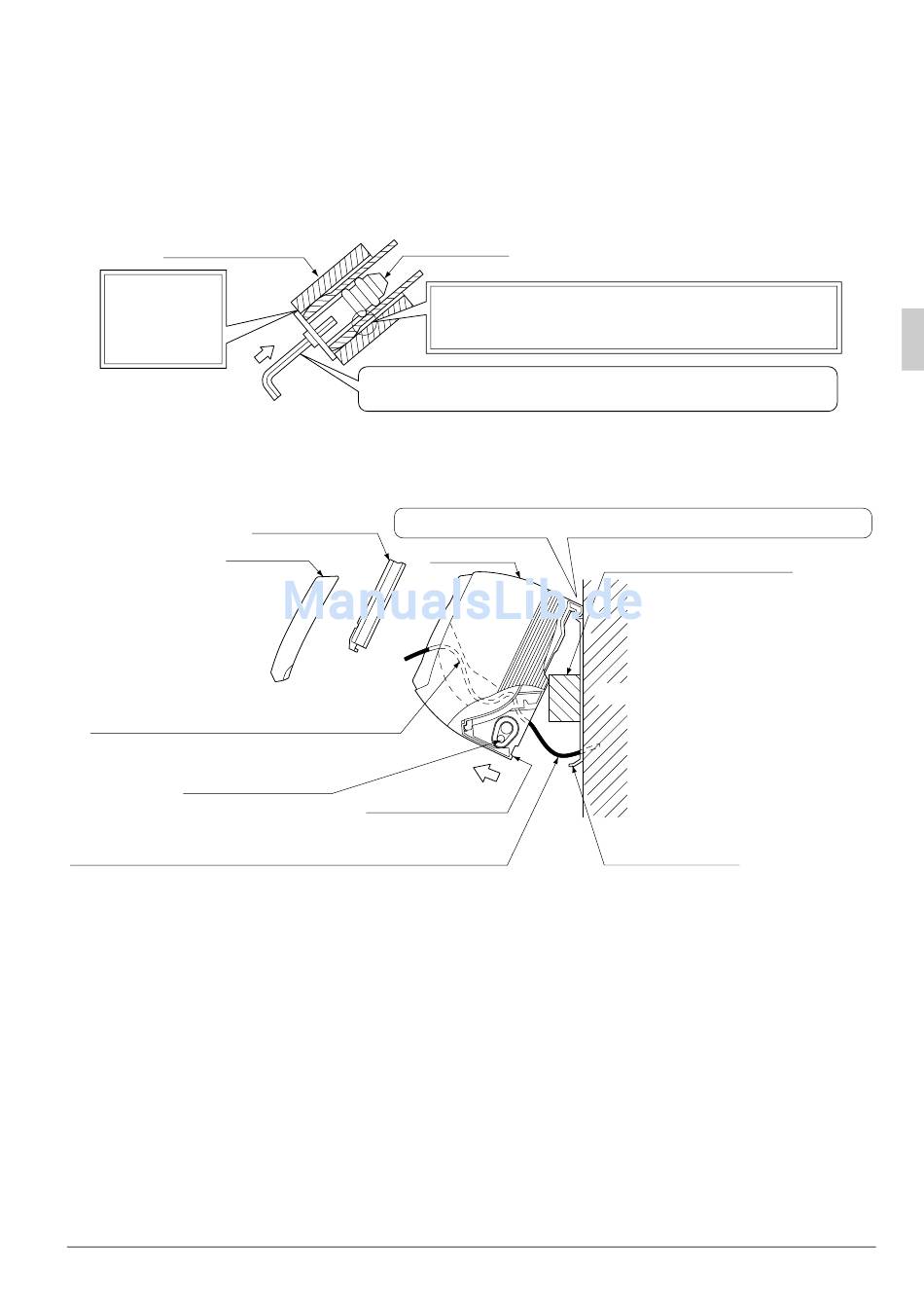

Abb. 8
(6) Haken Sie das Innengerät auf der Installationsplatte ein. (Siehe Abb. 9)
• Wenn Sie zwischen Wand und Innengerät Puffermaterial verwenden, wird dies Ihnen die Arbeit
erleichtern.
Frontplatte
Stellen Sie sicher, dass alle Kabeldrähte
durch die Kabelführung verlegt werden.
Kühlmittelleitungen
Kabel (örtlich beschafft)
Verkabelung der Geräte, Erdung, Fernbedienungskabel
Für das Verlegen der Rohrleitungen rechts, unten rechts und hinten rechts
• Führen Sie den Ablaufschlauch und die Külmittelleitungen zur Wand heraus.
(7) Führen Sie die Kabel zwischen den Geräten, die Erdungskabel und Fernbedienungskabel durch
die Kabelführung durch die Rückseite des Innengeräts nach vorne herein.
Deutsch
Ablaufstopfen
Verwenden Sie zum Einführen einen Sechskantschraubenschl
üssel (4mm).
Wartungsdeckel
Haken Sie den Innengerätehaken auf der Installationsplatte (1) ein.
Lasche
(Es gibt 2 Stellen.)
Verwenden Sie zum Einschieben keine Schmiermittel
(Kühlmittelöl). Dies kann Materialverschlechterung
sowie Austreten von Kondenswasser zur Folge haben.
Frontgitter
Puffermaterial anbringen
Wand
Abb. 9
Installationsplatte
(Zubehörteil) (1)
8
