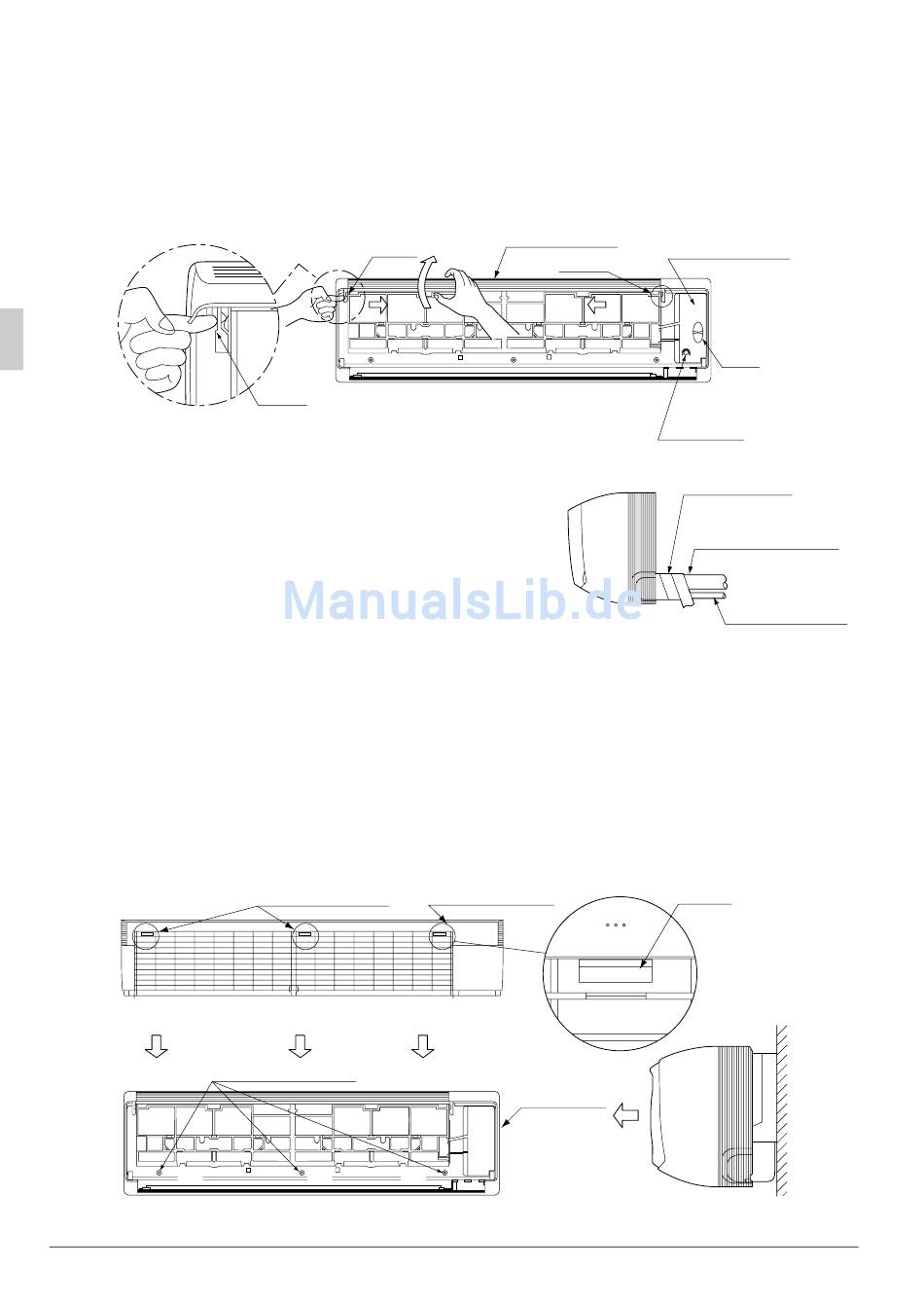

(4) Entfernen Sie die Frontplatte und den Wartungsdeckel. (Siehe Abb. 5)
< Wie die Frontplatte und der Wartungsdeckel entfernt werden>
(1) Öffnen Sie die Frontplatte bis zum Anschlag.
(2) Drücken Sie die Achsen auf beiden Seiten der Frontplatte in Richtung Mitte des Hauptgeräts und neh-
men Sie diese heraus. (Die Achse lässt sich auch entfernen, indem die Frontplatte entweder nach
links oder rechts geschoben und dann nach vorne gezogen wird.)
(3) Entfernen Sie die Schraube am Wartungsdeckel und ziehen Sie den Griff nach vorne.
(5) Richten Sie die Rohrleitung in der Richtung aus, in der sie
herauszuführen ist.
Für das Verlegen der Rohrleitung rechts, unten rechts und
hinten rechts (Siehe Abb. 6)
• Umwickeln Sie Ablaufschlauch und Kühlmittelleitung zusam-
men mit Isolierband (4), damit der Ablaufschlauch unterhalb
der Kühlmittelleitung verläuft.
Für das Verlegen der Rohrleitungen links, unten links und
hinten links
• Entfernen Sie das Frontgitter. (Siehe Abb. 7)
< Wie das Frontgitter entfernt wird >
Entfernen Sie das Frontgitter wie im Folgenden beschrieben beim Befestigen des Innengeräts mit Schrauben
oder beim Anbringen der optionalen Zubehörteile (drahtlose Fernbedienung, PCB-Adapter, etc.).
(1) Entfernen Sie die Frontplatte.
(2) Lösen Sie die Schrauben (3 Stellen), die das Frontgitter sichern.
(3) Lösen Sie die Laschen (3 Stellen), die das Frontgitter sichern, durch Drücken in Pfeilrichtung.
(4) Entfernen Sie das Frontgitter durch Drücken in Pfeilrichtung und achten Sie dabei darauf, sich nicht in
den horizontalen Schwenkklappen zu verfangen.
(3)
Schraubenposition
(2)
7
Achse
(2)
Achse
Laschenposition
Laschenposition
(3)
(3)
(2)
(2)
Frontplatte
(1)
Achse
(2)
Abb. 5
Frontgitter
Abb. 7
Wartungsdeckel
(3)
Griff
Schraube
Isolierband (4)
Kühlmittelleitungen
Ablaufschlauch
Abb. 6
Lasche
(4)
Deutsch
