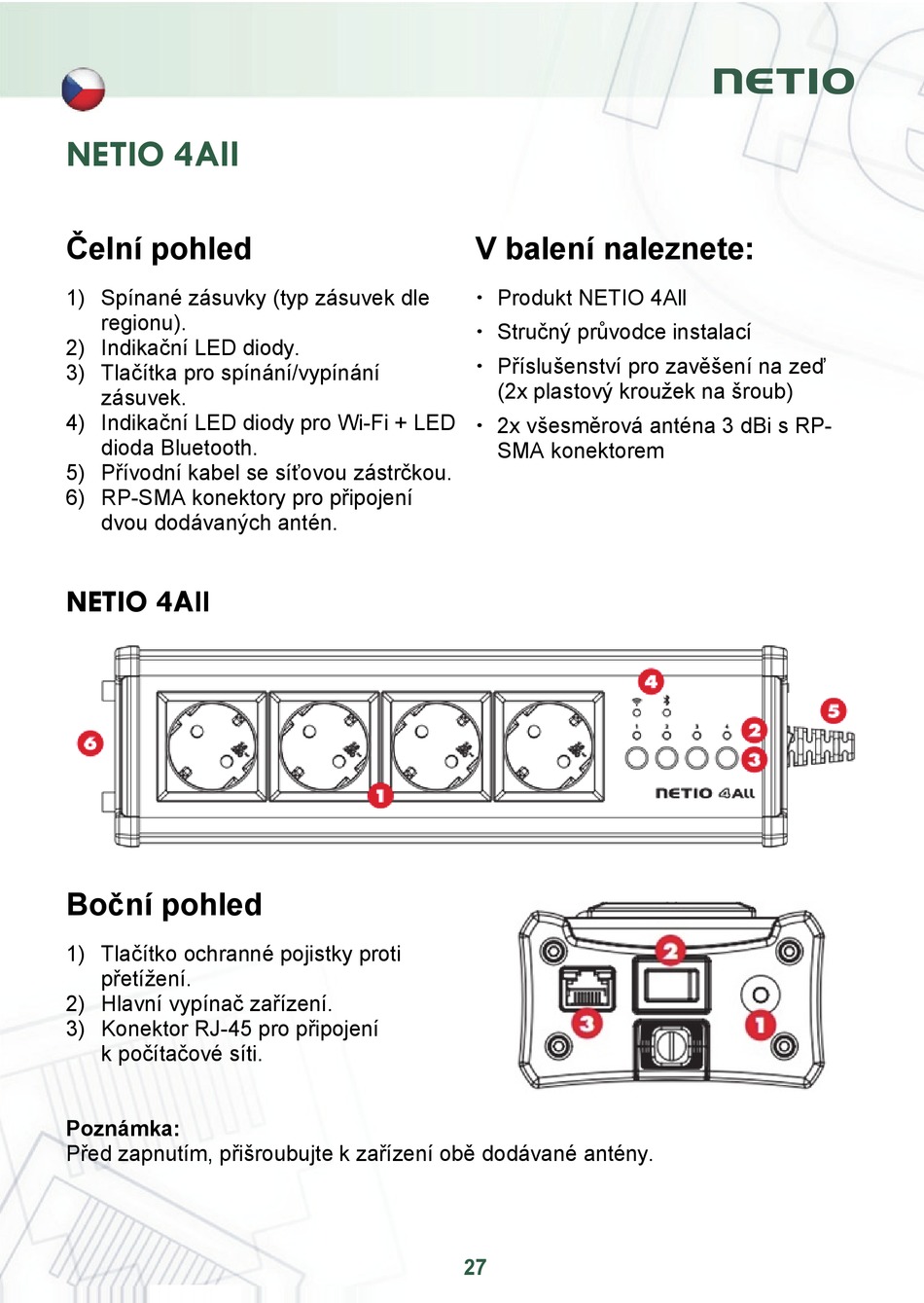

netio 4 Schnellinstallationsanleitung Seite 27

NETIO 4All
Čelní pohled
1) Spínané zásuvky (typ zásuvek dle
regionu).
2) Indikační LED diody.
3) Tlačítka pro spínání/vypínání
zásuvek.
4) Indikační LED diody pro Wi-Fi + LED
dioda Bluetooth.
5) Přívodní kabel se síťovou zástrčkou.
6) RP-SMA konektory pro připojení
dvou dodávaných antén.
NETIO 4All
Boční pohled
1) Tlačítko ochranné pojistky proti
přetížení.
2) Hlavní vypínač zařízení.
3) Konektor RJ-45 pro připojení
k počítačové síti.
Poznámka:
Před zapnutím, přišroubujte k zařízení obě dodávané antény.
V balení naleznete:
 Produkt NETIO 4All
 Stručný průvodce instalací
 Příslušenství pro zavěšení na zeď
(2x plastový kroužek na šroub)
 2x všesměrová anténa 3 dBi s RP-
SMA konektorem
27
