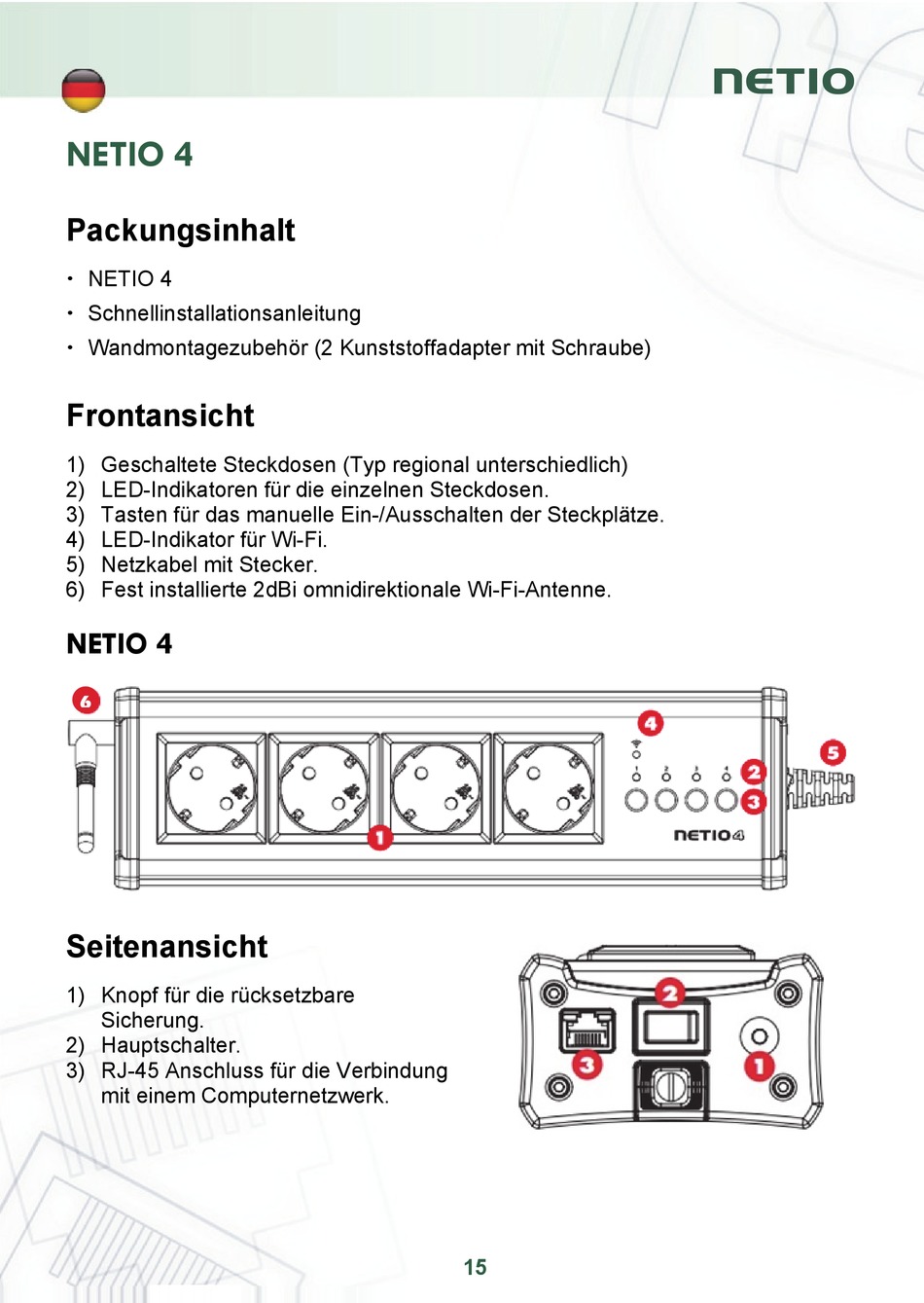

netio 4 Schnellinstallationsanleitung Seite 15

NETIO 4
Packungsinhalt
 NETIO 4
 Schnellinstallationsanleitung
 Wandmontagezubehör (2 Kunststoffadapter mit Schraube)
Frontansicht
1) Geschaltete Steckdosen (Typ regional unterschiedlich)
2) LED-Indikatoren für die einzelnen Steckdosen.
3) Tasten für das manuelle Ein-/Ausschalten der Steckplätze.
4) LED-Indikator für Wi-Fi.
5) Netzkabel mit Stecker.
6) Fest installierte 2dBi omnidirektionale Wi-Fi-Antenne.
NETIO 4
6
Seitenansicht
1) Knopf für die rücksetzbare
Sicherung.
2) Hauptschalter.
3) RJ-45 Anschluss für die Verbindung
mit einem Computernetzwerk.
15
