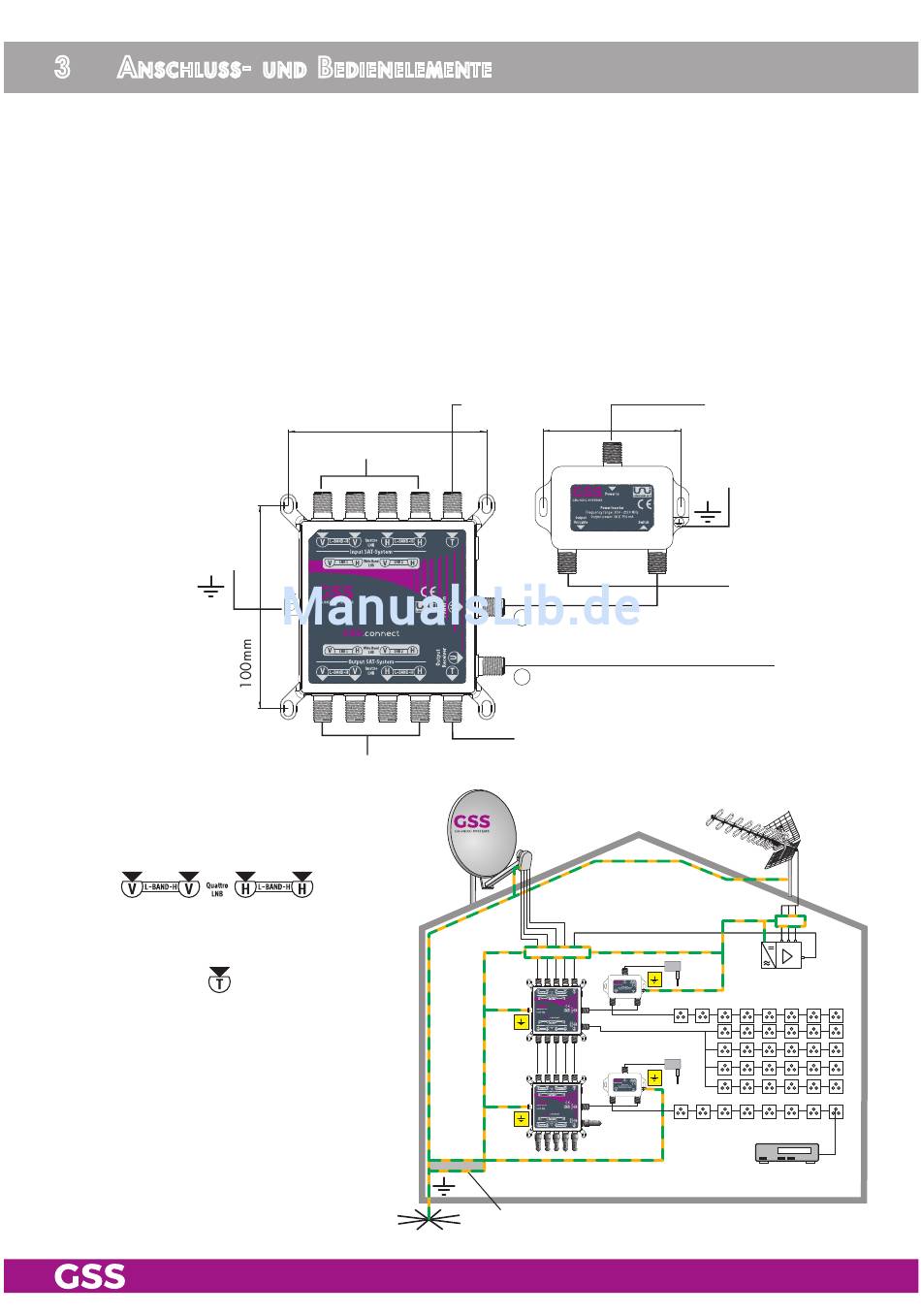

3
a
n s c h l u s s
Benutzen Sie für die Anschlüsse Koaxkabel von guter Qualität, die für den
Satellitenempfang und F-Anschlüsse entwickelt wurden und ein Schirmungs-
maß von min. 90dB haben. Wenn Sie Steckdosen zur Durchschleifung des
Unicable II Signals benutzen, stellen Sie sicher, dass die Wandsteckdosen
für den Satellitenempfang und mit Unicable-Technologie kompatibel sind, und
dass sie eine bidirektionale DiSEqC
Verwenden Sie die höchste Frequenz für den Receiver mit dem kürzesten Ka-
belweg zum Multischalter und die niedrigsten Frequenz für den Receiver mit
dem weitesten Kabelweg zum Multischalter.
Wenn Sie weniger als 32 Empfangsgeräte verwenden, benutzen Sie die tiefs-
ten Frequenzen.
Potentialausgleich
Verbinden Sie die Kabel
des Quattro-LNBs mit den
Eingängen
Schließen Sie eine terrest-
rische Antenne an diesen
Eingang
Hinweis: Für optimale Leis-
tungen, sollten die nicht
benutzten Ausgänge mit
galvanisch-getrennten 75Ω
Endwiderständen
abgeschlossen werden.
-
B
u n d
e d i e n e l e M e n t e
98mm
Sat-Eingänge
SUCP 532
Sat-Durchschleifausgänge
.
an.
FTD75
Signal-Übertragung ermöglichen.
TM
Terr. Eingang
68mm
Ausgang Unicable II
1
Ausgang Unicable II
2
Terr. Durchschleifausgang
FTD75
Potenzialausgleichsschiene
- 4 -
Steckernetzteil
Potentialausgleich
Ausgang Unicable II
CH 999
Unicable
Receiver
SUCP 532
