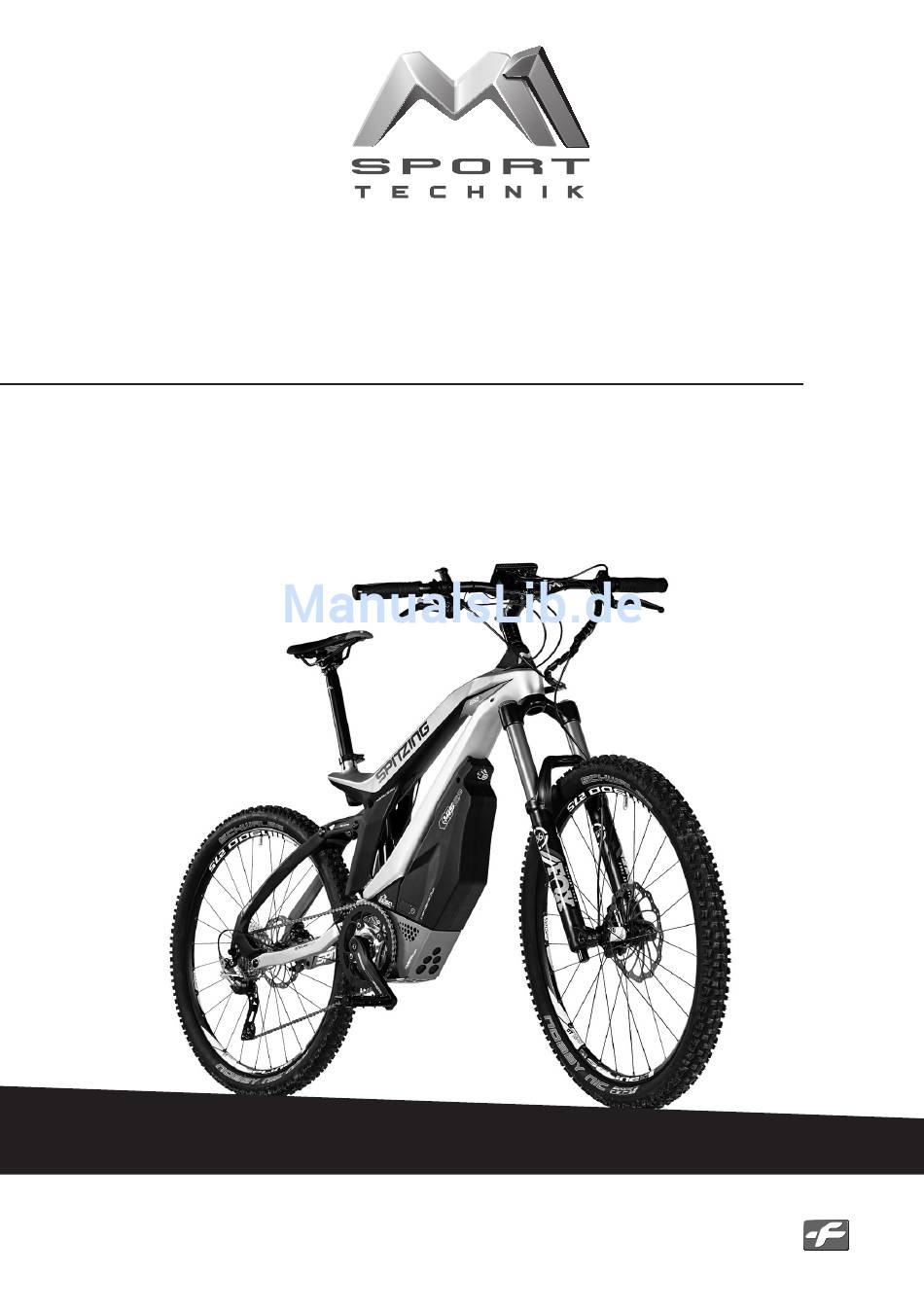

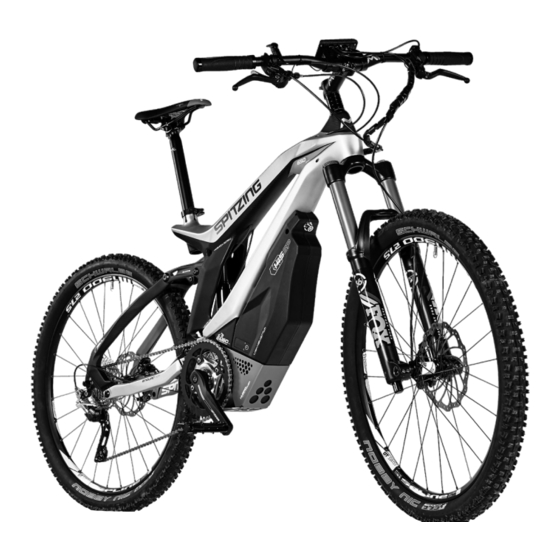

- Seite 1 Bedienungsanleitung für Antriebssystem M1-Mittelmotor-Bikes mit TQ-Motor M1 - Sporttechnik GmbH & Co. KG • Am Weiglfeld 15 • 83629 Weyarn • www.info@m1-sporttechnik.de Powered by Fritzmeier.
- Seite 2 1. Auflage 2015 www.m1-sporttechnik.de...
-
Seite 3: Inhaltsverzeichnis
Inhalt Vorwort Eingruppierung der Elektroräder Pedelec ....... . . 5 S-Pedelec . -
Seite 4: Vorwort
Sehr geehrter Kunde, wir gratulieren Ihnen zum Kauf eines hochwertigen Elektrofahrrades von M1-Sport- technik. Sie haben sich dadurch für die perfekte Kombination aus einem zuverlässigen Rahmen, hochwertigen Komponenten und einer leistungsstarken Antriebstechnik entschieden. Um die Einsatzfähigkeit der elektronischen Antriebskomponenten dauerhaft zu gewährleisten, sind regelmäßige Pflege- und Wartungsmaßnahmen unverzichtbar. -
Seite 5: Eingruppierung Der Elektroräder
Elektrofahrräder mit einer Tretunterstützung, die bei keiner defi nierten Höchstgeschwindigkeit abschalten. Der entscheidende Unterschied zwischen den M1-Pedelecs, M1-S-Pedelecs und M1-R-Pedelecs besteht grundsätzlich in der gesetzlichen Handhabung, da die Bikes sich bezüglich Bauart, abgesehen von der Geschwindigkeit, kaum unterscheiden. DAS PEDELEC Ein Elektrofahrrad mit limitierter Tretunterstützung bis 25 km/h. -
Seite 6: Das S-Pedelec
DAS S-PEDELEC Ein Elektrofahrrad mit einer Tretunterstützung bis 45 km/h Bei den S-Pedelecs wirkt der Motor ebenfalls nur, wenn man ein gewisses Drehmo- ment auf die Kurbel aufbringt. Somit unterstützt der Motor auch bei den S-Pedelecs nur das eigene Treten. Für Elektrofahrräder mit einer Tretunterstützung von bis zu 45 km/h besteht in Deutschland eine Fahrradhelmpfl icht, und es ist mindestens ein Mofa-Führerschein erforderlich. -
Seite 7: Sicherheitshinweise
Es gelten die allgemeinen Bestimmungen der Straßenverkehrs-Zulassungs-Ordnung (StVZO) für den Gebrauch von Elektrofahrrädern im öff entlichen Straßenverkehr. Für den Gebrauch Ihres M1-Pedelecs oder S-Pedelecs im öff entlichen Straßenverkehr sind diese Vorschriften ebenfalls zu befolgen. Bitte berücksichtigen Sie die in den einzelnen Kommunen und Ländern gegen- wärtigen Bedingungen für die Benutzung von Waldwegen oder Trails, da es... -
Seite 8: Funktionen Des Bikes
FUNKTIONEN DES BIKES FUNKTIONEN DES TASTERS Anschalten: Um das System zu aktivieren, drücken sie 1x kurz den Taster rechts am Akkugehäuse. Nun leuchten 2 kleine grüne LEDs neben dem Taster auf (siehe Bild). Sollte nur eine LED leuchten, überprüfen Sie den richtigen Sitz des eingebauten Akkus durch erneutes Aus- und Ein- schieben in der Halterung am... -
Seite 9: Display
Unterstüt- zungsstufe SENSORIK IHRES M1-BIKES Ihr M1-Produkt ist mit hochwertigen Sensoren ausgestattet. Der Schaltsensor überwacht das Betätigen des Schalters und sorgt beim Schalt- vorgang für eine sofortige Unterbrechung der Motorkraft, um den Verschleiß der Schaltkomponenten zu minimieren. Des Weiteren sind beide Bremshebel mit Sensoren ausgestattet, die während des Bremsvorgangs für eine sofortige Unter-... - Seite 10 Durch kurzes Drücken der Taste 1 aktivieren Sie die Unterstützungsstufe 1. Ein jeweils weiteres Drücken schaltet auf Stufe 2, Stufe 3, Stufe 4 und Stufe 5. Durch das Drücken der Taste 3 schalten Sie in die entgegengesetzte Richtung. Taste 1 Taste 3 Die 6 Fahrstufen und 5 Unterstützungsmodi: Fahrstufe...
- Seite 11 Mit der Taste 2 (MODE-Taste) schalten Sie durch die Tachofunktionen. Es handelt sich um die folgenden fünf Anzeigemöglichkeiten: Gesamtkilometer Tageskilometer Restreichweite TRIP DST. TO GO Anzeige: Anzeige: Anzeige: Druchschnitts- Maximale geschwindigkeit Geschwindigkeit AVG SPEED MAX SPEED Anzeige: Anzeige: Durch Gedrückthalten der Mode-Taste können Sie die zuletzt gespeicherten Werte „maximale Geschwindigkeit“, „Tageskilometer“...
-
Seite 12: Schiebe-/Anfahrhilfe
SCHIEBE-/ANFAHRHILFE Das System verfügt über eine Schiebe- bzw. Anfahrhilfe, die das Fahrrad auch ohne zu treten bis 6 km/h beschleunigt. Aktiviert wird die Schiebe-/Anfahrhilfe, indem man die Taste 3 (Pfeil-Unten-Taste) gedrückt hält und mindestens die Fahrstufe 1 ausgewählt hat (Foto mit Fahrstufe 2). Auf Fahrstufe 0 ist die Anfahrhilfe nicht aktivierbar. -
Seite 13: Akku Laden
Zur anschließenden Montage achten Sie bitte darauf, dass sie den Stecker und das Kabel durch das Sattelrohr des Rahmens führen und dann die Sattelstütze einführen. Der Stecker arretiert beim Zusammenstecken, und Rücklicht, Bremslicht sowie Kenn- zeichenbeleuchtung sind wieder beim Einschalten des Systems aktiv. AKKU LADEN Im Lieferumfang ist ein Originalladegerät enthalten. - Seite 14 Das System kann im ein- und ausgeschalteten Zustand sowie im ein- und ausgebauten Zustand des Akkus geladen werden. Am Ladegerät befi n- det sich eine Status-LED, die während des Lade- vorgangs orange blinkt und nach Beendigung des Ladevorgangs grün leuchtet. Das Ladegerät kann dann wieder entfernt werden.
-
Seite 15: Akku Lagern
Laden Sie Ihren Akku insbesondere an kalten Tagen nicht im Freien. Wenn Sie den Akku zum Aufl aden aus der Halterung nehmen und Ihr M1-Bike während des Ladevorgangs im Freien abstellen, sollten Sie die Anschlüsse z.B. mit einer Plastiktüte vor Regen, Nässe, Feuchtigkeit und Schmutz schützen. - Seite 16 Ihrem Akku passen. Der Akku kann sich erhitzen, entzünden oder gar explodieren! Laden Sie kein anderes elektrisches Gerät mit dem mitgelieferten Ladegerät, sondern nur das M1-Produkt, mit dem Sie dieses Ladegerät erhalten haben. Verwenden Sie auch den erworbe- nen Akku nur in dem M1-Produkt, mit dem Sie diesen Akku erworben haben.
-
Seite 17: Fahrwerk
HERSTELLERGARANTIE DER M1-SPORTTECHNIK GMBH & CO. KG a) Zehn Jahre M1-Sporttechnik-Garantie auf den Rahmen M1 Sporttechnik garantiert für insgesamt zehn Jahre die Verarbeitungs- und Materi- almängelfreiheit des Rahmens, ausgewiesen und gekennzeichnet durch das M1-Logo. Diese Garantie gilt nur für privat genutzte M1-Produkte. - Seite 18 Auf Bauteile anderer Markenhersteller, wie z.B. Shimano, Sram, Magura, Mavic usw. gelten die gesetzlichen Gewährleistungs-Regelungen. Manche Hersteller bieten auch eine erweiterte Herstellergarantie an. Sollte das Bike nicht direkt von M1-Sporttechnik bezogen worden sein, erfolgt die Abwicklung ausschließlich über den Verkäufer. c) Die M1-Sporttechnik-Garantie erlischt bzw. gilt nicht •...
-
Seite 19: Unfallersatz
UNFALLERSATZ (Crash Replacement) M1-Sporttechnik begleitet Ihre Produkte auch bei Schadensfällen, die nicht unter die M1-Sporttechnik-Garantie fallen, z.B. durch Unfälle oder Fehlbenutzung. Wir bieten dazu für alle M1-Produkte günstige Austauschpreise an. In solchen Fällen gewährt M1-Sporttechnik z.B. jedem registrierten Kunden für die... -
Seite 20: Technische Daten
LADEGERÄT Ladedauer: ca. 3,5 h für 100 %, etwa 1h für 80 % Ladegerät: 110 / 240 Volt AC, 5A, eingebauter Lüfter M1 - Sporttechnik GmbH & Co. KG Forststraße 2, 85653 Großhelfendorf Tel.: +49 (0) 8020 / 9089 1170 Fax: +49 (0) 8020 / 9089 1177 www.M1-Sporttechnik.de...
