Suministro de aire de combustión
Debe garantizarse que la estufa dispone de suficiente
aire de combustión. Para un funcionamiento correcto
de la estufa debe tenerse en cuenta un caudal de aire
de combustión de 18,7 m³/h.
Conexión de aire de combustión externo
En caso de funcionamiento externo, el aire de com-
bustión lata conducirse desde fuera a través de un
conducto estanco o un eje de utilidad en la chimenea.
Hable con el deshollinador de su zona.
Por motivos de ahorro de energía, la entrada de aire de
combustión debería poderse cerrar cuando no se utili-
za la estufa. Esto puede realizarse mediante una tapa
de cierre en el conducto de aire de combustión o me-
diante el registro de aire en la estufa. En caso de usar
una tapa de cierre, esta debe disponer de una señali-
zación clara ABIERTO/CERRADO.
Mediante el bloqueo se evita que la circulación cons-
tante del aire de combustión frío quite el calor del lu-
gar de instalación y que en los conductos del aire de
combustión se produzca una gran formación de agua
condensada.
Atención: ¡El conducto de aire de combustión no
debe cerrarse durante en funcionamiento!
Para alimentar al aparato el aire de combustión no del
recinto donde está instalado, sino desde fuera vía una
tubería, existe la posibilidad de empalmar en el apa-
rato, detrás una tubería para el aire de combustión de
125 mm de diámetro. Si la tubería del aire de combus-
tión es de más de 3 metros de largo, entonces tiene
que demostrarse matemáticamente la alimentación del
aire de combustión. Cuando la temperatura externa es
muy baja, se puede generar condensación en el con-
ducto de aire de combustión. Por este motivo, deberá
aislarse con el material adecuado. Preste atención a
las reglas técnicas del ramo de la construcción de hor-
nos y calefacción por aire.
Utilice la boquilla de aire de combustión de Olsberg
con labio de estanqueidad.
Atención: Los equipos con conexión de aire de
combustión externa no son aptos sin dispositivo
de seguridad adicional para el funcionamiento si-
multáneo con ventiladores. Los equipos con co-
nexión de aire de combustión externa no son ap-
tos sin dispositivo de seguridad adicional para el
funcionamiento simultáneo con ventiladores.
Cómo instalar la estufa de chimenea
El suelo para colocar la estufa tiene que ser plano y ho-
rizontal. La estufa de chimenea solamente debe insta-
larse sobre suelos con la suficiente capacidad de car-
ga. La estufa de chimenea puede colocarse sobre una
chapa o una plancha de cristal para proteger así el
suelo.
Tratándose de suelo o alfombras inflamables se usa
una spark placa de protección estable y termoestable.
Éste tiene que sobresalir en 50 cm por delante y en
30 cm por los costados de la abertura del hogar de la
estufa de chimenea. Bajo la estufa sin spark placa de
protección se requiere.

Secuencia del montaje

● El tubo de la estufa de 150 mm de diámetro puede
empalmarse a elección arriba o detrás. El aparato
se suministra premontado para ser empalmado arri-
ba. Si se le debe empalmar por detrás, entonces hay
que dar los pasos a saber:
- Soltar la tapa en la panel trasero.
- Sustituir la tubuladura de empalme y la tapa de
cierre por detrás.
● Si está previsto, montar el OEC (véase el capítulo
"Montaje OEC").
● Si no se monta ningún OEC, retirar con cuidado la
lámina de espuma entre el marco frontal inferior y la
placa base.
● Hay que determinar el lugar para instalar la estu-
fa. En el área de irradiación de la estufa de chime-
nea no deben existir ni ponerse objetos algunos he-
chos de materiales inflamables hasta a una distan-
cia de 80 cm, medida a partir del cristal de la puer-
ta del hogar.

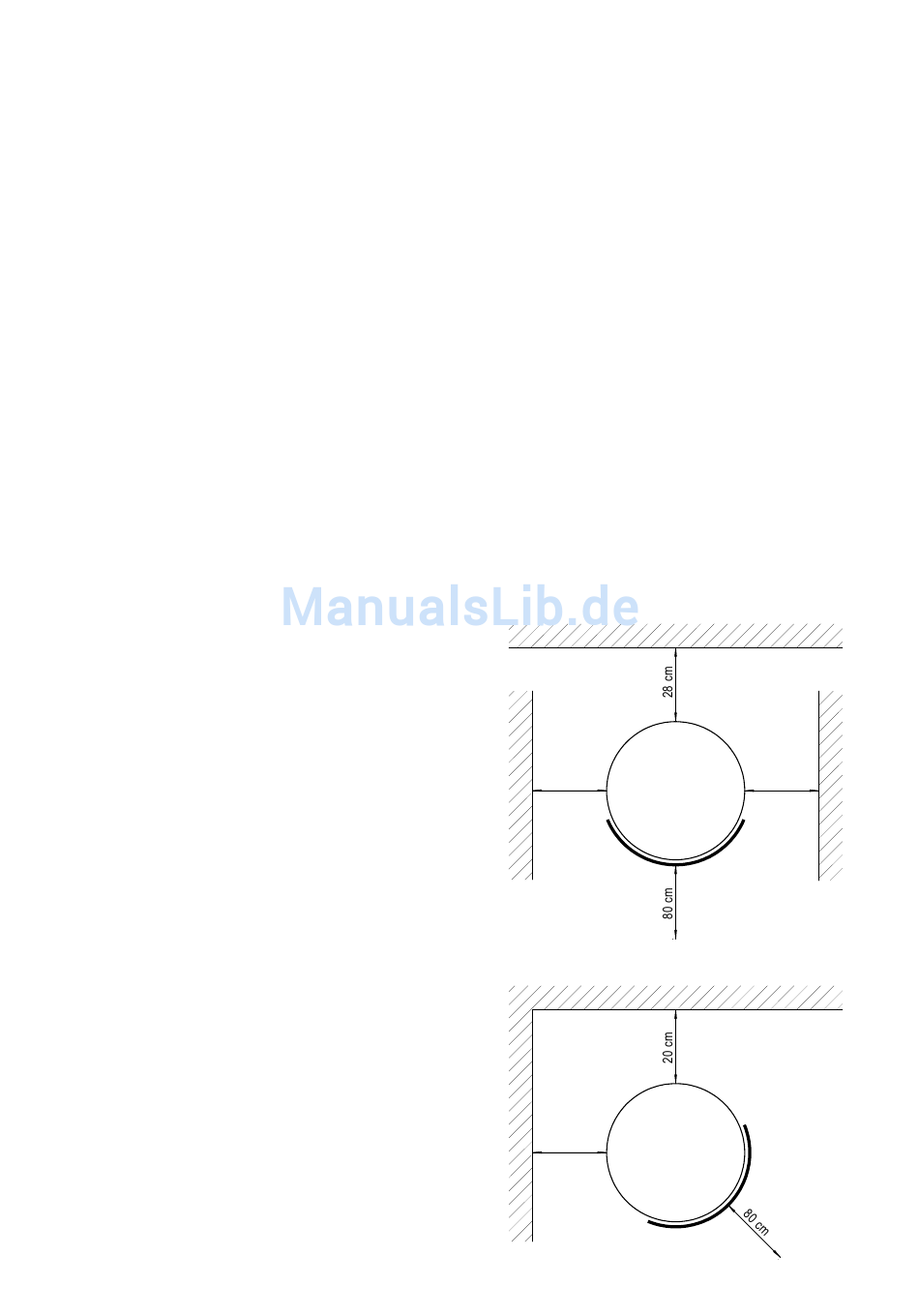

Según la manera de montar la estufa de chimenea
delante de paredes a proteger (inflamables o portan-
tes), se deberán observar, en función de la posición
de la puerta de hogar, las siguientes distancias fren-
te a la pared de instalación o la pared lateral o pos-
terior (ver el esquema de principio).
Frente a paredes de instalación que no se necesi-
ten proteger tan solo se deberá prever una distancia
mínima de aprox. 5 cm para la disipación del calor.
35 cm
Estufa de chimenea montada recta en esquina
20 cm
Estufa de chimenea montada inclinada en esquina
35 cm
37
