Montage, Installation
Während Anschlussarbeiten Anlage stromlos schalten!
Disconnect control from power supply during installation!

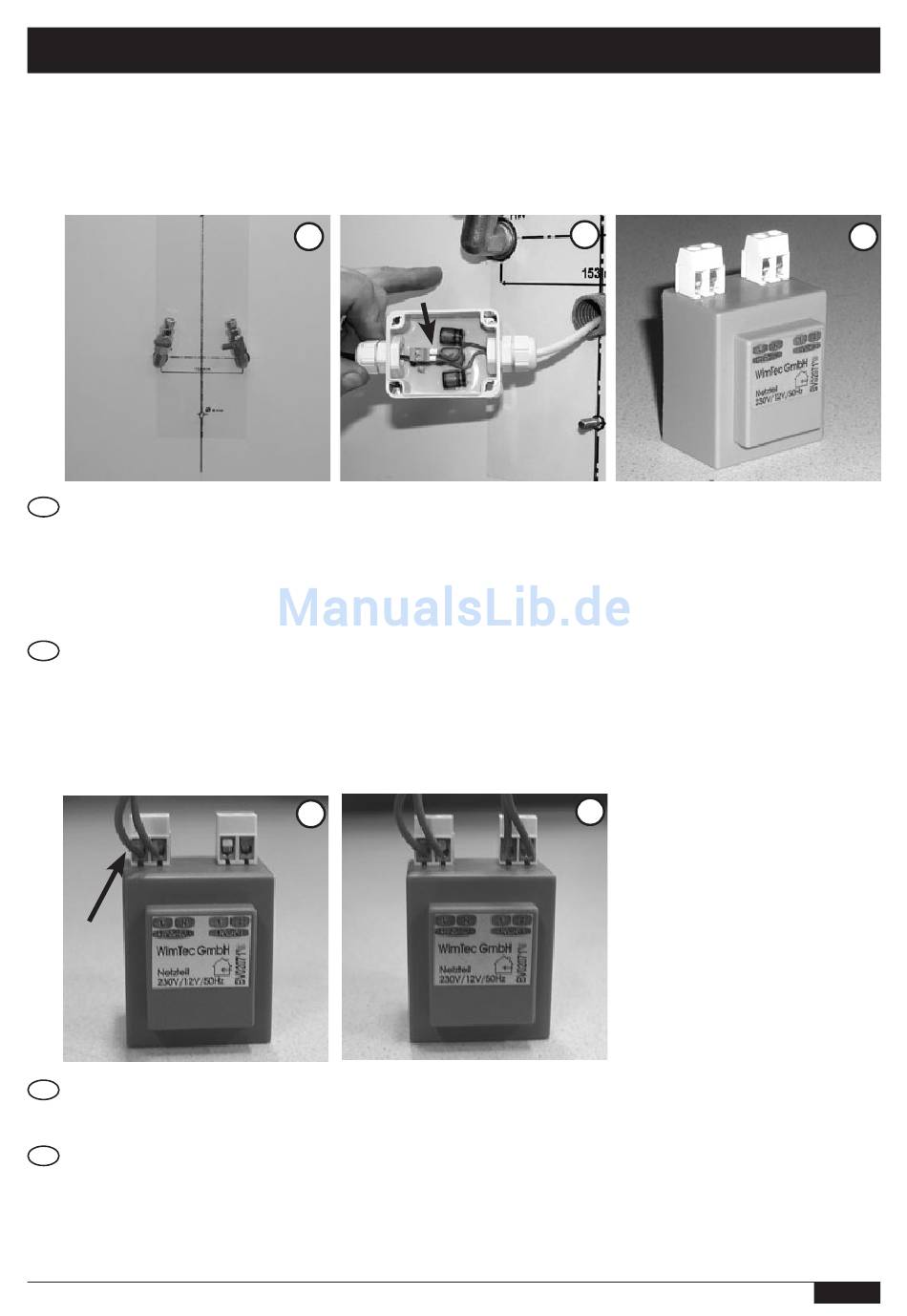

Vorabsperrung nach innen
D
schräg ausrichten
Align shut-off valve aslant
GB
to the middle.
Stromversorgung 230V
D
herstellen.
Connect to mains supply 230V.
GB
SanTec SHOWER BOARD 12V
7
Niederspannungs-Adapter
an 12V Zuleitung an-
schließen
Connect low voltage
adapter to 12V supply line.
10
The connecting cable from the control to the transformer has to be esta-
blished with cables (up to 50m H03VVF2X1.0, beyond H03VV-F2X1.5).
The connecting cable to the push-button has to be established with cable
type H03VV-F2X0.5. The use of single-cord wires is incorrect. The wires
may only be installed together with either protective or functional extra-
low-voltage wires. In no case they have to be installed together with
mains voltage wires. Location for power supply as desired outside the
protection area.
8
Externes Netzteil 230V/12V/50Hz.
Maximal zulässige Ausgangs-
spannung 18V/50Hz (Leerlauf)
verwenden. Der Einsatz "elek-
tronischer Trafos" (z.B. aus der
Lichttechnik) ist unzulässig.
External power supply
230V/12V/50Hz. Maximum allo-
wable output voltage 18V/50Hz
(idle). The use of "electronical
transformers" (eg. as used at
light engineering) is incorrect.
Die Verbindungsleitung Steuerung
11
- Trafo muss mit Kabeln (bis 50m
H03VV-F2X1.0, darüber H03VV-
F2X1.5) hergestellt werden. Die
Verbindungsleitung zum Taster
mit Kabel H03VV-F2X0.5. Die
Verwendung von einadrigen Drähten
ist unzulässig. Die Leitungen
dürfen nur gemeinsam mit
anderen Schutz- oder Funktions-
kleinspannungsleitungen verlegt wer-
den. Keinesfalls dürfen sie in Elektro-
installationsrohre oder Kabelkanäle mit
netzspannungsführenden Leitungen
verlegt werden. Der Einbauort des
Netzteils ist beliebig außerhalb des
Schutzbereichs.
9
7
