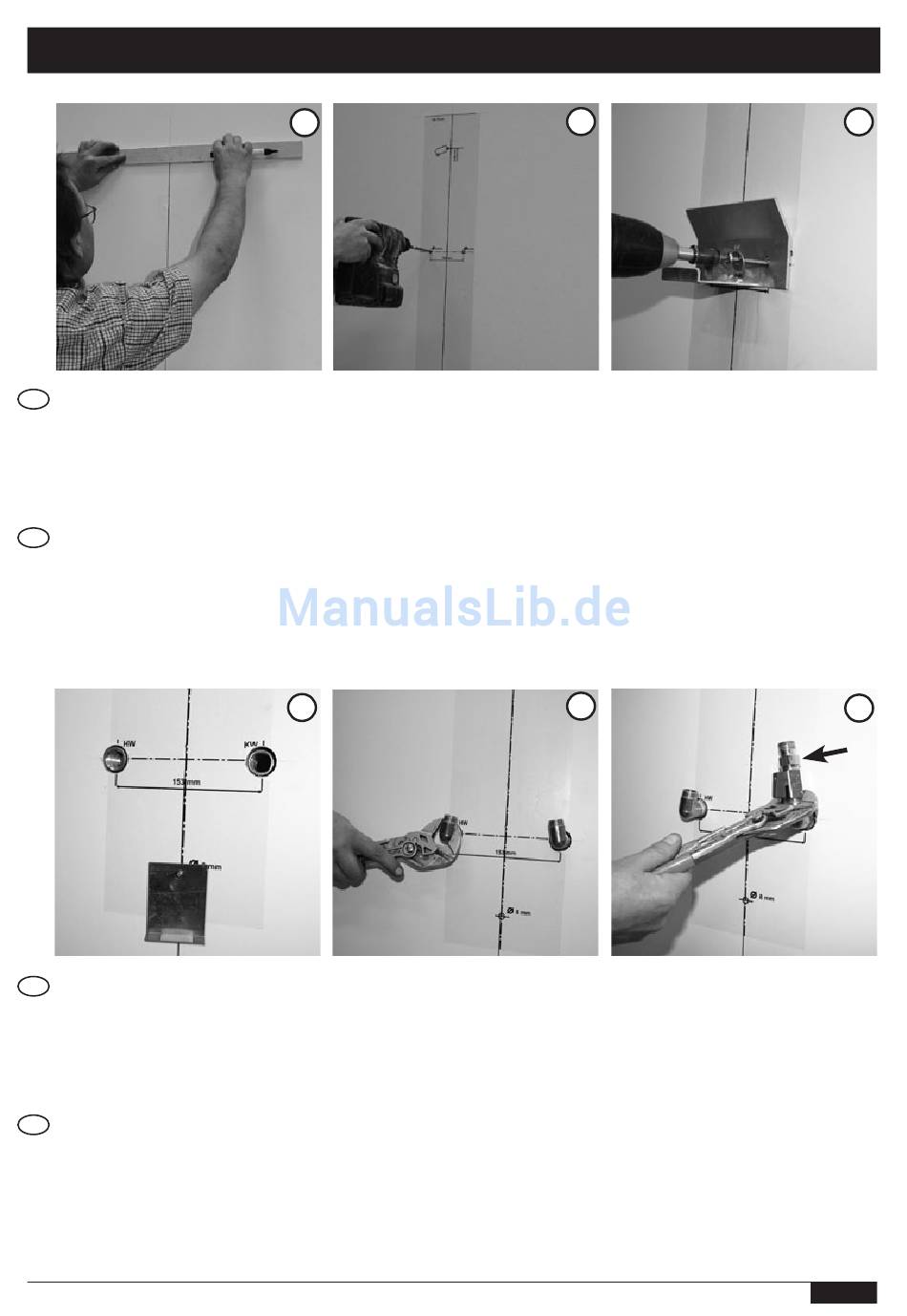

Montage, Installation
Mittellinie und Oberkante
D
Panel anzeichnen.
Mark vertical center line
GB
and top edge.
Stockschraube für
D
Befestigung eindrehen
und Befestigungsbügel für
Batteriemodul dabei
einhängen.
Turn in set screw for
GB
fixation and hook in the
fixation frame for the
battery module.
1
Selbstklebende
Bohrschablone aufkleben.
3x Ø 8 mm bohren und
Dübel einsetzen.
Stick on self-adhesive
drilling template.
Drill 3 x Ø 8 mm and fix
wall plug.
4
Winkel 90° aufdichten und
in Zuleitungen einschrau-
ben.
Seal 90° angle and screw in
supply line.
2
Montagebügel mit
Befestigungsschraube und
Beilagscheiben befestigen.
Fix back mount frame with
fixation screws and flat
washer.
5
Absperrung und
Rückflussverhinderer mit
eingelegten Korbfilter
aufdichten.
Seal barrier and backflow
valve with inlaid filter.
3
6
5
