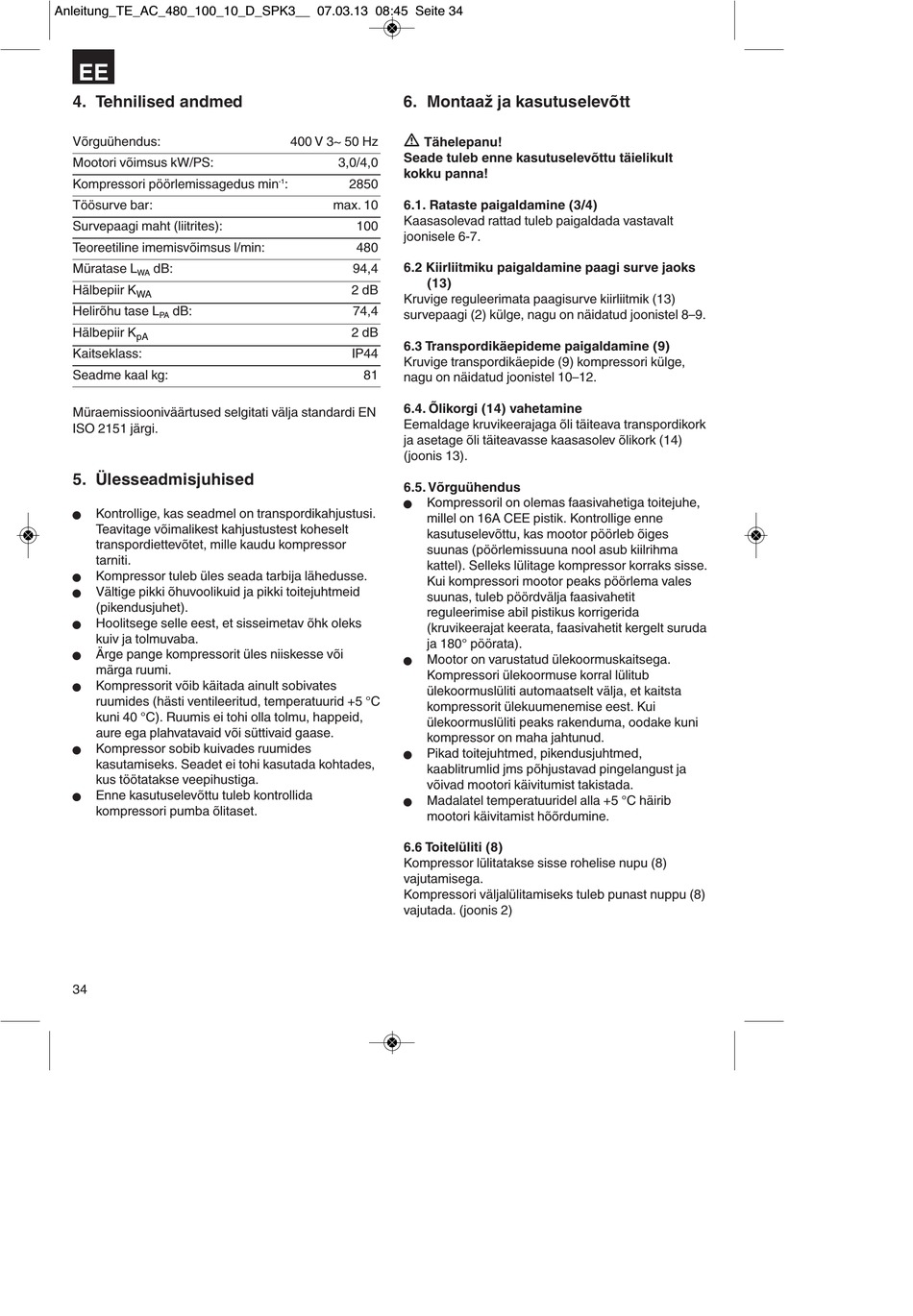

EE
4. Tehnilised andmed
Võrguühendus:
Mootori võimsus kW/PS:
Kompressori pöörlemissagedus min
Töösurve bar:
Survepaagi maht (liitrites):
Teoreetiline imemisvõimsus l/min:
Müratase L dB:
WA
Hälbepiir K
WA
Helirõhu tase L dB:
PA
Hälbepiir K
pA
Kaitseklass:
Seadme kaal kg:
Müraemissiooniväärtused selgitati välja standardi EN
ISO 2151 järgi.
5. Ülesseadmisjuhised
Kontrollige, kas seadmel on transpordikahjustusi.
n
Teavitage võimalikest kahjustustest koheselt
transpordiettevõtet, mille kaudu kompressor
tarniti.
Kompressor tuleb üles seada tarbija lähedusse.
n
Vältige pikki õhuvoolikuid ja pikki toitejuhtmeid
n
(pikendusjuhet).
Hoolitsege selle eest, et sisseimetav õhk oleks
n
kuiv ja tolmuvaba.
Ärge pange kompressorit üles niiskesse või
n
märga ruumi.
Kompressorit võib käitada ainult sobivates
n
ruumides (hästi ventileeritud, temperatuurid +5 °C
kuni 40 °C). Ruumis ei tohi olla tolmu, happeid,
aure ega plahvatavaid või süttivaid gaase.
Kompressor sobib kuivades ruumides
n
kasutamiseks. Seadet ei tohi kasutada kohtades,
kus töötatakse veepihustiga.
Enne kasutuselevõttu tuleb kontrollida
n
kompressori pumba õlitaset.
34
6. Montaaž ja kasutuselevõtt
400 V 3~ 50 Hz Tähelepanu!
Seade tuleb enne kasutuselevõttu täielikult
3,0/4,0
kokku panna!
-1 : 2850
max. 10 6.1. Rataste paigaldamine (3/4)
Kaasasolevad rattad tuleb paigaldada vastavalt
100
joonisele 6-7.
480
6.2 Kiirliitmiku paigaldamine paagi surve jaoks
94,4
(13)
2 dB
Kruvige reguleerimata paagisurve kiirliitmik (13)
74,4
survepaagi (2) külge, nagu on näidatud joonistel 8–9.
2 dB
6.3 Transpordikäepideme paigaldamine (9)
IP44
Kruvige transpordikäepide (9) kompressori külge,
81
nagu on näidatud joonistel 10–12.
6.4. Õlikorgi (14) vahetamine
Eemaldage kruvikeerajaga õli täiteava transpordikork
ja asetage õli täiteavasse kaasasolev õlikork (14)
(joonis 13).
6.5. Võrguühendus
Kompressoril on olemas faasivahetiga toitejuhe,
n
millel on 16A CEE pistik. Kontrollige enne
kasutuselevõttu, kas mootor pöörleb õiges
suunas (pöörlemissuuna nool asub kiilrihma
kattel). Selleks lülitage kompressor korraks sisse.
Kui kompressori mootor peaks pöörlema vales
suunas, tuleb pöördvälja faasivahetit
reguleerimise abil pistikus korrigerida
(kruvikeerajat keerata, faasivahetit kergelt suruda
ja 180° pöörata).
Mootor on varustatud ülekoormuskaitsega.
n
Kompressori ülekoormuse korral lülitub
ülekoormuslüliti automaatselt välja, et kaitsta
kompressorit ülekuumenemise eest. Kui
ülekoormuslüliti peaks rakenduma, oodake kuni
kompressor on maha jahtunud.
Pikad toitejuhtmed, pikendusjuhtmed,
n
kaablitrumlid jms põhjustavad pingelangust ja
võivad mootori käivitumist takistada.
Madalatel temperatuuridel alla +5 °C häirib
n
mootori käivitamist hõõrdumine.
6.6 Toitelüliti (8)
Kompressor lülitatakse sisse rohelise nupu (8)
vajutamisega.
Kompressori väljalülitamiseks tuleb punast nuppu (8)
vajutada. (joonis 2)
