Anleitung_TE_AC_480_100_10_D_SPK4__ 07.03.13 08:47 Seite 1
Originalbetriebsanleitung
Kompressor
X
Originalna navodila za uporabo
Kompresorja
Eredeti használati utasítás
Kompresszor
B
Originalne upute za uporabu
f
Kompresor
Originalna uputstva za upotrebu
4
kompresora
j
Originální návod k obsluze
Kompresor
W
Originálny návod na obsluhu
kompresora
Art.-Nr.: 40.102.31
I.-Nr.: 11012
TE-AC
480/100/10 D
Inhaltsverzeichnis
Verwandte Anleitungen für EINHELL Expert TE-AC 480/100/10 D
Inhaltszusammenfassung für EINHELL Expert TE-AC 480/100/10 D

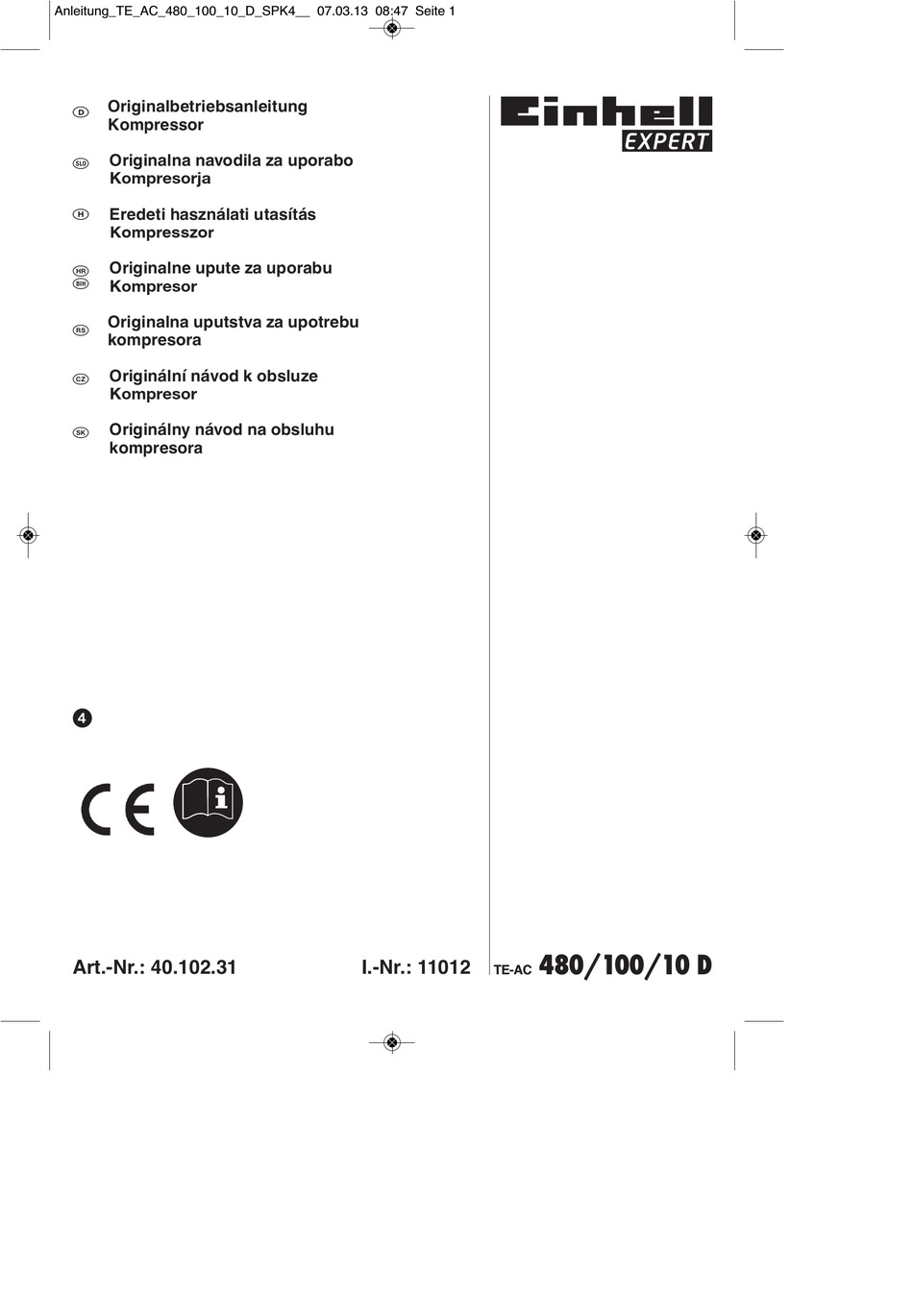

- Seite 1 Anleitung_TE_AC_480_100_10_D_SPK4__ 07.03.13 08:47 Seite 1 Originalbetriebsanleitung Kompressor Originalna navodila za uporabo Kompresorja Eredeti használati utasítás Kompresszor Originalne upute za uporabu Kompresor Originalna uputstva za upotrebu kompresora Originální návod k obsluze Kompresor Originálny návod na obsluhu kompresora 480/100/10 D Art.-Nr.: 40.102.31 I.-Nr.: 11012 TE-AC...
- Seite 2 Anleitung_TE_AC_480_100_10_D_SPK4__ 07.03.13 08:47 Seite 2 Gebrauchsanweisung beachten! Upoštevajte navodila za uporabo! Figyelembe venni a használati utasítást! Bf Pridržavajte se uputa za uporabu! Uvažite uputstva za upotrebu Dodržovat návod k obsluze! Dodržiavajte návod na použitie! Gehörschutz tragen! Nosite zaščito za ušesa! Hordjon zajcsökkentő...
- Seite 3 Anleitung_TE_AC_480_100_10_D_SPK4__ 07.03.13 08:47 Seite 3...
- Seite 4 Anleitung_TE_AC_480_100_10_D_SPK4__ 07.03.13 08:47 Seite 4...
- Seite 5 Anleitung_TE_AC_480_100_10_D_SPK4__ 07.03.13 08:47 Seite 5 max. min.
- Seite 6 Anleitung_TE_AC_480_100_10_D_SPK4__ 07.03.13 08:47 Seite 6 1-2 cm...
-
Seite 7: Sicherheitshinweise
Anleitung_TE_AC_480_100_10_D_SPK4__ 07.03.13 08:47 Seite 7 pressor oder das Kabel berühren, halten Sie sie Achtung! von Ihrem Arbeitsbereich fern. Beim Benutzen von Geräten müssen einige Bewahren Sie Ihren Kompressor sicher Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie –... - Seite 8 Anleitung_TE_AC_480_100_10_D_SPK4__ 07.03.13 08:47 Seite 8 des Gerätes zu gewährleisten. Beschädigte Lacke und Lösungsmittel nicht erwärmen. Schutzvorrichtungen und Teile müssen Werden gesundheitsschädliche Flüssigkeiten sachgemäß durch eine Kundendienstwerkstatt verarbeitet, sind zum Schutz Filtergeräte repariert oder ausgewechselt werden, soweit (Gesichtsmasken) erforderlich. Beachten Sie nichts anderes in der Betriebsanleitung auch die von den Herstellern solcher Stoffe angegeben ist.
-
Seite 9: Technische Daten
Anleitung_TE_AC_480_100_10_D_SPK4__ 07.03.13 08:47 Seite 9 Bewahren Sie die Sicherheitshinweise gut auf. 4. Technische Daten Netzanschluss: 400 V 3~ 50 Hz 2. Gerätebeschreibung Motorleistung kW/PS: 3,0/4,0 1. Ansaug-Luftfilter Kompressor-Drehzahl min 2850 2. Druckbehälter Betriebsdruck bar: max. 10 3. Rad Druckbehältervolumen (in Liter): 4. -
Seite 10: Reinigung, Wartung Und Ersatzteilbestellung
Anleitung_TE_AC_480_100_10_D_SPK4__ 07.03.13 08:47 Seite 10 6. Montage und Inbetriebnahme 6.7 Aus-/ Einschalter (8) Durch drücken des grünen Knopfes (8) wird der Kompressor eingeschaltet. Achtung! Zum Ausschalten des Kompressors muss der rote Vor der Inbetriebnahme das Gerät unbedingt Knopf (8) gedrückt werden. (Bild 2) komplett montieren! 6.8 Druckeinstellung: (Abb. -
Seite 11: Entsorgung Und Wiederverwertung
Anleitung_TE_AC_480_100_10_D_SPK4__ 07.03.13 08:47 Seite 11 7.7 Reinigen des Ansaugfilters (1) Achtung! Der Ansaugfilter verhindert das Einsaugen von Staub Das Kondenswasser aus dem Druckbe- und Schmutz. Es ist notwendig, diesen Filter min- hälter enthält Ölrückstände. Entsorgen Sie das destens alle 300 Betriebsstunden zu reinigen. Ein Kondenswasser umweltgerecht bei einer verstopfter Ansaugfilter vermindert die Leistung des entsprechenden Sammelstelle. -
Seite 12: Mögliche Ausfallursachen
Anleitung_TE_AC_480_100_10_D_SPK4__ 07.03.13 08:47 Seite 12 9. Mögliche Ausfallursachen Problem Ursache Lösung Kompressor läuft nicht 1. Netzspannung nicht vorhanden 1. Kabel, Netzstecker, Sicherung und Steckdose überprüfen. 2. Netzspannung zu niedrig 2. Zu lange Verlängerungskabel vermeiden. Verlängerungs- kabel mit ausreichendem Aderquerschnitt verwenden. 3. - Seite 49 Anleitung_TE_AC_480_100_10_D_SPK4__ 07.03.13 08:47 Seite 49...
- Seite 50 Anleitung_TE_AC_480_100_10_D_SPK4__ 07.03.13 08:47 Seite 50 k Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeaufforderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet.
- Seite 52 Anleitung_TE_AC_480_100_10_D_SPK4__ 07.03.13 08:47 Seite 52 Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit aus- drücklicher Zustimmung der ISC GmbH zulässig. Ponatis ali druge vrste razmnoževanje dokumentacije in spremljajočih dokumentov proizvodov proizvajalca, tudi v izvlečkih, je dovoljeno samo z izrecnim soglasjem firme ISC GmbH.
- Seite 59 Anleitung_TE_AC_480_100_10_D_SPK4__ 07.03.13 08:47 Seite 59 GARANTIEURKUNDE Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht ein- wandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf die- ser Garantiekarte angegebenen Adresse zu wenden.
- Seite 60 Anleitung_TE_AC_480_100_10_D_SPK4__ 07.03.13 08:47 Seite 60 EH 02/2013 (01)
