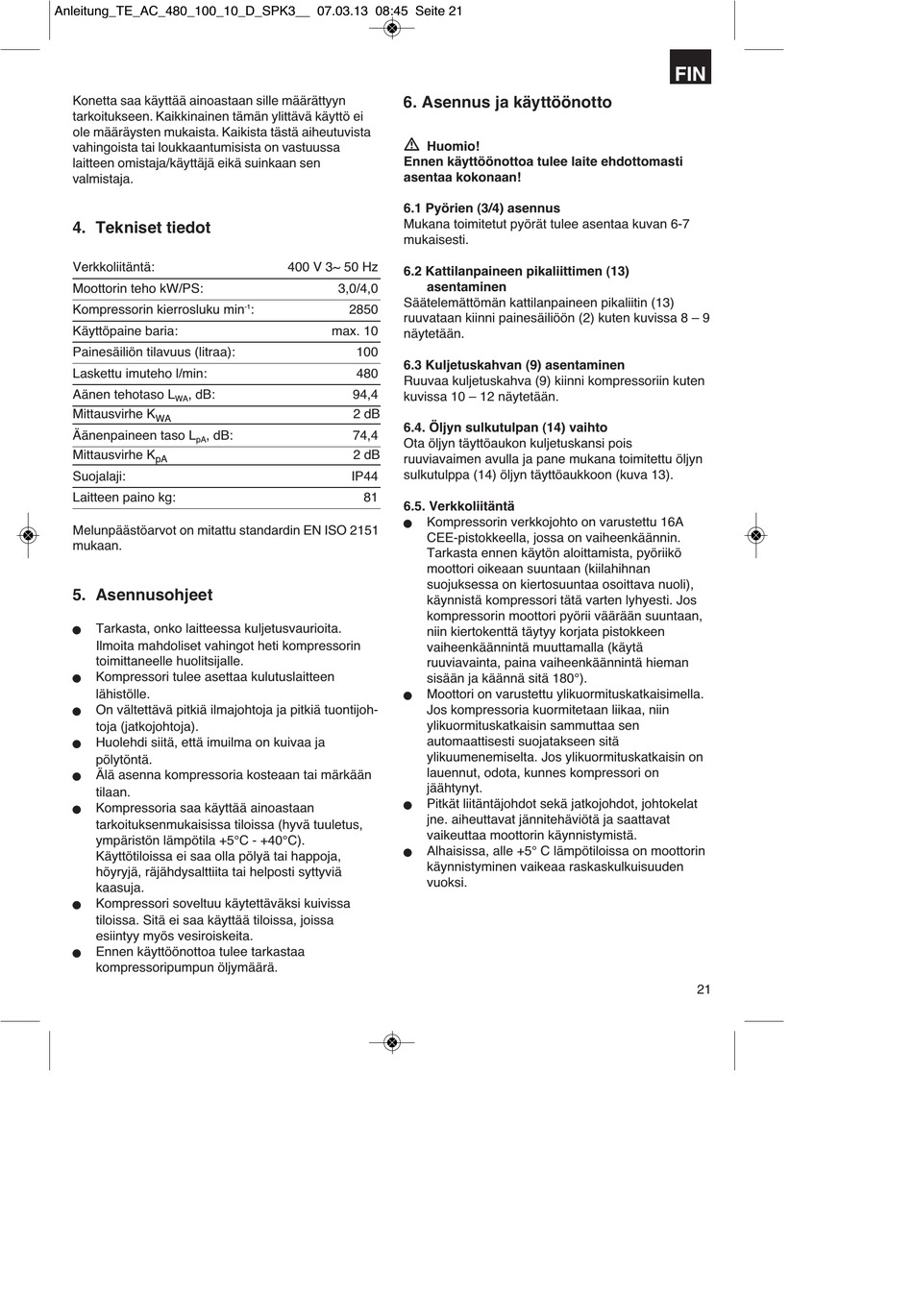

Konetta saa käyttää ainoastaan sille määrättyyn
tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei
ole määräysten mukaista. Kaikista tästä aiheutuvista
vahingoista tai loukkaantumisista on vastuussa
laitteen omistaja/käyttäjä eikä suinkaan sen
valmistaja.

4. Tekniset tiedot

Verkkoliitäntä:
Moottorin teho kW/PS:
Kompressorin kierrosluku min
Käyttöpaine baria:
Painesäiliön tilavuus (litraa):
Laskettu imuteho l/min:
Aänen tehotaso L , dB:
WA
Mittausvirhe K
WA
Äänenpaineen taso L , dB:
pA
Mittausvirhe K
pA
Suojalaji:
Laitteen paino kg:
Melunpäästöarvot on mitattu standardin EN ISO 2151
mukaan.
5. Asennusohjeet
Tarkasta, onko laitteessa kuljetusvaurioita.
n
Ilmoita mahdoliset vahingot heti kompressorin
toimittaneelle huolitsijalle.
Kompressori tulee asettaa kulutuslaitteen
n
lähistölle.
On vältettävä pitkiä ilma johtoja ja pitkiä tuontijoh -
n
toja (jatkojohtoja).
Huolehdi siitä, että imuilma on kuivaa ja
n
pölytöntä.
Älä asenna kompressoria kosteaan tai märkään
n
ti laan.
Kompressoria saa käyttää ainoastaan
n
tarkoituksenmukaisissa tiloissa (hyvä tuuletus,
ympäristön lämpötila +5°C - +40°C).
Käyttötiloissa ei saa olla pölyä tai happoja,
höyryjä, räjähdysalttiita tai helposti syttyviä
kaasuja.
Kompressori soveltuu käytettäväksi kuivissa
n
tiloissa. Sitä ei saa käyttää tiloissa, joissa
esiintyy myös vesiroiskeita.
Ennen käyttöönottoa tulee tarkastaa
n
kompressoripumpun öljymäärä.
6. Asennus ja käyttöönotto
Ennen käyttöönottoa tulee laite ehdottomasti
asentaa kokonaan!
6.1 Pyörien (3/4) asennus
Mukana toimitetut pyörät tulee asentaa kuvan 6-7
mukaisesti.
400 V 3~ 50 Hz
6.2 Kattilanpaineen pikaliittimen (13)
3,0/4,0
Säätelemättömän kattilanpaineen pikaliitin (13)
-1 : 2850
ruuvataan kiinni painesäiliöön (2) kuten kuvissa 8 – 9
max. 10
näytetään.
100
6.3 Kuljetuskahvan (9) asentaminen
480
Ruuvaa kuljetuskahva (9) kiinni kompressoriin kuten
94,4
kuvissa 10 – 12 näytetään.
2 dB
6.4. Öljyn sulkutulpan (14) vaihto
74,4
Ota öljyn täyttöaukon kuljetuskansi pois
2 dB
ruuviavaimen avulla ja pane mukana toimitettu öljyn
sulkutulppa (14) öljyn täyttöaukkoon (kuva 13).
IP44
81
6.5. Verkkoliitäntä
n
n
n
n
Huomio!
asentaminen
Kompressorin verkkojohto on varustettu 16A
CEE-pistokkeella, jossa on vaiheenkäännin.
Tarkasta ennen käytön aloittamista, pyöriikö
moottori oikeaan suuntaan (kiilahihnan
suojuksessa on kiertosuuntaa osoittava nuoli),
käynnistä kompressori tätä varten lyhyesti. Jos
kompressorin moottori pyörii väärään suuntaan,
niin kiertokenttä täytyy korjata pistokkeen
vaiheenkäännintä muuttamalla (käytä
ruuviavainta, paina vaiheenkäännintä hieman
sisään ja käännä sitä 180°).
Moottori on varustettu ylikuormituskatkaisimella.
Jos kompressoria kuormitetaan liikaa, niin
ylikuormituskatkaisin sammuttaa sen
automaattisesti suojatakseen sitä
ylikuumenemiselta. Jos ylikuormituskatkaisin on
lauennut, odota, kunnes kompressori on
jäähtynyt.
Pitkät liitäntäjohdot sekä jatkojohdot, johtokelat
jne. aiheuttavat jännitehäviötä ja saattavat
vaikeuttaa moottorin käynnistymistä.
Alhaisissa, alle +5° C lämpötiloissa on moottorin
käynnistyminen vaikeaa raskaskulkuisuuden
vuoksi.
