Betriebsanleitung DPK3
Auch bei nicht frei geschaltetem EsapPro III können alle Funktionen mit den Testdaten
getestet werden.

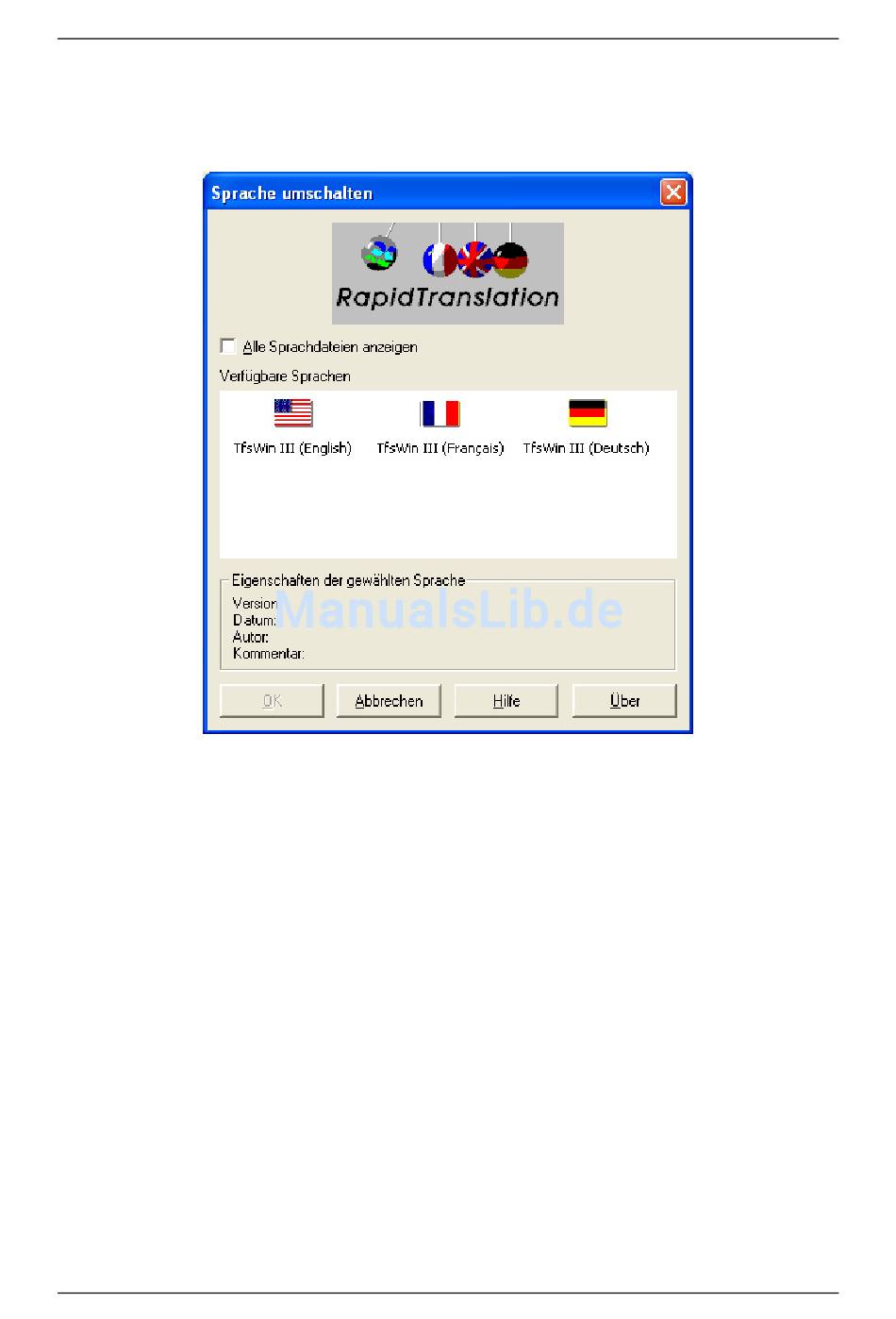

Im diesem Dialog wird die Sprache von TfsWin III ausgewählt.
Anschließend wird die Sprache für EsapPro III gewählt.
8.2.
Installation des IrDA-Schnittstellenkabels
Das IrDA-Schnittstellenkabel ist mit seriellem Anschluss (9-poliger D-Sub-Stecker) und
mit USB-Anschluss verfügbar. Die serielle Version benötigt keine weitere Installation,
bei der USB-Version werden die USB-Treiber durch das Installationsprogramm bereits
installiert..
8.3.
Funktionen von TfsWin III
Beim Start von TfsWin III teilt sich die Oberfläche in drei Bereiche auf. Links werden
die Messdaten und Parameter in einer Baumstruktur dargestellt. Die Mitte zeigt die
Parameter des selektierten ESS3. Die Parameter mit weißen Feldern können
verändert werden. Parameter in grauen Feldern erzeugt das ESS3 selbst. Sie werden
nur angezeigt. Im rechten Bereich erscheint die Messkurve.
38
Betriebsanleitung DPK3 deutsch V2.04.docx
