Betriebsanleitung DPK3
6.3.
ESS3 Displayanzeigen
Alle Felder für die Displayanzeigen werden beschrieben Die verschiedenen Segmente
zeigen Symbole und Zahlen in unterschiedlichem Format und Text an.

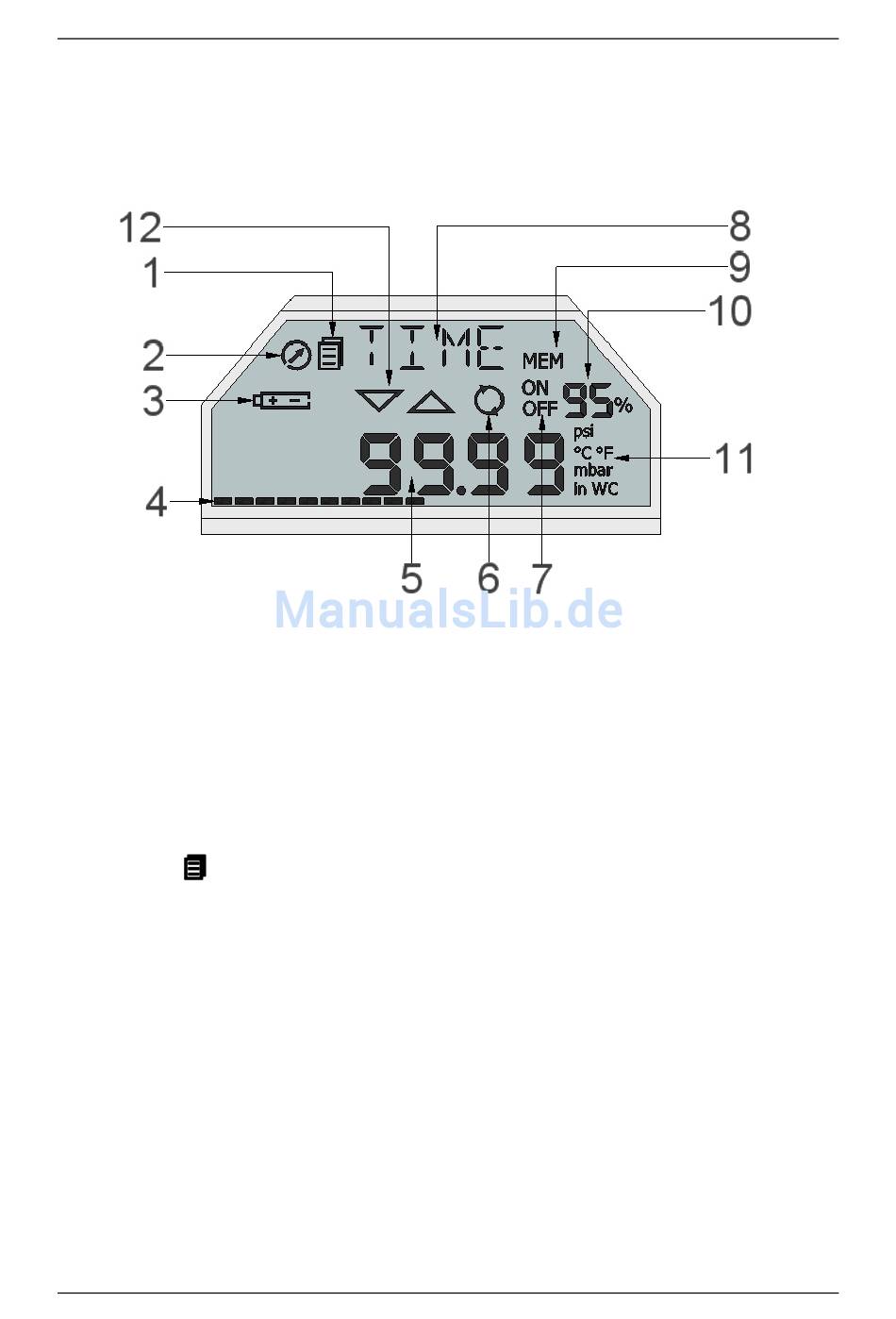

Abbildung 5: ESS3 Displayanzeigen
1
Menümodus
3
Batterieanzeige
5
Numerisches Anzeigefeld
7
Speicher an/aus
9
Speicher
11
Einheiten
6.3.1.
Menümodus
Das Zeichen
für Menümodus erscheint nur im Menümodus nicht im Messmodus.
6.3.2.
Messtaktanzeige
Die Messtaktanzeige blinkt im Rhythmus des Messtaktes. Sie wechselt von sichtbar
zu unsichtbar, wenn 1 Zyklus abgeschlossen ist.
6.3.3.
Batterieanzeige
Das Batteriesymbol erscheint, wenn noch 5% der Batteriekapazität vorhanden ist.
Abhängig vom Messzyklus kann das Gerät dann noch Tage oder auch Wochen
arbeiten. Siehe Tabelle in dieser Anleitung.
6.3.4.
Aktionsbalken
Der Aktionsbalken läuft von links nach rechts. Wenn der ESS3 längere Zeit für eine
Aktion benötigt, zeigt der Aktionsbalken den Status an. Ein Tastendruck wird als kurz
18
Bedienung des ESS3
2
Messtaktanzeige
4
Aktionsbalken
6
Speichermodus
8
Menüanzeigefeld
10
Restspeicher
12
Alarmgrenzen
Betriebsanleitung DPK3 deutsch V2.04.docx
