Erste Inbetriebnahme
Btriebsanleitung DPK3

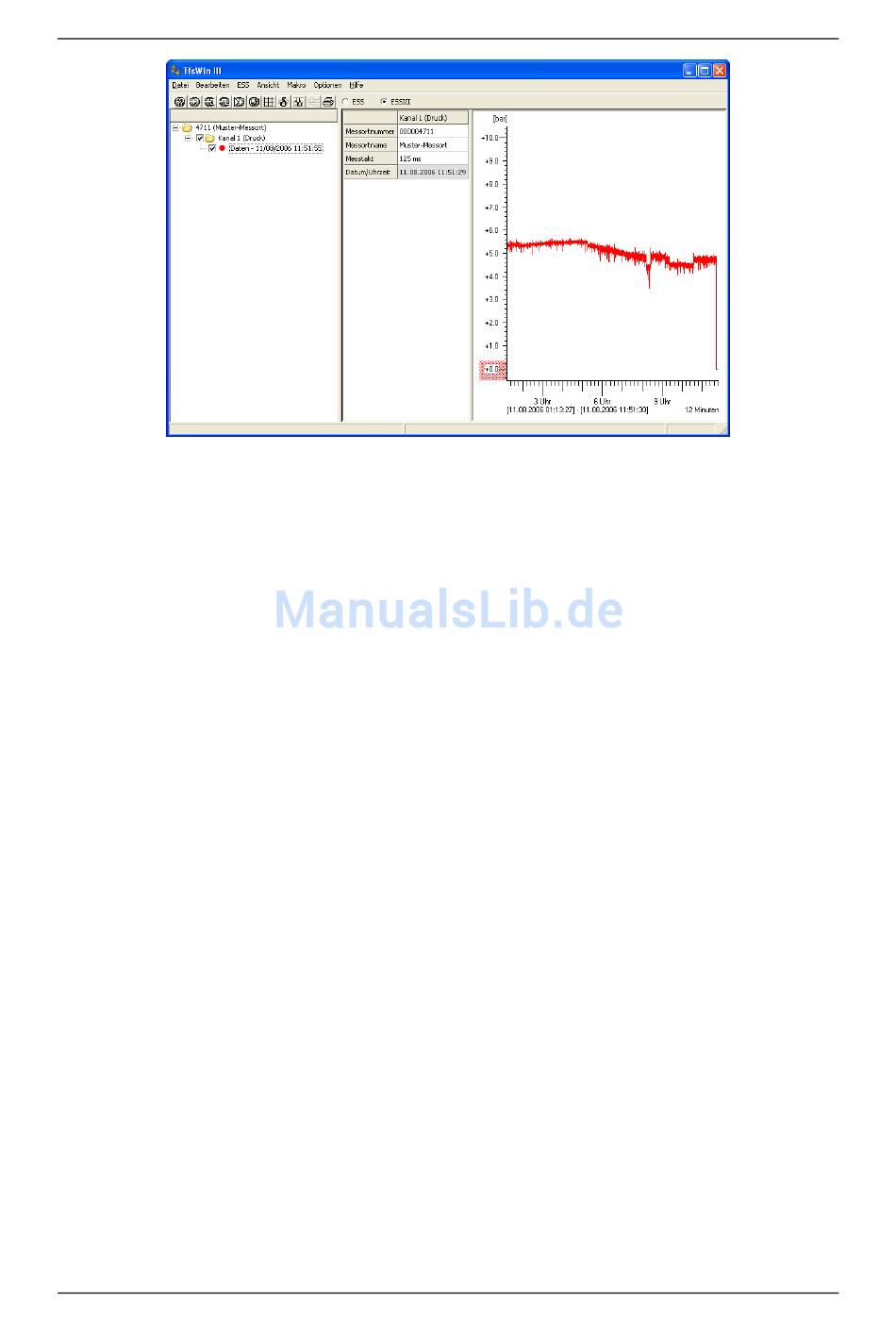

Abbildung 2: TfsWin III Bildschirm mit einer Musterkurve
Nachdem der ESS3 einige Zeit gemessen hat, können die Messdaten ausgelesen
werden. Das IrDA-Kabel wird mit der seriellen Schnittstelle des PC verbunden.
(gleiches Kabel wie für den Drucker). Für PC´s ohne serielle Schnittstelle gibt es einen
USB Anschluss. Der Kopf des IrDA-Schnittstellenkabels wird auf die Nippel des ESS3
aufgesteckt. Im Menü ESS / Messdaten empfangen (alle Kanäle) wird die
Verbindung zum ESS3 hergestellt und die Übertragung gestartet. Die Übertragung
kann bis zu 2 Minuten dauern. Danach erscheint die Kurve auf dem Bildschirm.
In weiteren Kapiteln wird auf alle Funktionen von ESS3 und TfsWin III eingegangen.
13
